Konfiguration von DCC Slave
104
6.9.4

Felder konfigurieren

Für jeden Relaiskanal muss mindestens ein Quellfeld definiert sein. Einem Kanal können
mehrere unterschiedliche Felder zugeordnet werden.
Jedes Feld definiert einen Alarm oder Statuspunkt eines Tanks/Messgeräts, der zur Steue-
rung des Kanals verwendet wird.
Um ein Feld zu einem Kanal hinzuzufügen, mit der rechten Maustaste auf den Kanal klicken
und im Popup-Menü Hinzufügen auswählen.
Jedes Feld wird als Quelltank angezeigt, gefolgt vom Quellalarm.
Die Parameter für jedes Feld sind definiert als:
• Feld Code: Der Name des Quellalarms, der geprüft werden soll. Der Wert "Alle Alarme"
bedeutet, dass alle Alarme geprüft werden.
• Messgeräte Adresse: Die Tanknummer, die auf den Alarm überprüft werden soll. Dies
sollte dieselbe Nummer sein wie die Nummer im Feld Gerät Nr. in den Anzeigen zur
Messgerätekonfiguration. Ein Wert von –1 bedeutet, dass ALLE Messgeräte geprüft wer-
den.
• Offset: Dies ist die Bit-Nummer (1...16) in einem Block aus 16 Bit. Wird nur dann verwen-
det, wenn in den Einstellungen für Alarm Baugruppe die Option Blöcke verwenden auf JA
gesetzt ist. Werden keine Blöcke verwendet, dann ist diese Option immer auf 1 gesetzt.
Für Modbus-Geräte, die Blöcke verwenden, bedeutet das, dass dies die Bit-Nummer im
Register ist.
Wird ein neues Feld hinzugefügt, dann hat es standardmäßig die Einstellung Alle Messge-
räte und als Quelle Alle Alarme. Diese Einstellungen können bearbeitet werden, um indivi-
duelle Alarme und/oder Messgeräte nach Bedarf auszuwählen. Es kann eine Reihe von Fel-
dern zum selben Kanal hinzugefügt werden, wobei jedes Feld einen individuellen Alarm und
ein Messgerät definiert.

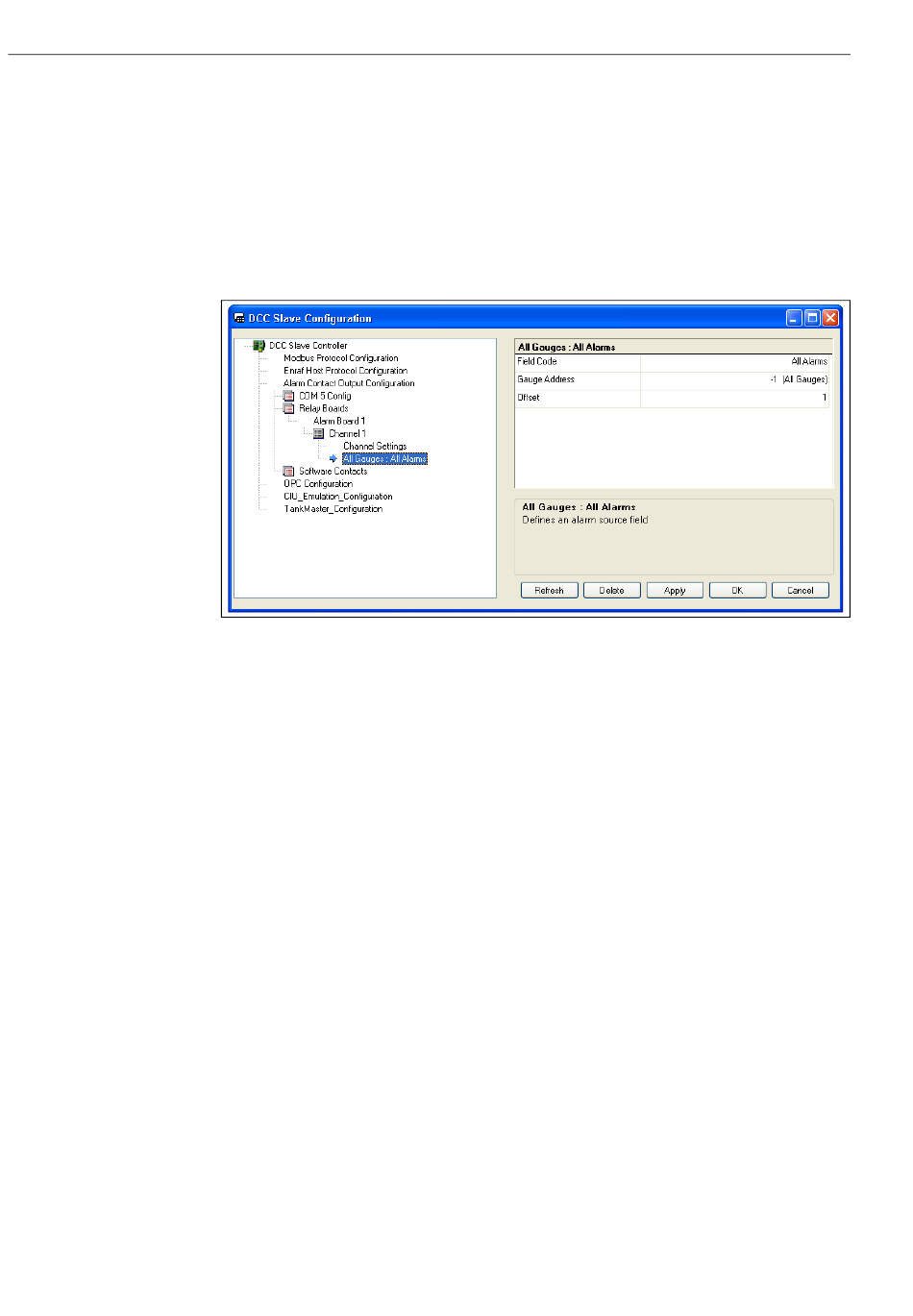

Wenn der Relaiskanal beispielsweise bei einem programmierbaren High High Alarm für
Tank TK001 aktiviert werden soll, dann nur Folgendes einstellen:
