6.9.3 Kanäle konfigurieren

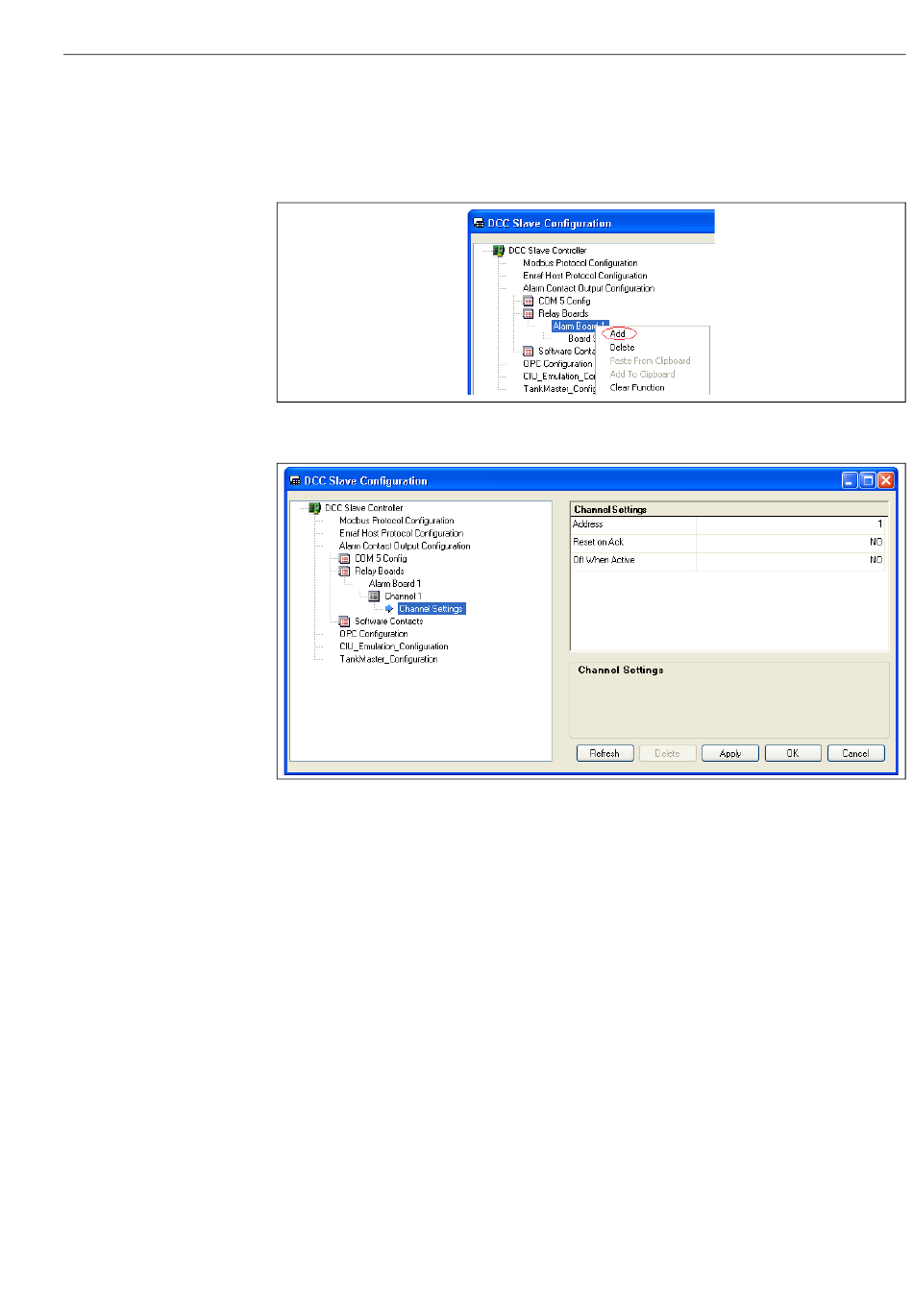

Jeder Relaiskontakt auf einer Baugruppe ist als ein Kanal definiert. Um einen neuen Kanal
zu einer Baugruppe hinzuzufügen, mit der rechten Maustaste auf die Alarm Baugruppe
klicken, in der sich das Relais befindet, und im Popup-Menü Hinzufügen auswählen.
Die Kanaleinstellungen definieren den Betrieb des Relais wie folgt:
• Adresse:
Für EXTERNE Modbus-Geräte ist dies die Adresse des Coil oder Registers.
• Zurücksetzen bei ACK:
NEIN = Relais wird auf inaktiv gesetzt, wenn alle Quellfelder (d. h. Alarme) gelöscht sind;
wird diese Befehlskette bis zum Ende fortgesetzt
JA = Relais wird auf inaktiv gesetzt, wenn alle Quellfelder (Alarme) quittiert wurden; auch
dann, wenn der Alarm noch immer aktiv ist
• Aus, wenn aktiv:
NEIN = Relais ist spannungsführend, wenn im Zustand aktiv
JA = Relais ist spannungsfrei, wenn im Zustand aktiv
Alle Kanäle müssen für die Alarme oder Statuswerte konfiguriert werden, die sie auslösen/
steuern. Sie werden als Felder bezeichnet, und jeder Kanal kann durch mehrere Felder
gesteuert werden.
Konfiguration von DCC Slave
NXA83_DCC-Slave-Configuration_Alarm-Boards_Add
NXA83_DCC-Slave-Configuration_Alarm-Boards_Channel-Settings
