Konfiguration von DCC Slave
106

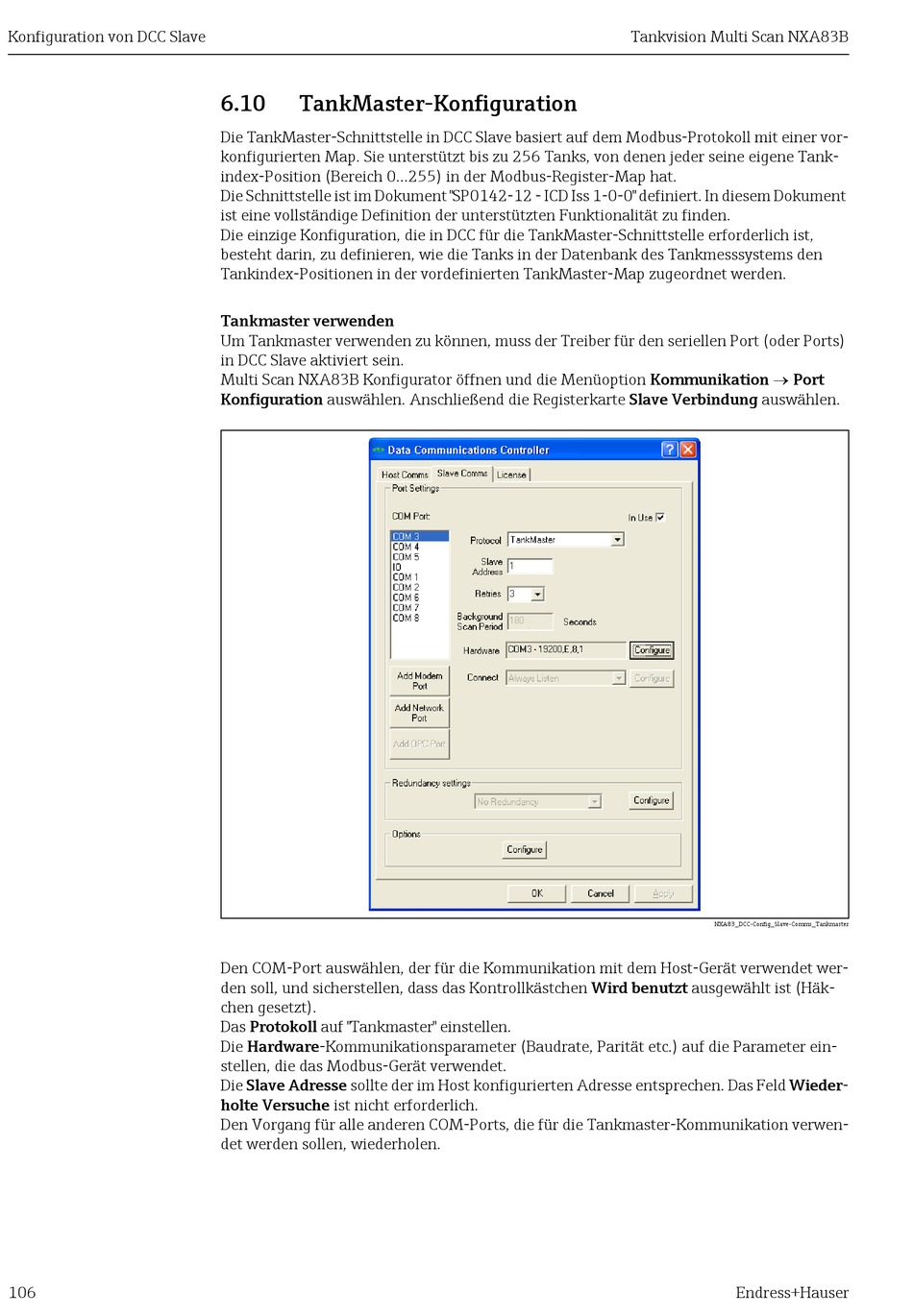

6.10

TankMaster-Konfiguration

Die TankMaster-Schnittstelle in DCC Slave basiert auf dem Modbus-Protokoll mit einer vor-
konfigurierten Map. Sie unterstützt bis zu 256 Tanks, von denen jeder seine eigene Tank-
index-Position (Bereich 0...255) in der Modbus-Register-Map hat.
Die Schnittstelle ist im Dokument "SP0142-12 - ICD Iss 1-0-0" definiert. In diesem Dokument
ist eine vollständige Definition der unterstützten Funktionalität zu finden.
Die einzige Konfiguration, die in DCC für die TankMaster-Schnittstelle erforderlich ist,
besteht darin, zu definieren, wie die Tanks in der Datenbank des Tankmesssystems den
Tankindex-Positionen in der vordefinierten TankMaster-Map zugeordnet werden.
Tankmaster verwenden
Um Tankmaster verwenden zu können, muss der Treiber für den seriellen Port (oder Ports)
in DCC Slave aktiviert sein.
Multi Scan NXA83B Konfigurator öffnen und die Menüoption Kommunikation Port
Konfiguration auswählen. Anschließend die Registerkarte Slave Verbindung auswählen.
Den COM-Port auswählen, der für die Kommunikation mit dem Host-Gerät verwendet wer-
den soll, und sicherstellen, dass das Kontrollkästchen Wird benutzt ausgewählt ist (Häk-
chen gesetzt).
Das Protokoll auf "Tankmaster" einstellen.
Die Hardware-Kommunikationsparameter (Baudrate, Parität etc.) auf die Parameter ein-
stellen, die das Modbus-Gerät verwendet.
Die Slave Adresse sollte der im Host konfigurierten Adresse entsprechen. Das Feld Wieder-
holte Versuche ist nicht erforderlich.
Den Vorgang für alle anderen COM-Ports, die für die Tankmaster-Kommunikation verwen-
det werden sollen, wiederholen.
Tankvision Multi Scan NXA83B
NXA83_DCC-Config_Slave-Comms_Tankmaster
