Kommunikation Monitor
36
Die folgenden Kapitel gelten für den COM-Port in seiner Ganzheit:
• Der Bereich Konfiguration zeigt:
– Protokoll – Das für diesen Port konfigurierte Protokoll.
– Gerätename – Der Name des aktuell ausgewählten Geräts.
– Geräte Aufgabe – Die Aufgabe des aktuell ausgewählten Geräts.
• Der Bereich Statistik zeigt die Anzahl und Gültigkeit aller Meldungen und Antworten an,
seit der COM-Port ausgewählt wurde. Dieser Bereich gilt für den COM-Port in seiner Ganz-
heit und nicht nur für ein ausgewähltes Messgerät.
Die Bereiche Produkt Information, Status und Rohdaten werden nur aktualisiert, wenn ein
Messgerät zur Beobachtung ausgewählt wurde; nähere Informationen siehe nächstes Kapitel.
Wurde kein Messgerät zur Beobachtung ausgewählt, dann zeigt der Bereich Rohdaten den
Verbindungsstatus der Schnittstelle an. Eine der folgenden Statusarten ist möglich:
• Unterbrochen
• Verbindung wird aufgebaut
• Verbunden
• Verbindung wird beendet
Hat eine Schnittstelle nicht den Status Verbunden, dann werden keine Meldungen an
Messgeräte an dieser Schnittstelle gesendet.
5.2.2 Messgerätedaten anzeigen
Zum Anzeigen der Daten für ein individuelles Messgerät auf die Messgerätenummer in der
Liste klicken.
Jedesmal, wenn der DCC Host das Messgerät abfragt, werden die Antwort und die Daten
erfasst und in den oben beschriebenen Bereichen angezeigt:
• Der Bereich Produkt Information zeigt Füllstand, Durchflussrate und Temperatur des
ausgewählten Messgeräts an. Ist kein Messgerät ausgewählt, wird dieser Bereich nicht
aktualisiert und bleibt entweder leer oder enthält -1, um anzuzeigen, dass keine gültigen
Daten vorliegen.
• Der Bereich Status zeigt den aktuellen Status des ausgewählten Messgerätes. Wenn Sta-
tus Flags gesetzt wurden, erscheint eine Zahl im entsprechenden Feld. Eine detaillierte
Statusanalyse steht durch Klicken auf die Schaltfläche neben dem Status zur Verfügung.
Tankvision Multi Scan NXA83B

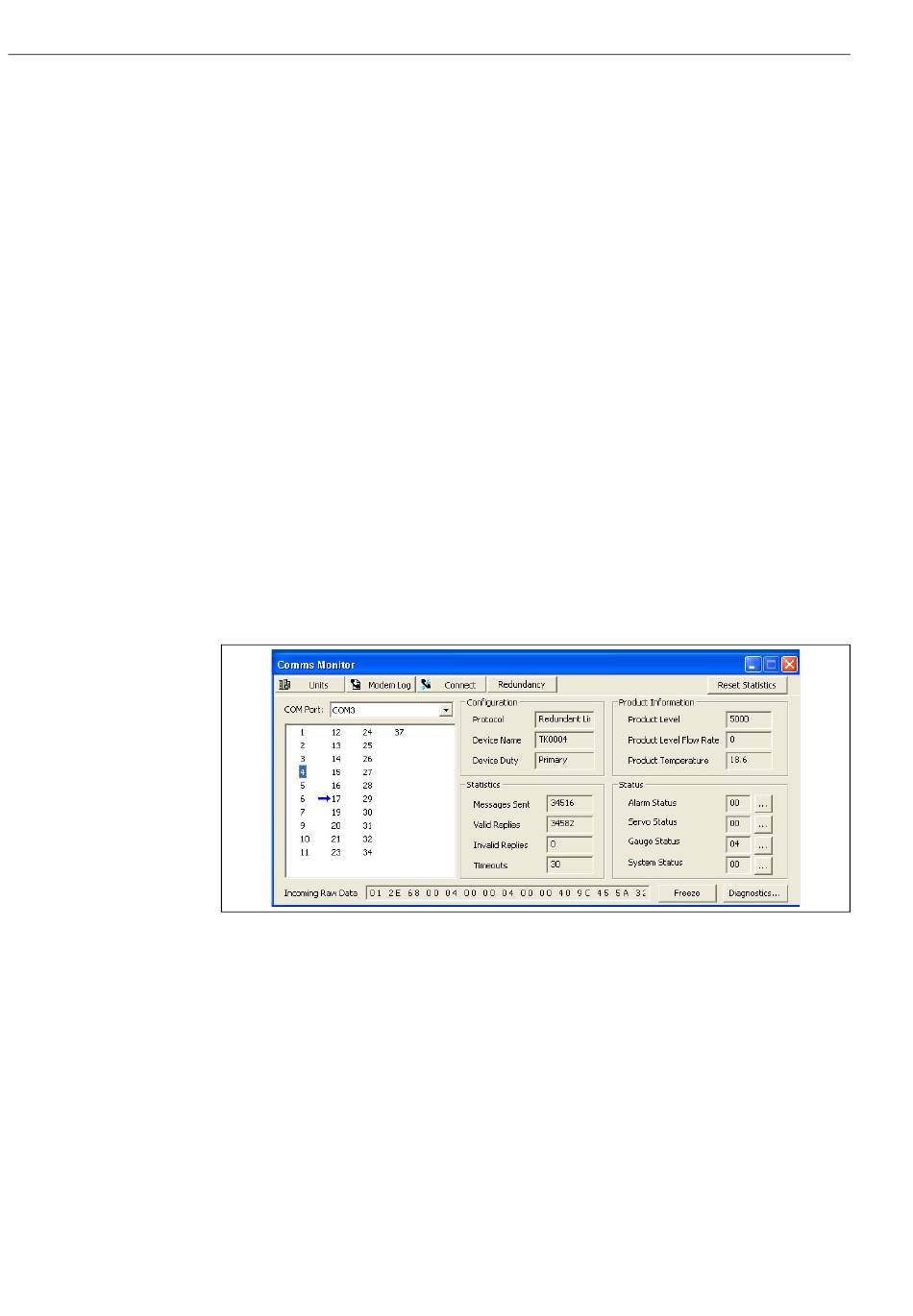

NXA83_DCC_Config_021
