Wenn das Modbus-Feld ein Alarm ist (d. h. Level High High, Temperatur Hoch etc.), dann
stehen auch folgende Parameter zur Verfügung:
• Alarme Art – Definiert den Test, der für den Eingabewert verwendet wird, um zu bestim-
men, ob der Alarm aktiv ist. Kann eine der folgenden Einstellungen sein:
– Keine
– Ist gleich Wertemengen Alarm
– Bits Alarm einstellen (d. h. jedes der Bits in einem Alarm-Testwert setzt den Alarm)
– Bits gelöscht Alarm einstellen
– Größer als Wert setzt Alarm
– Kleiner als Wert setzt Alarm
• Alarm Testwert – Der Wert, der verwendet wird, um den Status der Alarmaktivierung für
die eingehenden Daten zu prüfen
• Hysterese – Der Wert, der verwendet wird, um zu bestimmen, ob der Alarm gelöscht
wurde. Wird nur für die Typen "Größer als Wert setzt Alarm" und "Kleiner als Wert setzt
Alarm" verwendet
Sämtliche Feldparameter, die nicht für ein individuelles Messgerät definiert wurden, ver-
wenden die im Bereich Defaults definierten Werte.
Wurde der Feldparameter im Bereich Defaults nicht definiert, dann verwendet die
Modbus TG-Schnittstelle die folgenden Vorgabewerte zur Datenabfrage:
• Slave Adresse = Gerät Nr. eingegeben im Bildschirm Geräte Konfiguration
• Adresse = 0
• Funktion = 4
• Daten Reihenfolge = Short
• Roh min = 0
• Roh max = 32000
• Skalieren Min = 0
• Skalieren min = 32000
• Statustyp = ein unzulässiger Wert (nur Statusfelder)
• Statuswert = 8000 hex (nur Statusfelder)
• Dämpfung = 0 (d. h. nicht verwendet) (nur Wertefelder)
Für den Produktfüllstand werden die Vorgabewerte verwendet, die im Bildschirm
Gerät Konfiguration eingestellt wurden. Wenn die Produkttemperatur im Bild-
schirm Gerät Konfiguration definiert wurde, dann werden diese Vorgabewerte ver-
wendet.
Die Modbus PLC-Adresse für das Feld ist der Eintrag im Feld Geräte Adresse im Bild-
schirm Geräte Konfiguration.
Im Bearbeitungsfeld auf OK klicken, um die Parameter für das Modbus-Feld zu speichern.
Modbus-Map speichern
Das DCC Host Konfigurations-Tool schließen, um die neue Modbus-Konfiguration in der
Modbus xml-Datei zu speichern. Falls Änderungen vorgenommen wurden, wird Folgendes
angezeigt.
Auf Ja klicken, um die Daten zu speichern und die neue Modbus-Map für Modbus TG-
Schnittstellen in den DCC Host-Dienst zu laden.

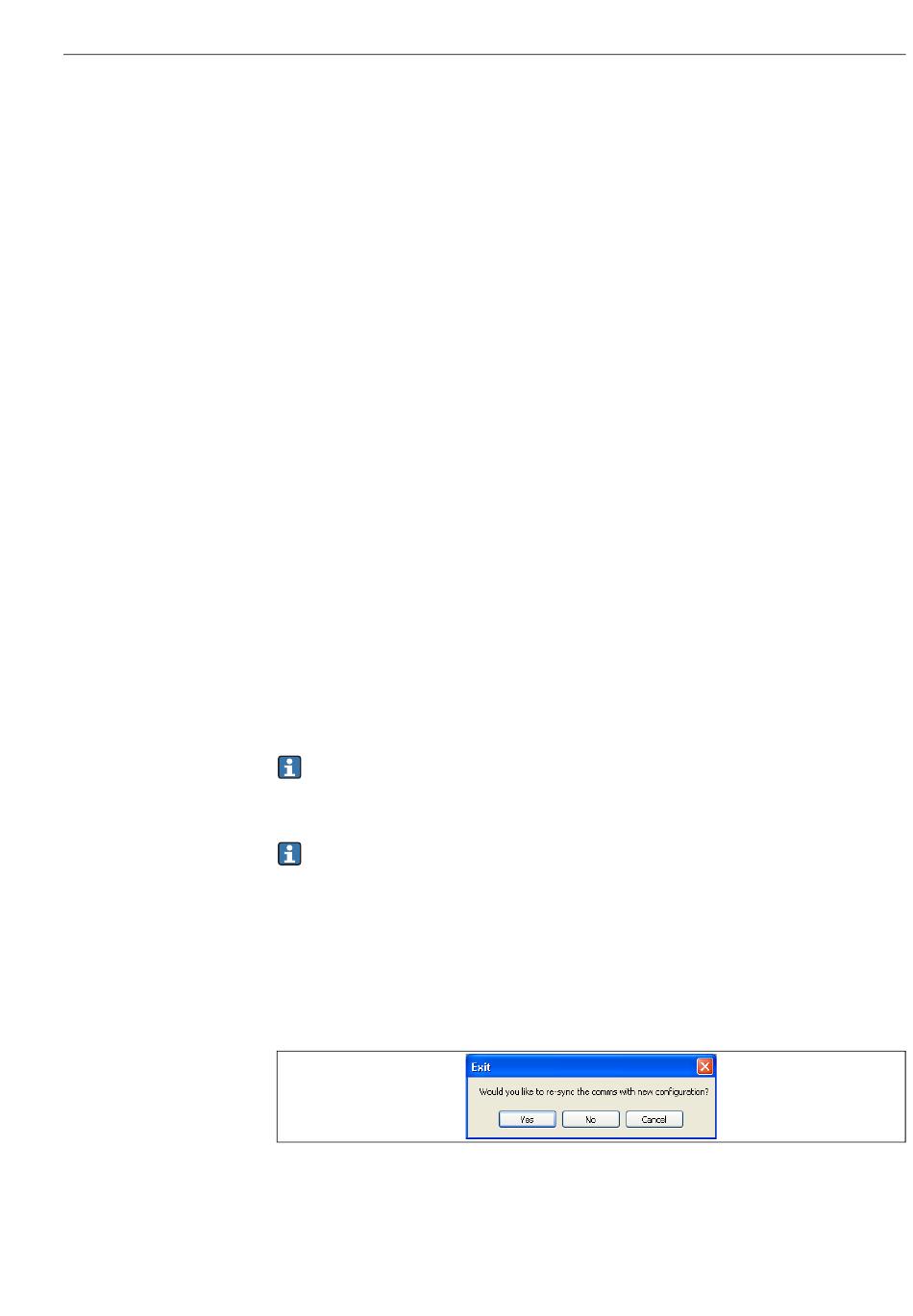

DCC Host Konfiguration
NXA83_DCC-Host-Configuration_Exit_Re-Sync
29
