Konfiguration von DCC Slave
56

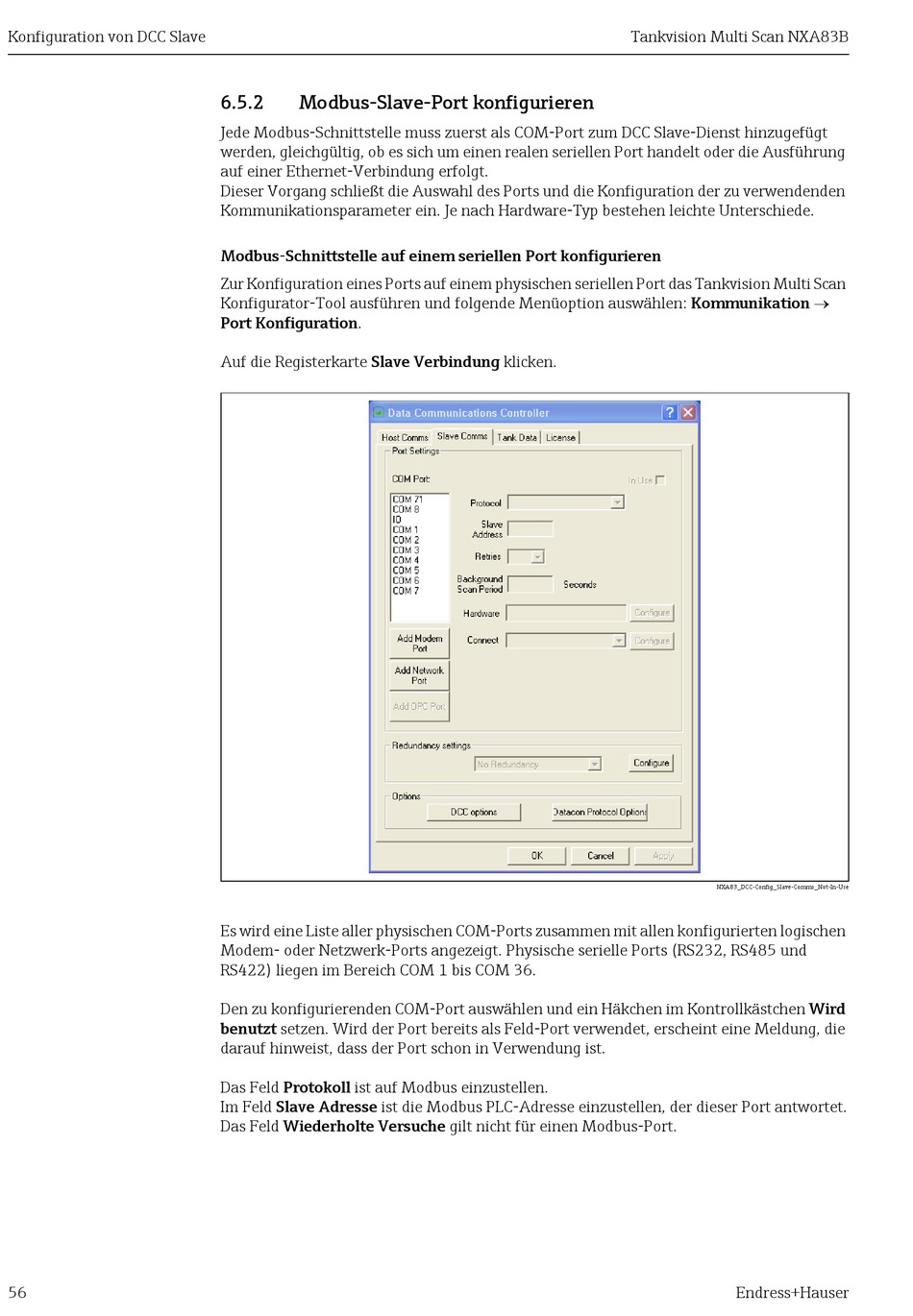

6.5.2

Modbus-Slave-Port konfigurieren

Jede Modbus-Schnittstelle muss zuerst als COM-Port zum DCC Slave-Dienst hinzugefügt
werden, gleichgültig, ob es sich um einen realen seriellen Port handelt oder die Ausführung
auf einer Ethernet-Verbindung erfolgt.
Dieser Vorgang schließt die Auswahl des Ports und die Konfiguration der zu verwendenden
Kommunikationsparameter ein. Je nach Hardware-Typ bestehen leichte Unterschiede.
Modbus-Schnittstelle auf einem seriellen Port konfigurieren
Zur Konfiguration eines Ports auf einem physischen seriellen Port das Tankvision Multi Scan
Konfigurator-Tool ausführen und folgende Menüoption auswählen: Kommunikation 
Port Konfiguration.
Auf die Registerkarte Slave Verbindung klicken.
Es wird eine Liste aller physischen COM-Ports zusammen mit allen konfigurierten logischen
Modem- oder Netzwerk-Ports angezeigt. Physische serielle Ports (RS232, RS485 und
RS422) liegen im Bereich COM 1 bis COM 36.
Den zu konfigurierenden COM-Port auswählen und ein Häkchen im Kontrollkästchen Wird
benutzt setzen. Wird der Port bereits als Feld-Port verwendet, erscheint eine Meldung, die
darauf hinweist, dass der Port schon in Verwendung ist.
Das Feld Protokoll ist auf Modbus einzustellen.
Im Feld Slave Adresse ist die Modbus PLC-Adresse einzustellen, der dieser Port antwortet.
Das Feld Wiederholte Versuche gilt nicht für einen Modbus-Port.
Tankvision Multi Scan NXA83B
NXA83_DCC-Config_Slave-Comms_Not-In-Use
