6.6

Enraf-Protokollkonfiguration

DCC Slave implementiert das Enraf Host-Kommunikationsprotokoll wie im Enraf-Dokument
"Host Communications Manual ENTIS+, Version 5.23x" (Dateinamen HO-523x) dokumen-
tiert.
Dies definiert ein ASCII-Protokoll für die Kommunikation zwischen einem Mastersystem
und der Slave-Schnittstelle, die auf dem Tankmesssystem läuft.
Die nachfolgenden Kapitel bieten einen Schnelleinstieg in die Konfiguration von Schnittstel-
len in DCC Slave, die das Enraf Host-Protokoll nutzen. Dabei wird eine gewisse Kenntnis des
Protokolls vorausgesetzt, und es wird empfohlen, bei der Konfiguration der Schnittstelle
eine Kopie des Definitionsdokuments zur Hand zu haben.
DCC Slave unterstützt einen Teilsatz des vollständigen Protokolls. Dazu gehören:
• Vollständige Unterstützung aller Konfigurationsoptionen für Kommunikationsparameter
• Tankdaten-Konfigurationsformate für die Versionen 3b, 4.0q und 5.21
• Unterstützung aller Tankdatenelemente ausgenommen:
– Daten von Zu- und Ablaufventil
• Unterstützte Pakettypen:
– Pakettyp 1 (Entity Request)
– Pakettyp 3 (Download Command)
– Pakettyp 7 (Entity Command)
6.6.1

Kommunikation und Datenformat konfigurieren

Das Modul DCC Slave Konfiguration starten.

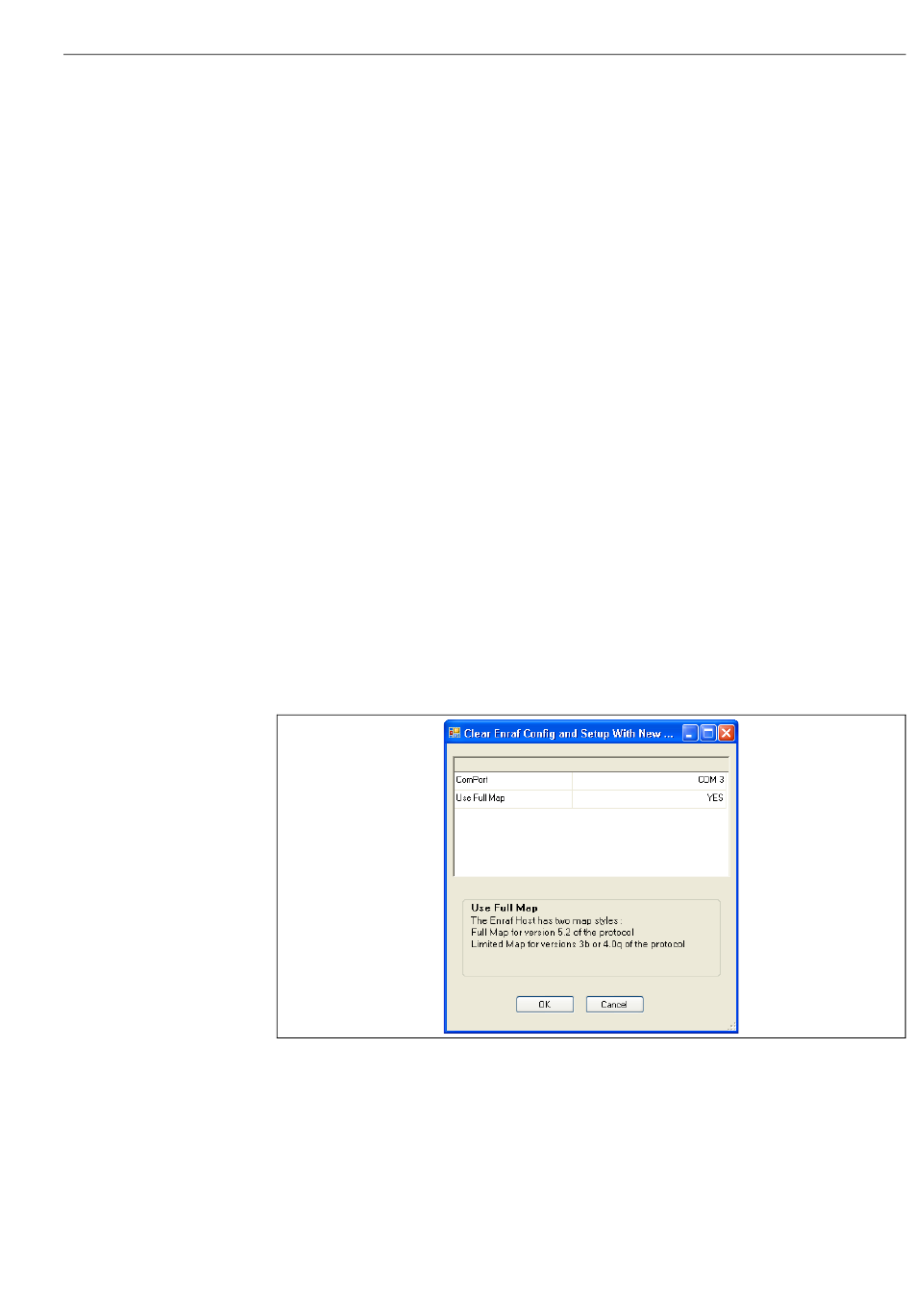

Wurden ein oder mehrere Enraf-Hosts neu zu DCC Slave hinzugefügt und verfügen derzeit
noch über keinerlei Konfigurationsdetails, dann wird automatisch das folgende Fenster ein-
geblendet, in dem der Benutzer aufgefordert wird, den Map-Typ auszuwählen.
Der COM-Port ist fest vorgegeben und kann nicht geändert werden, aber das Feld Vollstän-
dige Tabelle verwenden kann auf JA oder NEIN eingestellt werden.
Ist es auf JA eingestellt, dann wird die Tankkonfigurations-Map mit der Map initialisiert, die
für Version 5.21 des Protokolls definiert ist; ist das Feld auf NEIN eingestellt, dann wird sie
mit der Map initialisiert, die für Version 3b/4.0q definiert ist (siehe Kapitel 3.3 des Enraf
Definitionsdokuments HO-523x).
Konfiguration von DCC Slave
NXA83_DCC_Config_004
