Konfiguration von DCC Slave

48

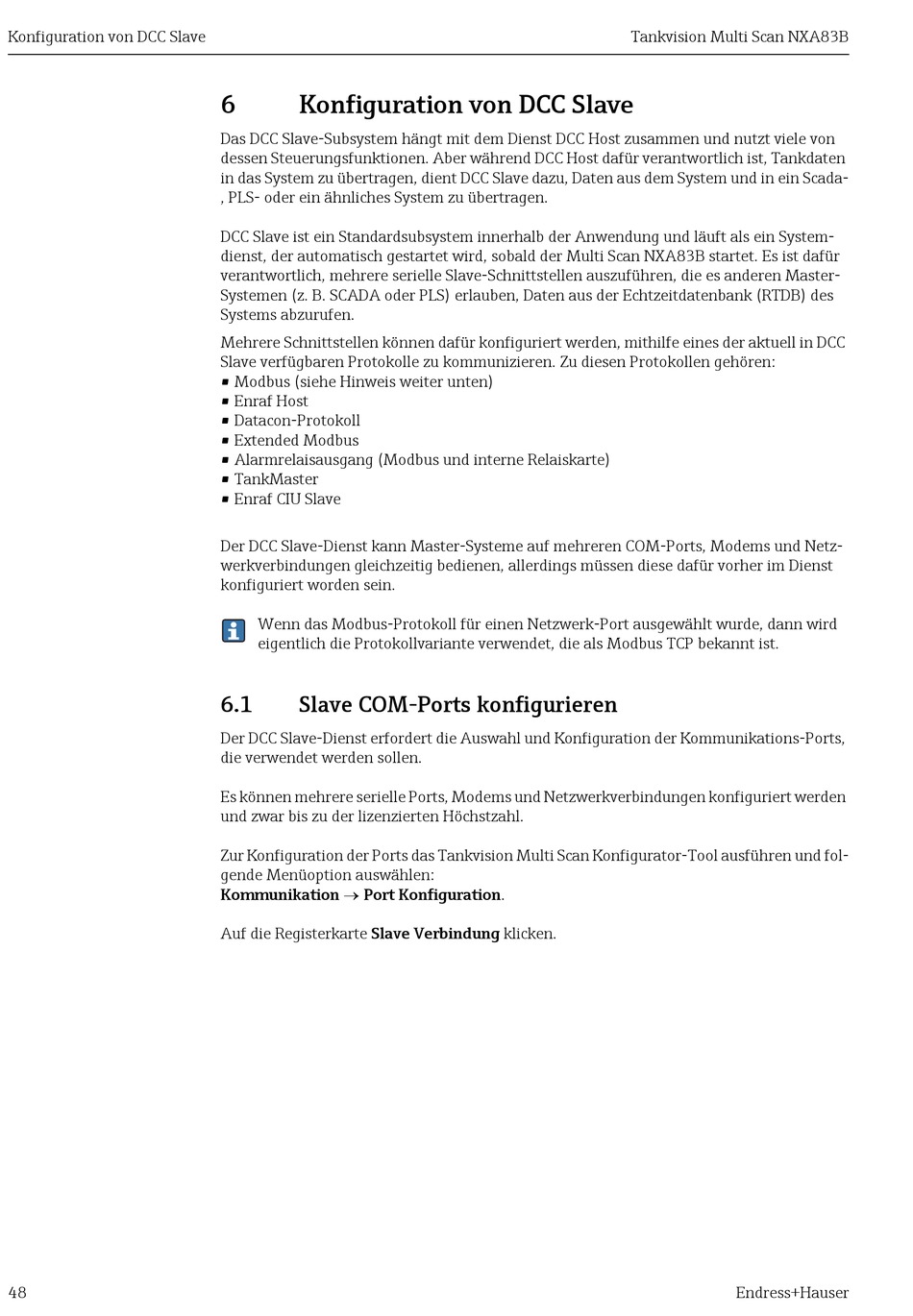

6 Konfiguration von DCC Slave
Das DCC Slave-Subsystem hängt mit dem Dienst DCC Host zusammen und nutzt viele von
dessen Steuerungsfunktionen. Aber während DCC Host dafür verantwortlich ist, Tankdaten
in das System zu übertragen, dient DCC Slave dazu, Daten aus dem System und in ein Scada-
, PLS- oder ein ähnliches System zu übertragen.
DCC Slave ist ein Standardsubsystem innerhalb der Anwendung und läuft als ein System-
dienst, der automatisch gestartet wird, sobald der Multi Scan NXA83B startet. Es ist dafür
verantwortlich, mehrere serielle Slave-Schnittstellen auszuführen, die es anderen Master-
Systemen (z. B. SCADA oder PLS) erlauben, Daten aus der Echtzeitdatenbank (RTDB) des
Systems abzurufen.
Mehrere Schnittstellen können dafür konfiguriert werden, mithilfe eines der aktuell in DCC
Slave verfügbaren Protokolle zu kommunizieren. Zu diesen Protokollen gehören:
• Modbus (siehe Hinweis weiter unten)
• Enraf Host
• Datacon-Protokoll
• Extended Modbus
• Alarmrelaisausgang (Modbus und interne Relaiskarte)
• TankMaster
• Enraf CIU Slave
Der DCC Slave-Dienst kann Master-Systeme auf mehreren COM-Ports, Modems und Netz-
werkverbindungen gleichzeitig bedienen, allerdings müssen diese dafür vorher im Dienst
konfiguriert worden sein.
Wenn das Modbus-Protokoll für einen Netzwerk-Port ausgewählt wurde, dann wird
eigentlich die Protokollvariante verwendet, die als Modbus TCP bekannt ist.
6.1

Slave COM-Ports konfigurieren

Der DCC Slave-Dienst erfordert die Auswahl und Konfiguration der Kommunikations-Ports,
die verwendet werden sollen.
Es können mehrere serielle Ports, Modems und Netzwerkverbindungen konfiguriert werden
und zwar bis zu der lizenzierten Höchstzahl.
Zur Konfiguration der Ports das Tankvision Multi Scan Konfigurator-Tool ausführen und fol-
gende Menüoption auswählen:
Kommunikation Port Konfiguration.
Auf die Registerkarte Slave Verbindung klicken.
