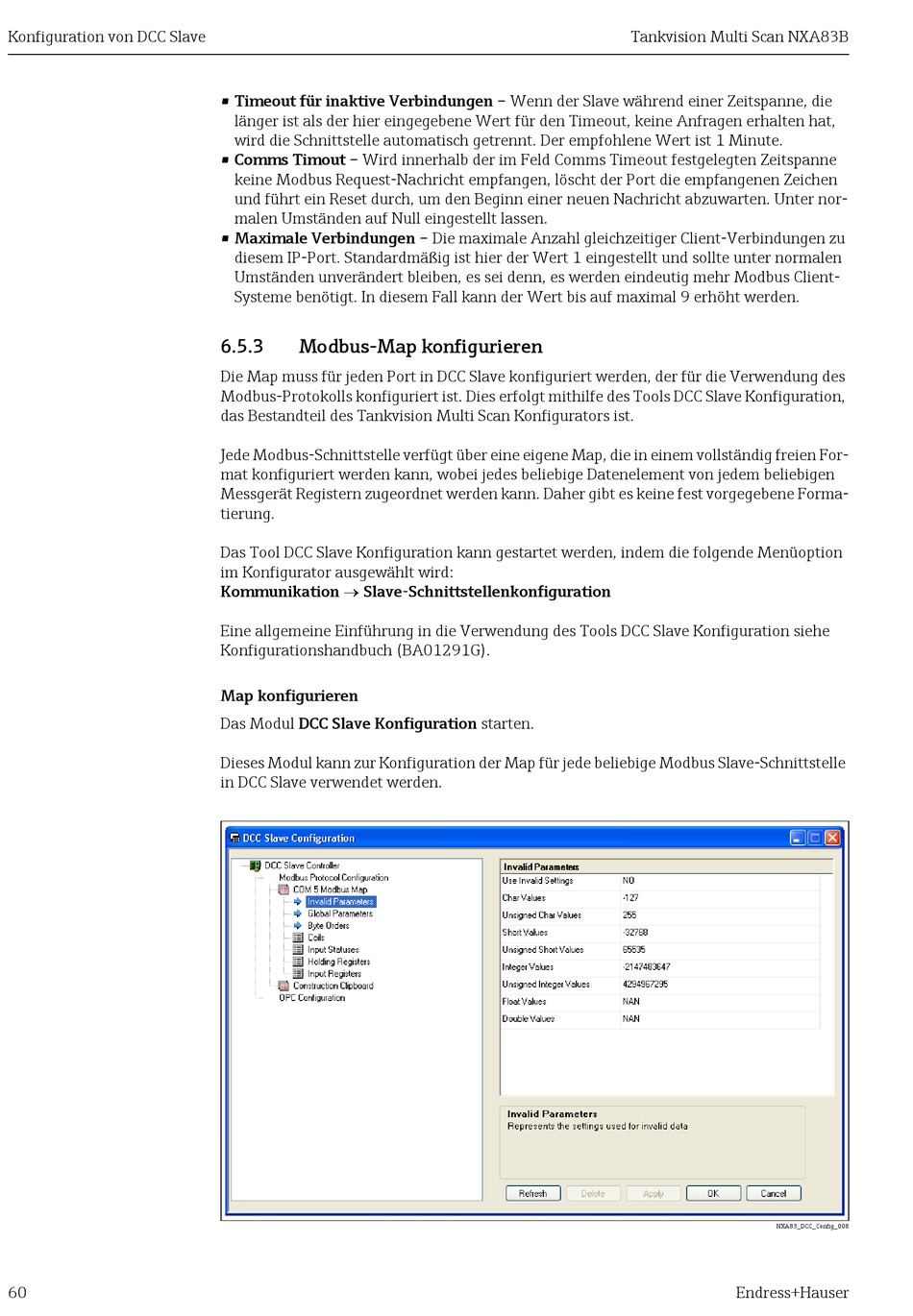

Konfiguration von DCC Slave
60
• Timeout für inaktive Verbindungen – Wenn der Slave während einer Zeitspanne, die
länger ist als der hier eingegebene Wert für den Timeout, keine Anfragen erhalten hat,
wird die Schnittstelle automatisch getrennt. Der empfohlene Wert ist 1 Minute.
• Comms Timout – Wird innerhalb der im Feld Comms Timeout festgelegten Zeitspanne
keine Modbus Request-Nachricht empfangen, löscht der Port die empfangenen Zeichen
und führt ein Reset durch, um den Beginn einer neuen Nachricht abzuwarten. Unter nor-
malen Umständen auf Null eingestellt lassen.
• Maximale Verbindungen – Die maximale Anzahl gleichzeitiger Client-Verbindungen zu
diesem IP-Port. Standardmäßig ist hier der Wert 1 eingestellt und sollte unter normalen
Umständen unverändert bleiben, es sei denn, es werden eindeutig mehr Modbus Client-
Systeme benötigt. In diesem Fall kann der Wert bis auf maximal 9 erhöht werden.
6.5.3

Modbus-Map konfigurieren

Die Map muss für jeden Port in DCC Slave konfiguriert werden, der für die Verwendung des
Modbus-Protokolls konfiguriert ist. Dies erfolgt mithilfe des Tools DCC Slave Konfiguration,
das Bestandteil des Tankvision Multi Scan Konfigurators ist.
Jede Modbus-Schnittstelle verfügt über eine eigene Map, die in einem vollständig freien For-
mat konfiguriert werden kann, wobei jedes beliebige Datenelement von jedem beliebigen
Messgerät Registern zugeordnet werden kann. Daher gibt es keine fest vorgegebene Forma-
tierung.
Das Tool DCC Slave Konfiguration kann gestartet werden, indem die folgende Menüoption
im Konfigurator ausgewählt wird:
Kommunikation Slave-Schnittstellenkonfiguration
Eine allgemeine Einführung in die Verwendung des Tools DCC Slave Konfiguration siehe
Konfigurationshandbuch (BA01291G).

Map konfigurieren

Das Modul DCC Slave Konfiguration starten.
Dieses Modul kann zur Konfiguration der Map für jede beliebige Modbus Slave-Schnittstelle
in DCC Slave verwendet werden.
Tankvision Multi Scan NXA83B
NXA83_DCC_Config_008
