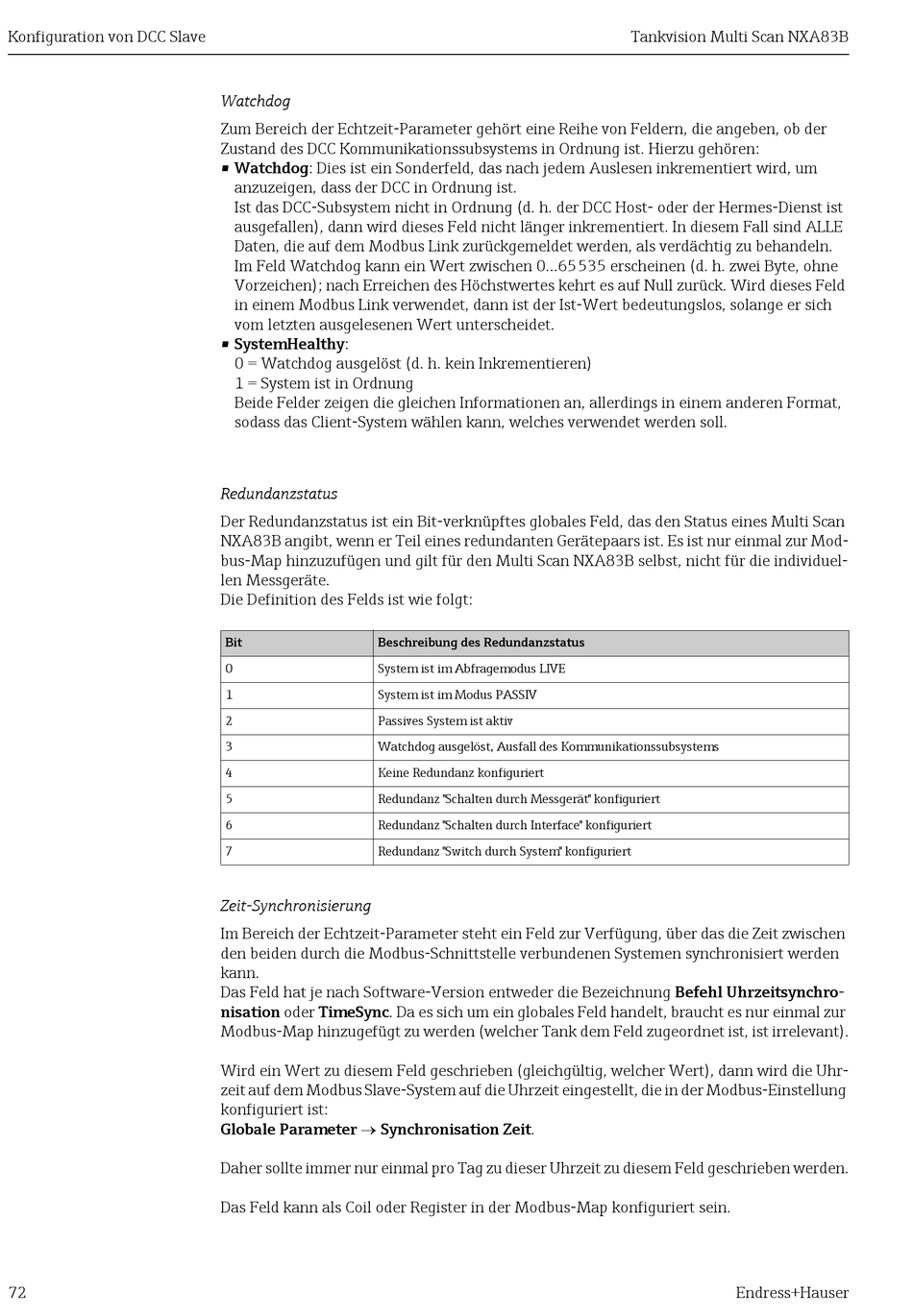

Konfiguration von DCC Slave
72
Watchdog
Zum Bereich der Echtzeit-Parameter gehört eine Reihe von Feldern, die angeben, ob der
Zustand des DCC Kommunikationssubsystems in Ordnung ist. Hierzu gehören:
• Watchdog: Dies ist ein Sonderfeld, das nach jedem Auslesen inkrementiert wird, um
anzuzeigen, dass der DCC in Ordnung ist.
Ist das DCC-Subsystem nicht in Ordnung (d. h. der DCC Host- oder der Hermes-Dienst ist
ausgefallen), dann wird dieses Feld nicht länger inkrementiert. In diesem Fall sind ALLE
Daten, die auf dem Modbus Link zurückgemeldet werden, als verdächtig zu behandeln.
Im Feld Watchdog kann ein Wert zwischen 0...65535 erscheinen (d. h. zwei Byte, ohne
Vorzeichen); nach Erreichen des Höchstwertes kehrt es auf Null zurück. Wird dieses Feld
in einem Modbus Link verwendet, dann ist der Ist-Wert bedeutungslos, solange er sich
vom letzten ausgelesenen Wert unterscheidet.
• SystemHealthy:
0 = Watchdog ausgelöst (d. h. kein Inkrementieren)
1 = System ist in Ordnung
Beide Felder zeigen die gleichen Informationen an, allerdings in einem anderen Format,
sodass das Client-System wählen kann, welches verwendet werden soll.
Redundanzstatus
Der Redundanzstatus ist ein Bit-verknüpftes globales Feld, das den Status eines Multi Scan
NXA83B angibt, wenn er Teil eines redundanten Gerätepaars ist. Es ist nur einmal zur Mod-
bus-Map hinzuzufügen und gilt für den Multi Scan NXA83B selbst, nicht für die individuel-
len Messgeräte.
Die Definition des Felds ist wie folgt:
Bit Beschreibung des Redundanzstatus
0 System ist im Abfragemodus LIVE
1 System ist im Modus PASSIV
2 Passives System ist aktiv
3 Watchdog ausgelöst, Ausfall des Kommunikationssubsystems
4 Keine Redundanz konfiguriert
5 Redundanz "Schalten durch Messgerät" konfiguriert
6 Redundanz "Schalten durch Interface" konfiguriert
7 Redundanz "Switch durch System" konfiguriert

Zeit-Synchronisierung

Im Bereich der Echtzeit-Parameter steht ein Feld zur Verfügung, über das die Zeit zwischen
den beiden durch die Modbus-Schnittstelle verbundenen Systemen synchronisiert werden
kann.
Das Feld hat je nach Software-Version entweder die Bezeichnung Befehl Uhrzeitsynchro-
nisation oder TimeSync. Da es sich um ein globales Feld handelt, braucht es nur einmal zur
Modbus-Map hinzugefügt zu werden (welcher Tank dem Feld zugeordnet ist, ist irrelevant).
Wird ein Wert zu diesem Feld geschrieben (gleichgültig, welcher Wert), dann wird die Uhr-
zeit auf dem Modbus Slave-System auf die Uhrzeit eingestellt, die in der Modbus-Einstellung
konfiguriert ist:
Globale Parameter  Synchronisation Zeit.
Daher sollte immer nur einmal pro Tag zu dieser Uhrzeit zu diesem Feld geschrieben werden.
Das Feld kann als Coil oder Register in der Modbus-Map konfiguriert sein.
