Die oben definierten Modi gelten nur für Ports, die sich auf demselben System befinden
und nicht mit anderen Systemen verbunden sind.
• Switch durch System – Dieser Modus dient dazu, zwei identische Systeme zu steuern,
wobei Messgeräte nur auf einem Live-System abgefragt werden. Das andere System, das
nicht live ist, fragt seine Daten beim Live-System ab. Dieser Modus wird normalerweise für
eingebettete Systeme verwendet und wird in einem separaten Handbuch zur Redundanz
umfassend erläutert.
Wenn die Redundanz Einstellung als Keine Redundanz konfiguriert wurde, dann schaltet
das Messgerät NICHT zwischen Schnittstellen um, und zwar unabhängig davon, ob es mit
einem Sicherungs-Port konfiguriert wurde.
Nähere Informationen zu Konfiguration und Betrieb von redundanten Systemen siehe sepa-
rates Handbuch zur Redundanz (BA01296G).
4.7

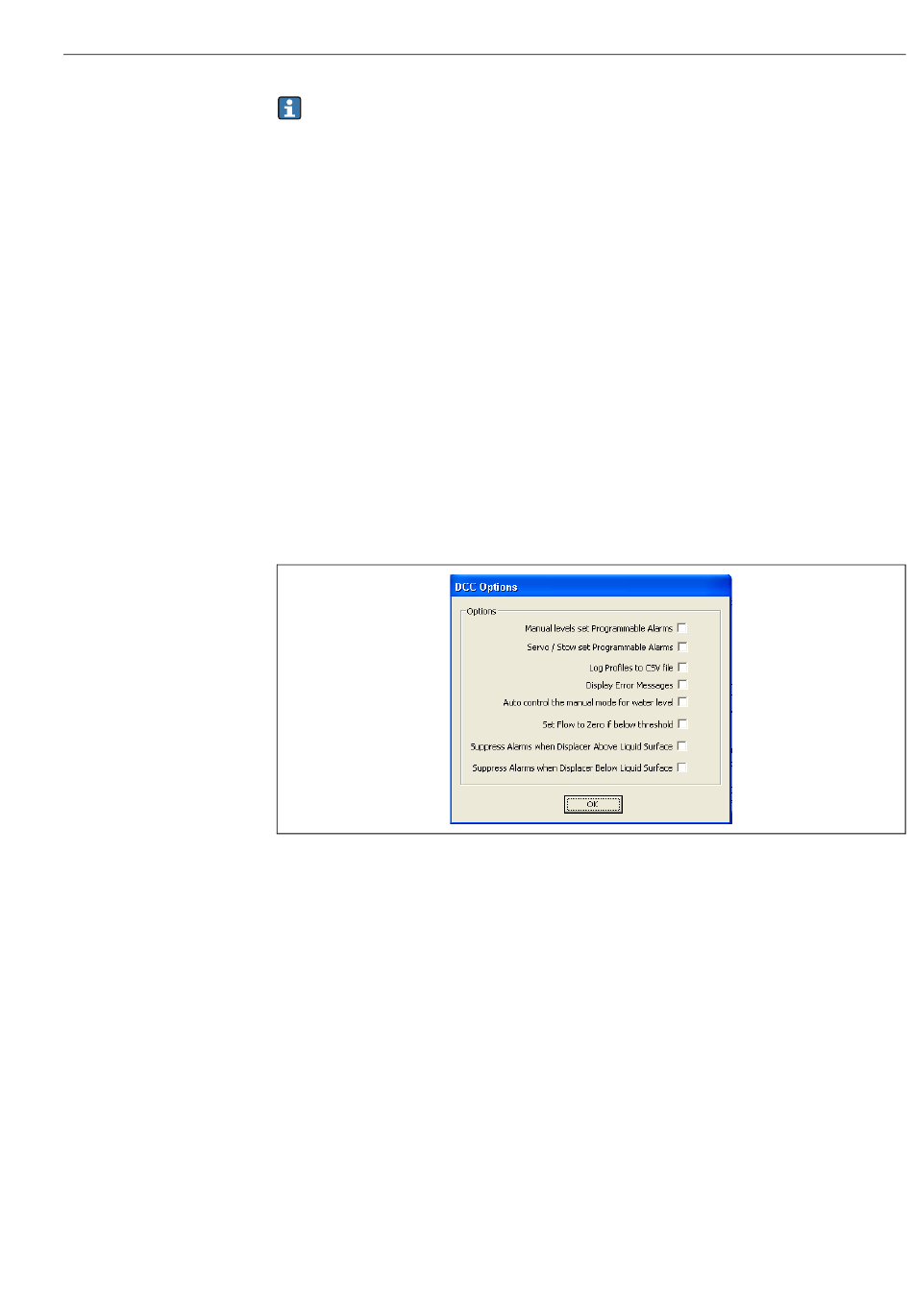

DCC Optionen

Es kann eine Reihe von Optionen konfiguriert werden, die die Art beeinflussen, in der der
DCC Host arbeitet. Hierbei handelt es sich um globale Einstellungen, die für alle Schnittstel-
len im DCC Host gelten.
Auf die Schaltfläche DCC Optionen im Bereich Optionen klicken.
Zu den aktuell unterstützten Optionen gehören:
• Manuelle Füllstände setzen programmierbare Alarme – Standardmäßig löst ein manu-
eller Wert keinen programmierbaren Alarm aus. Durch Auswählen dieser Option wird
diese Funktion umgekehrt.
• Servo/Stow setzen programmierbare Alarme – Standardmäßig werden programmier-
bare Füllstandsalarme unterdrückt, wenn sich ein Messgerät aufgrund eines Befehls Ver-
dränger nach oben/Füllstand folgen oder aufgrund eines Servobefehls bewegt. Durch Aus-
wählen dieser Option wird diese Funktionalität umgekehrt, sodass die aktuelle Position
des Tastkopfs zum Auslösen von Alarmen dient.
• Profile in CSV-Datei aufzeichnen – Ist diese Option ausgewählt, dann werden die
Ergebnisse der Profilscans (Dichte, Druck, Temperatur etc.) als CSV-Datendateien
gespeichert. Die Datei wird im Ordner D:\Historical\Profiles gespeichert und zwar unter
einem Dateinamen in folgendem Format:
<Tankname>_<Messgerätenummer>_<Datum>_<Uhrzeit>.csv
• Fehlermeldungen anzeigen – Durch diese Option wird ein Popup-Meldungsfenster mit
Fehlerinformationen eingeblendet, falls der DCC Host ausfallen sollte.
• Automatische Steuerung des manuellen Modus für den Wasserfüllstand – Durch Aus-
wählen dieser Option stellt der DCC für den Wasserfüllstand automatisch den manuellen
Modus ein, wenn der aus dem Feld gemeldete Wert ungültig ist.
DCC Host Konfiguration
