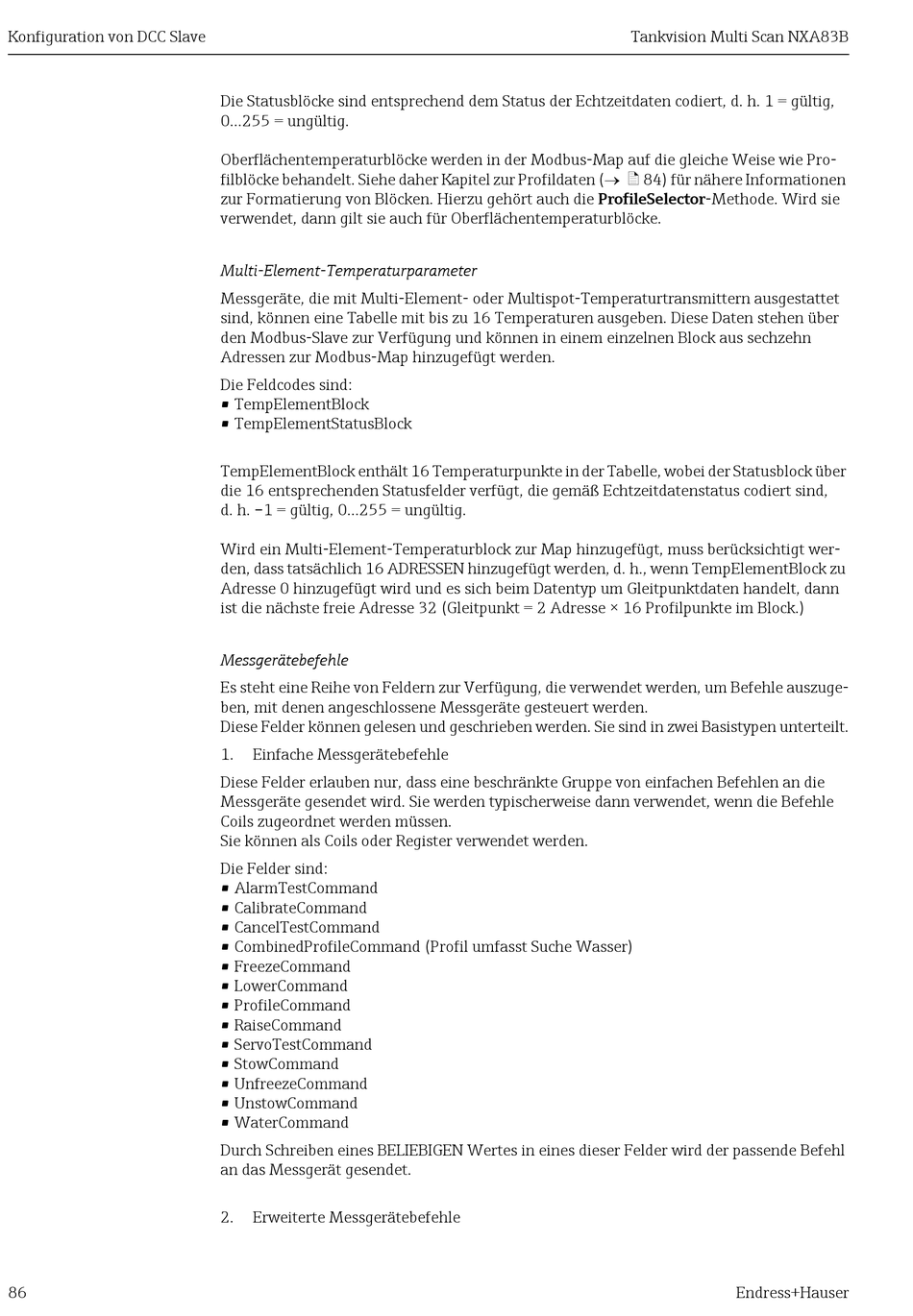

Konfiguration von DCC Slave
86
Die Statusblöcke sind entsprechend dem Status der Echtzeitdaten codiert, d. h. 1 = gültig,
0...255 = ungültig.
Oberflächentemperaturblöcke werden in der Modbus-Map auf die gleiche Weise wie Pro-
filblöcke behandelt. Siehe daher Kapitel zur Profildaten ( ä 84) für nähere Informationen
zur Formatierung von Blöcken. Hierzu gehört auch die ProfileSelector-Methode. Wird sie
verwendet, dann gilt sie auch für Oberflächentemperaturblöcke.
Multi-Element-Temperaturparameter
Messgeräte, die mit Multi-Element- oder Multispot-Temperaturtransmittern ausgestattet
sind, können eine Tabelle mit bis zu 16 Temperaturen ausgeben. Diese Daten stehen über
den Modbus-Slave zur Verfügung und können in einem einzelnen Block aus sechzehn
Adressen zur Modbus-Map hinzugefügt werden.
Die Feldcodes sind:
• TempElementBlock
• TempElementStatusBlock
TempElementBlock enthält 16 Temperaturpunkte in der Tabelle, wobei der Statusblock über
die 16 entsprechenden Statusfelder verfügt, die gemäß Echtzeitdatenstatus codiert sind,
d. h. –1 = gültig, 0...255 = ungültig.
Wird ein Multi-Element-Temperaturblock zur Map hinzugefügt, muss berücksichtigt wer-
den, dass tatsächlich 16 ADRESSEN hinzugefügt werden, d. h., wenn TempElementBlock zu
Adresse 0 hinzugefügt wird und es sich beim Datentyp um Gleitpunktdaten handelt, dann
ist die nächste freie Adresse 32 (Gleitpunkt = 2 Adresse × 16 Profilpunkte im Block.)
Messgerätebefehle
Es steht eine Reihe von Feldern zur Verfügung, die verwendet werden, um Befehle auszuge-
ben, mit denen angeschlossene Messgeräte gesteuert werden.
Diese Felder können gelesen und geschrieben werden. Sie sind in zwei Basistypen unterteilt.
1. Einfache Messgerätebefehle
Diese Felder erlauben nur, dass eine beschränkte Gruppe von einfachen Befehlen an die
Messgeräte gesendet wird. Sie werden typischerweise dann verwendet, wenn die Befehle
Coils zugeordnet werden müssen.
Sie können als Coils oder Register verwendet werden.
Die Felder sind:
• AlarmTestCommand
• CalibrateCommand
• CancelTestCommand
• CombinedProfileCommand (Profil umfasst Suche Wasser)
• FreezeCommand
• LowerCommand
• ProfileCommand
• RaiseCommand
• ServoTestCommand
• StowCommand
• UnfreezeCommand
• UnstowCommand
• WaterCommand
Durch Schreiben eines BELIEBIGEN Wertes in eines dieser Felder wird der passende Befehl
an das Messgerät gesendet.
2. Erweiterte Messgerätebefehle
