GEA Hilge CONTRA I ADAPTA Betriebsanleitung Seite 83

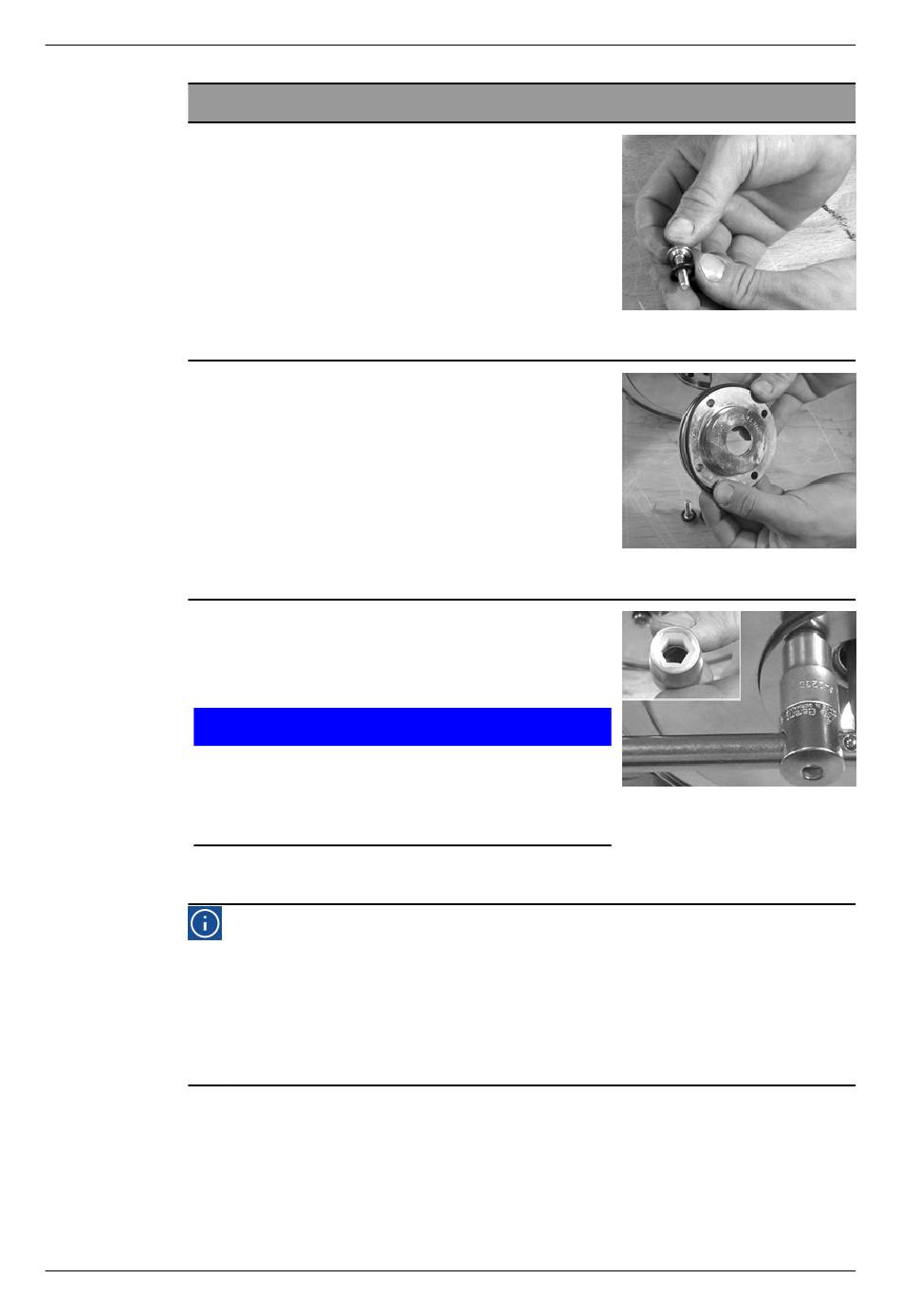

Doppelte Gleitringdichtung tandem montieren
Die O-Ringe (0412.03) mit Wasser befeuchten und
in die Sterilschrauben (0918.00) einlegen.
Den O-Ring (0412.01) in den Dichtungsdeckel
(0471.00) einlegen.
Mit den Sterilschrauben (0918.00) den
Dichtungsdeckel (0471.00) an dem
Gehäusedeckel (0161.00) befestigen.
Drehmoment: M6: 8 Nm
→ Die atmosphärenseitige Gleitringdichtung ist montiert.
BA10A.ADY.001.DE_1
16.05.2018
Achtung
Hygienerisiko, Lebensmittelsicherheit
Hygienerisiko, Lebensmittelsicherheit
► Sterilschrauben immer mit Steckschlüssel
mit Einsatz anziehen.
Hinweis!
Die weiteren Schritte zur Montage der produktseitigen
Gleitringdichtung sind identisch zur Montage der einfachen GLRD. Bei
einer Kegelfeder-Gleitringdichtung befolgen Sie die Schritte in
Abschnitt 10.4.12, Seite 73. Bei einer gekapselten Hygiene-
Gleitringdichtung befolgen Sie die Schritte in Abschnitt 10.4.12,
Seite 73.
Störungen / Instandsetzung
Instandsetzung
Abb.91: Sterilschraube
Abb.92: Dichtungsdeckel
Abb.93: Dichtungsdeckel
83
