Störungen / Instandsetzung
Instandsetzung
ADAPTA-Lagerträger Baugröße 3 montieren
Die V-Ringe (0507.02) und (0507.05) mit
gefetteten Dichtlippen von beiden Seiten so auf die
Welle (0211.00) schieben, dass die Dichtlippen an
den Lagerdeckeln (0360.00/01) anliegen.
Die Passfeder (0940.01) in die Welle (0211.00)
einlegen.
Keinen Hammer verwenden! Die Lager könnten
beschädigt werden.
Den Kupplungssitz auf der Welle (0211.00) mit
Klüberpaste UH1 96-402 einfetten.
Die Kupplungseinsätze (0867.02) auf Verschleiß
prüfen und austauschen, wenn erforderlich.
Die Kupplungshälfte (0840.00) so auf die Welle
(0211.00) schieben, dass sie bündig mit ihr
abschließt.
68

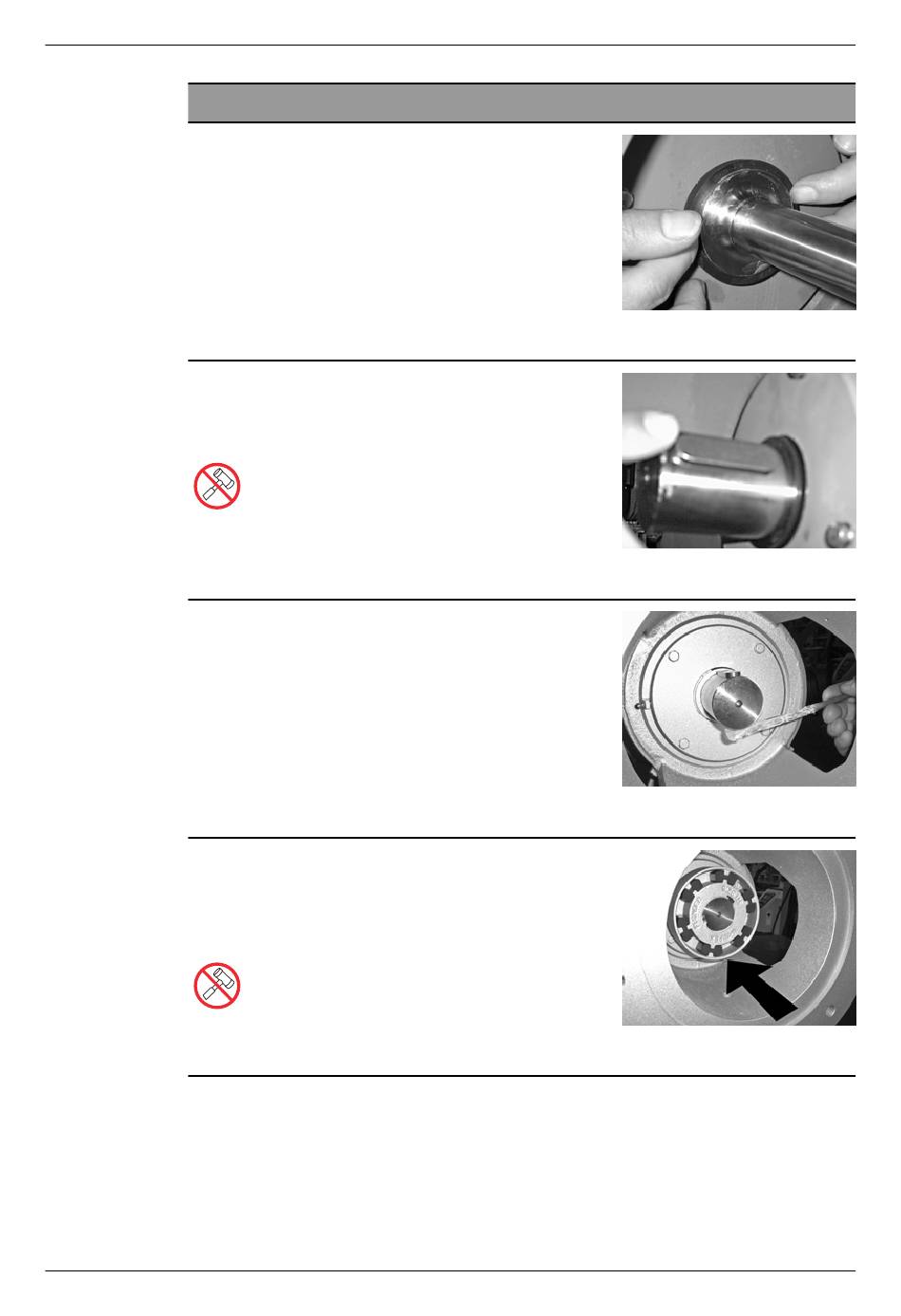

Abb.47: V-Ringe
Abb.48: Passfeder
Abb.49: Kupplungssitz
Abb.50: Kupplungshälfte
