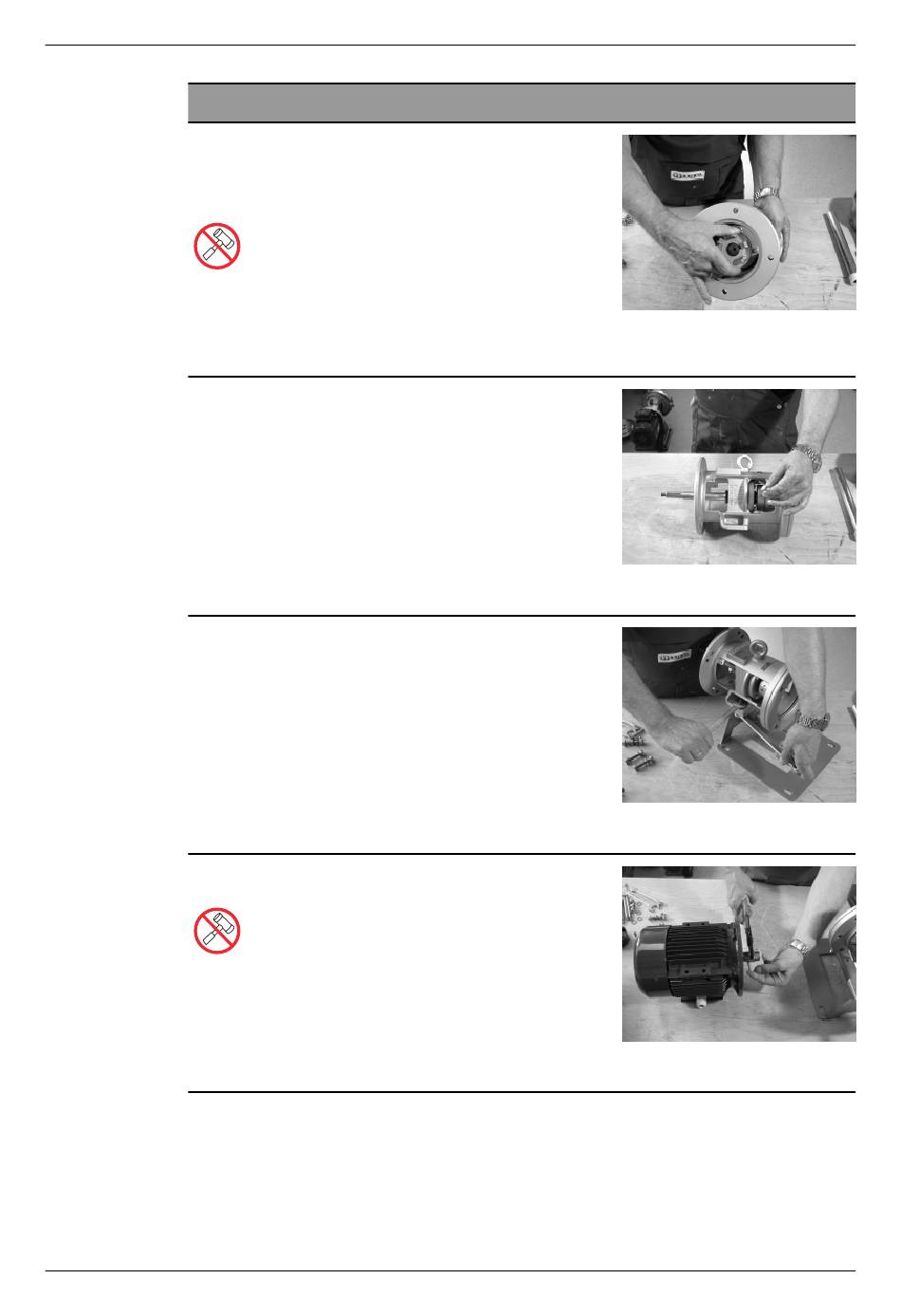

ADAPTA-Lagerträger Baugröße 1 und 2 montieren
Die Kupplungshälfte (0840.00) auf die Welle
(0211.00) schieben. Darauf achten, dass die
Kupplungshälfte (0840.00) bündig mit der Welle
(0211.00) abschließt.
Die Kupplungshälfte (0840.00) mit dem
Gewindestift (0904.00) fixieren.
Drehmoment: 4 Nm
Den Lagerträger (0330.00) mit dem VA-Fuß
0180.00 verbinden. (Fuß / Aufstellung kann
variieren.) Dazu die Sechskantschrauben
(0901.00), Federringe (0934.02) und
Sechskantmuttern (0920.02) verwenden
Die Passfeder (0940.01) in die Motorwelle
einlegen.
BA10A.ADY.001.DE_1
16.05.2018
Störungen / Instandsetzung
Instandsetzung
Abb.29: Kupplungshälfte,
Lagerträger
Abb.30: Gewindestift
Abb.31: Edelstahlfuß
Abb.32: Passfeder
63
