GEA Hilge CONTRA I ADAPTA Betriebsanleitung Seite 64

Störungen / Instandsetzung
Instandsetzung
ADAPTA-Lagerträger Baugröße 1 und 2 montieren
Kupplungspuffer (0867.02) auf Verschleiß
überprüfen und diese gegebenenfalls erneuern.
Die Kupplungshälfte (0840.01) auf die Motorwelle
schieben und mit dem Gewindestift (0904.01)
fixieren. Darauf achten, dass die Kupplungshälfte
(0840.01) bündig mit der Motorwelle abschließt.
Den Gewindestift (0904.01) nur locker anziehen.
Den Motor mit dem Lagerträger (0330.00)
verbinden. Dazu die beiden Kupplungshälften
(0840.00) und (0840.01) ineinander stecken.
Den Lagerträger (0330.00) und den Motor mit den
Sechskantschrauben (0902.06), den Federringen
(0934.06) und den Sechskantmuttern (0920.09)
verbinden.
Drehmoment: M10 - 35 Nm
Drehmoment: M12 - 65 Nm
64

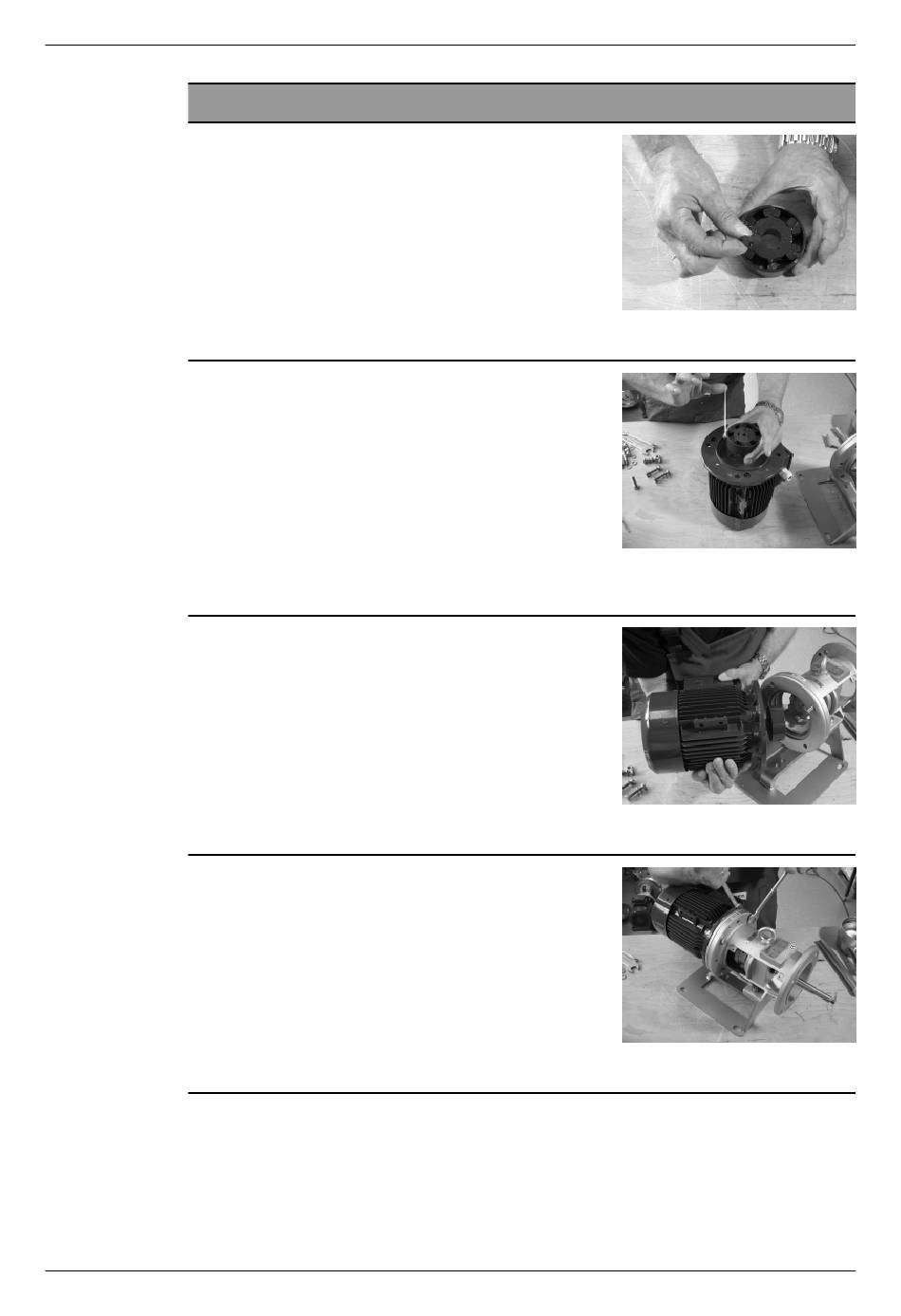

Abb.33: Kupplungspuffer
Abb.34: Kupplungshälfte,
motorseitig
Abb.35: Kupplungshälften verbinden
Abb.36: Montierter Lagerträger
BA10A.ADY.001.DE_1
16.05.2018
