Störungen / Instandsetzung
Instandsetzung
ADAPTA-Lagerträger Baugröße 1 und 2 montieren
Den Lagerdeckel (0360.01) mit den Federringen
(0934.05) und den Sechskantschrauben (0901.04)
befestigen.
Drehmoment: 8 Nm
Den V-Ring (0507.05) mit gefetteter Dichtlippe so
auf die Welle (0211.00) schieben, dass die
Dichtlippe am Lagerdeckel (0360.01) anliegt.
Den V-Ring (0507.02) mit gefetteter Dichtlippe so
auf die Welle 0211.00 schieben, dass die
Dichtlippe am Lagerträger (0330.00) anliegt.
Die Passfeder (0940.01) in die Welle (0211.00)
einlegen.
Keinen Hammer verwenden! Die Lager könnten
beschädigt werden.
62

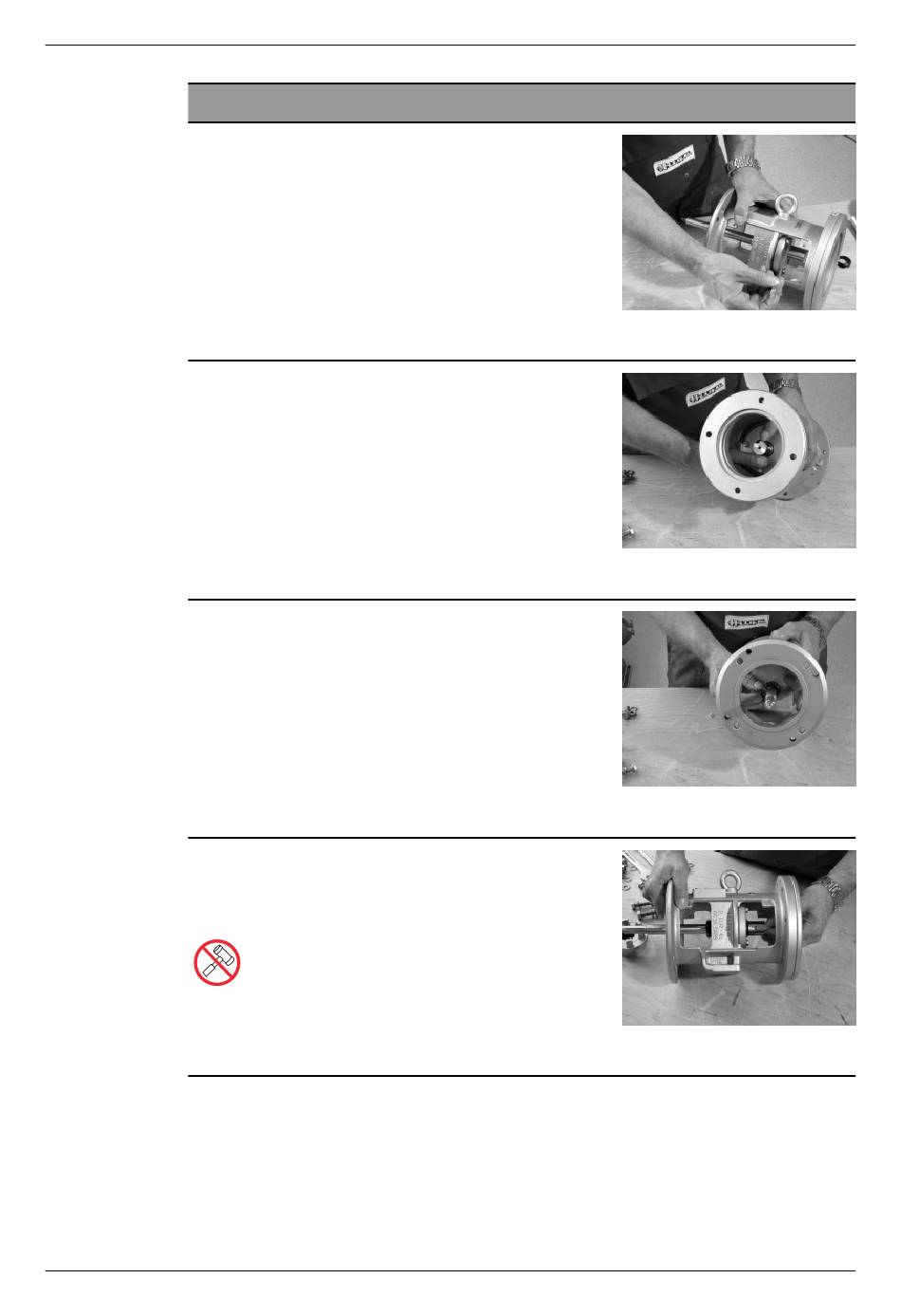

Abb.25: Lagerdeckel
Abb.26: V-Ring
Abb.27: Position V-Ring
Abb.28: Passfeder
BA10A.ADY.001.DE_1
16.05.2018
