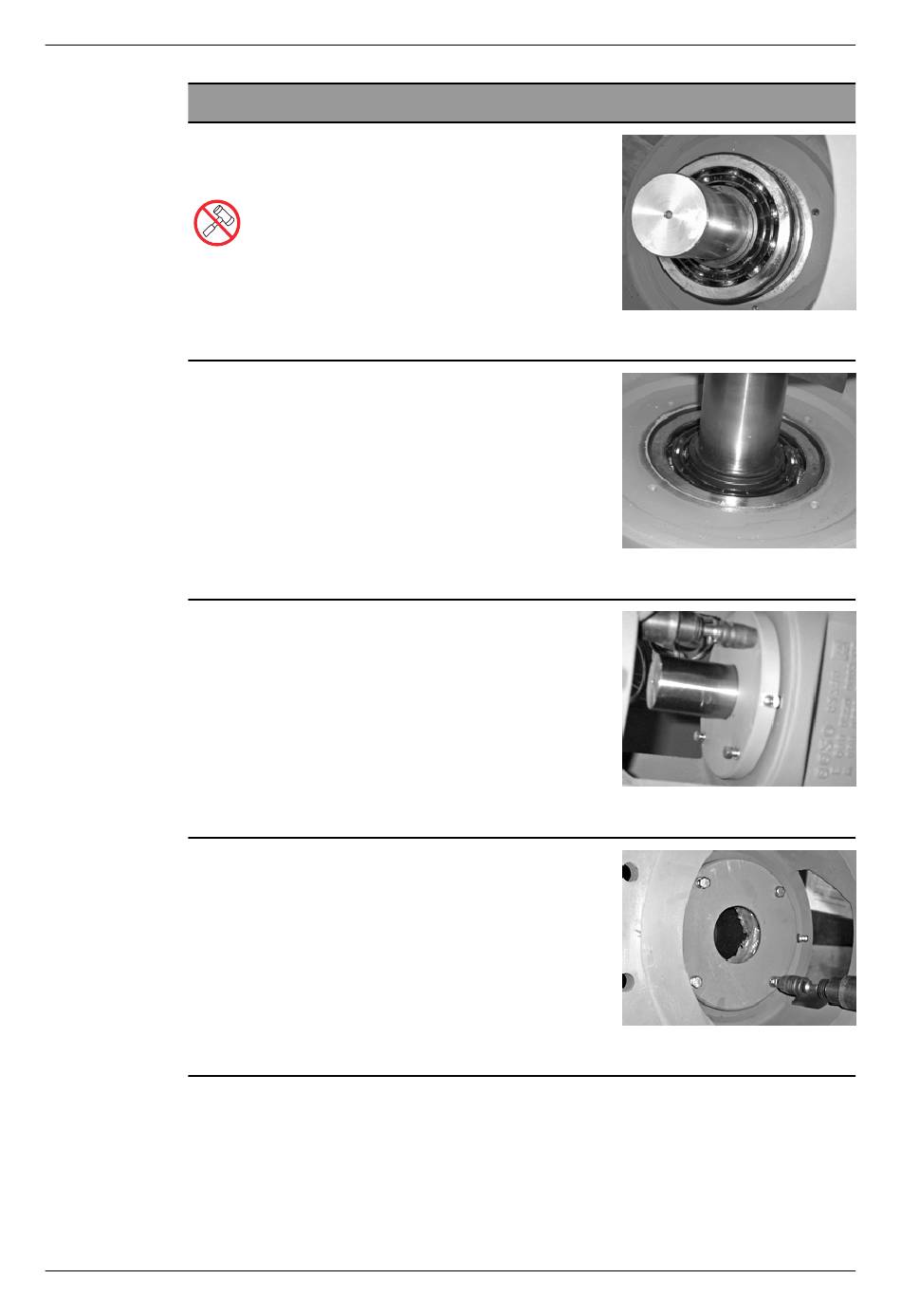

ADAPTA-Lagerträger Baugröße 3 montieren
Die Welle (0211.00) zusammen mit den
Schrägkugellagern (0326.00) in den Lagerträger
(0330.00) schieben.
Pumpenseitig den Abstandsring (0504.01) und
Sicherungsring (0932.00) montieren.
Den motorseitigen Lagerdeckel (0360.01) reinigen.
Den Lagerdeckel (0360.01) auf der Innenseite
dünn einfetten.
Den Lagerdeckel (0360.01) befestigen. Dazu die
Federringe (0394.05) und die Sechskantschrauben
(0901.04) verwenden.
Drehmoment: 10 Nm
Den pumpenseitigen Lagerdeckel (0360.00)
reinigen.
Den Lagerdeckel (0360.00) auf der Innenseite
dünn einfetten.
Den Lagerdeckel (0360.00) befestigen Dazu die
Federringe (0934.25) und Sechskantschrauben
(0901.03) verwenden.
Drehmoment: 10 Nm.
BA10A.ADY.001.DE_1
16.05.2018
Störungen / Instandsetzung
Instandsetzung
Abb.43: Welle
Abb.44: Lagerdeckel
Abb.45: Lagerdeckel
Abb.46: Lagerdeckel
