ADAPTA-Lagerträger Baugröße 3 montieren
Die Passfeder (0940.02) in die Motorwelle
einlegen.
Kupplungspuffer (0867.02) auf Verschleiß prüfen
und diese gegebenenfalls erneuern.
Die Kupplungshälfte (0840.01) auf die Motorwelle
schieben und mit dem Gewindestift (0904.01)
fixieren. Darauf achten, dass die Kupplungshälfte
bündig mit der Motorwelle abschließt.
Den Gewindestift (0904.01) nur locker anziehen.
Motor (0801.00) und Lagerträger (0330.00)
verbinden. Dazu die Kupplungshälften (0840.01)
und (0840.00) ineinander stecken.
70

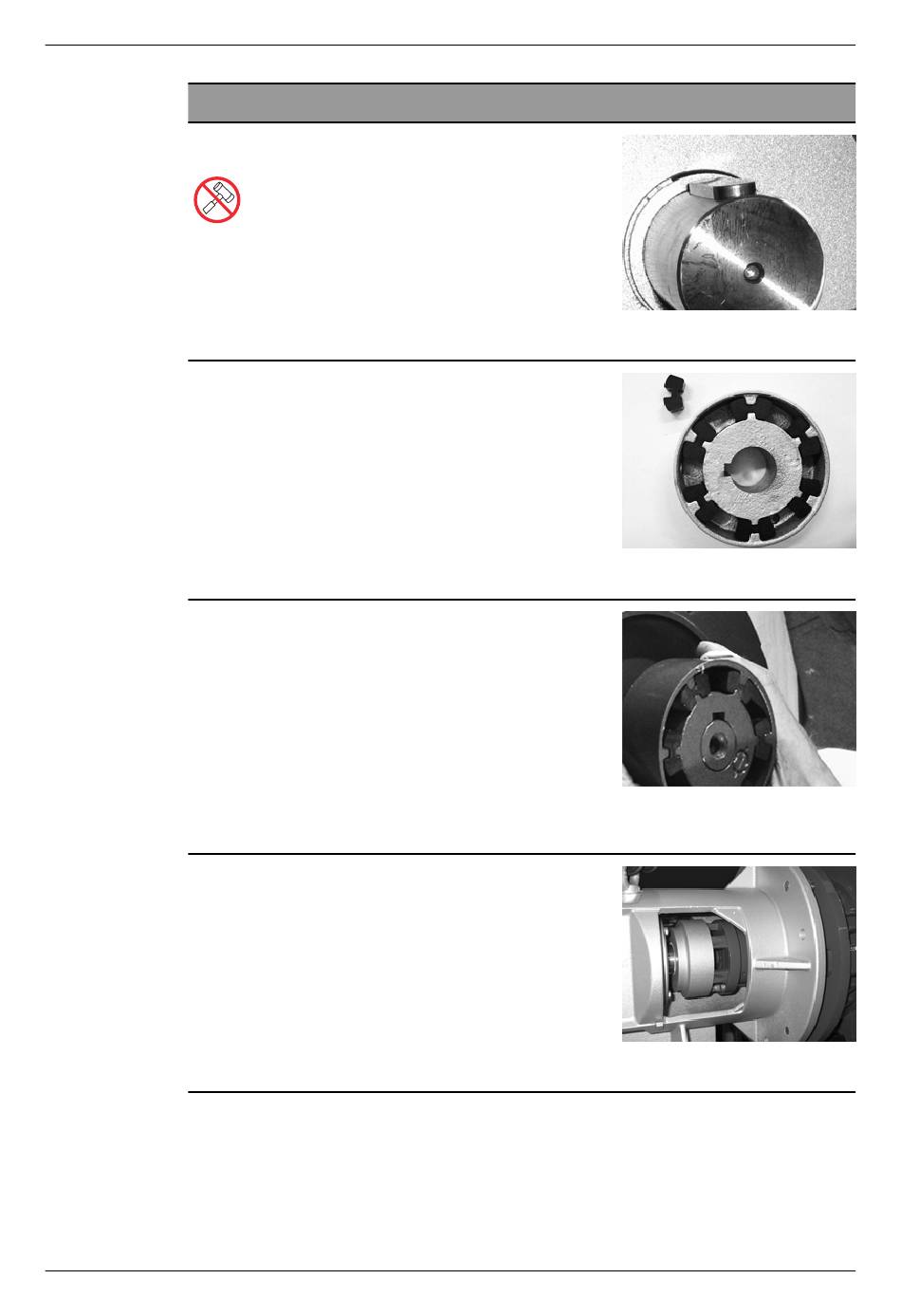

Abb.55: Passfeder
Abb.56: Kupplungspuffer
Abb.57: Kupplungshälfte,
motorseitig
Abb.58: Kupplung
