GEA Hilge CONTRA I ADAPTA Betriebsanleitung Seite 71

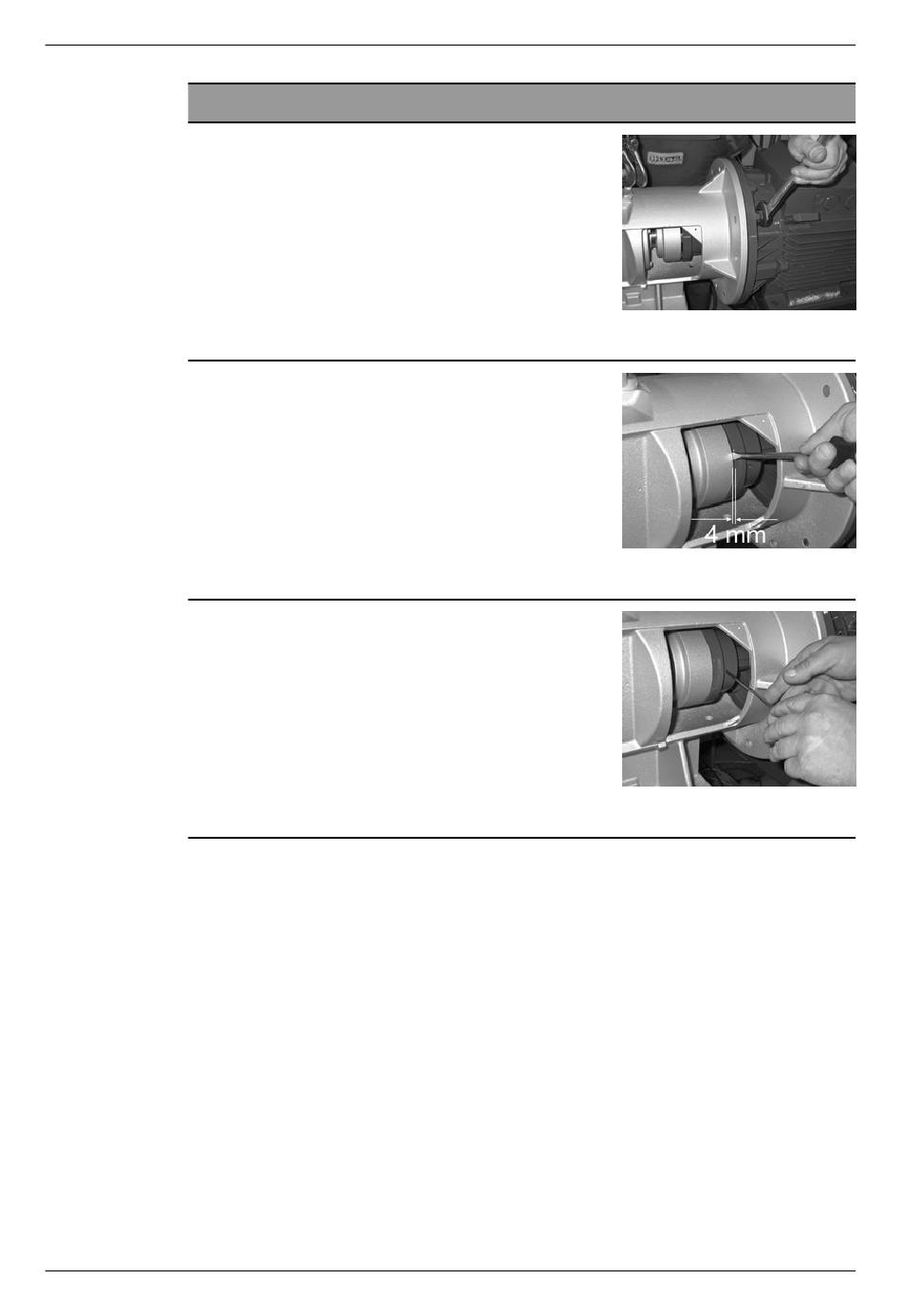

ADAPTA-Lagerträger Baugröße 3 montieren
Lagerträger (0330.00) und Motor (0801.00) mit
den Federringen (0934.06) und Sechskantmuttern
(0920.09) verbinden.
Die Kupplungshälfte (0840.01) ausrichten.
Zulässiger Axialversatz der Kupplungshälften
zueinander: 4 mm
Die Kupplungshälfte (0840.01) mit dem
Gewindestift (0904.00) befestigen
Drehmoment M8: 8 Nm
→ Der ADAPTA-Lagerträger ist montiert.
BA10A.ADY.001.DE_1
16.05.2018
Störungen / Instandsetzung
Instandsetzung
Abb.59: Lagerträger
Abb.60: Axialversatz
Abb.61
