2 Installation
56
Einlasskapillare
der Manufit-Filtereinheit 69
63
Auslasskapillare
der Manufit-Filtereinheit 69
66
Pulsationsdämpfer 6.2620.150
67
Säulenanschlusskapillare
Stahlkapillare 6.2620.020
26
2 Einführen der Kapillare in IC Separation Center
• Die vier Rändelschrauben 37 von der unteren Rückwand 39
des IC Separation Centers 733 abschrauben und Rückwand
entfernen (siehe Abb. 5).
• Stahlkapillare 71 von hinten her in Innenraum des IC Separa-
tion Centers einführen.
• Rückwand 39 so einsetzen, dass die Kapillare sich in Öff-
nung 40 „Inlet A" bzw. 44 „Inlet B" befindet und mit den vier
Rändelschrauben 37 wieder festschrauben.
3 Anschluss am Injektionsventil
• Stahlkapillare 71 am Pulsationsdämpfer 66 anschliessen
(siehe Kap. 2.6.2). Diesen mit Hilfe einer weiteren Stahl-
Kapillare 71 am Anschluss „5" des Injektionsventils 68 an-
schliessen.
4 Säulenanschlusskapillare montieren
• Säulenanschlusskapillare 67 (ca. 20 cm Stahlkapillare
6.2620.020) am Anschluss „4" des Injektionsventils 68 an-
schliessen.
56 69
709

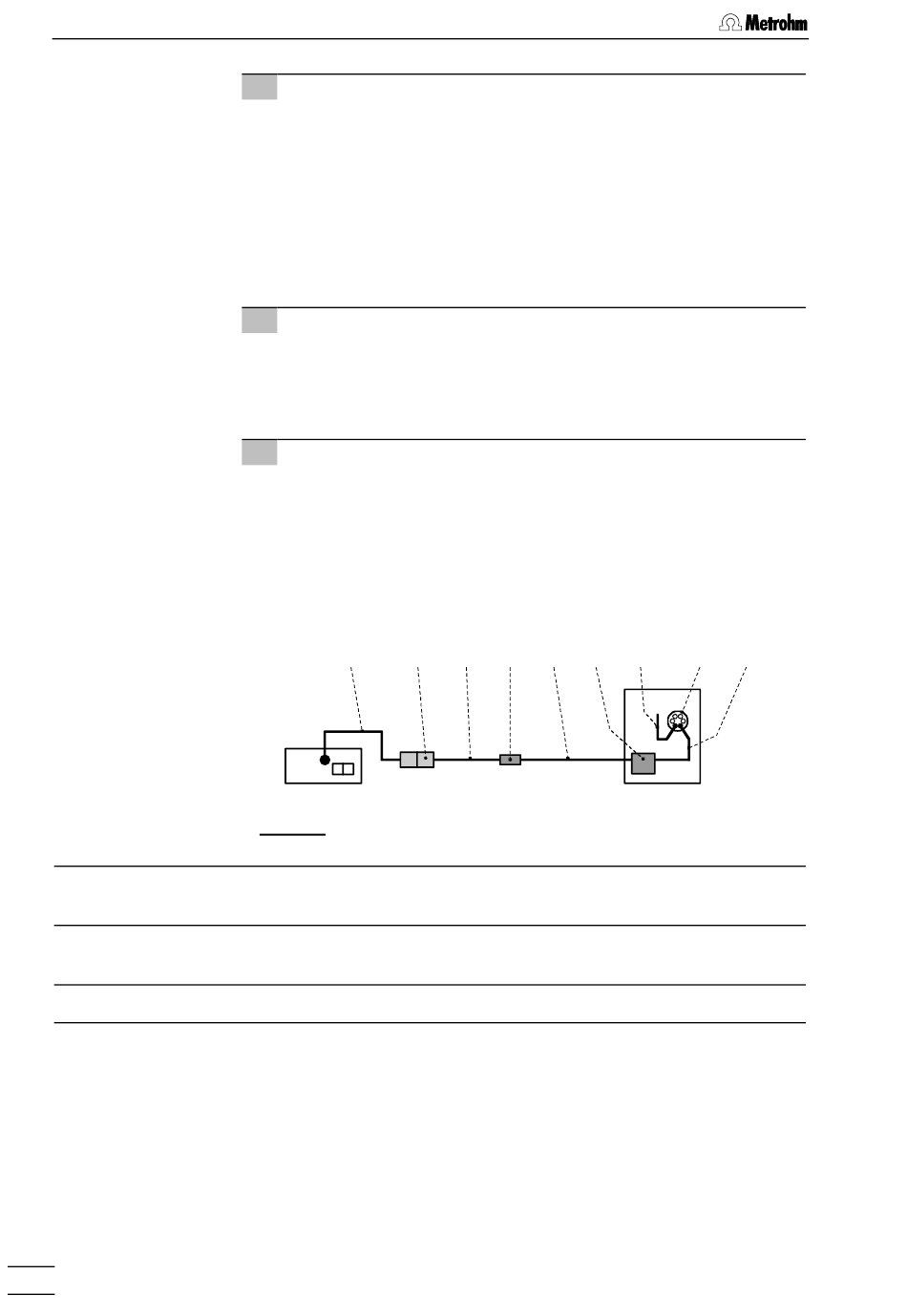

Abb. 14: Verbindung zum Injektionsventil mit Stahlkapillaren

68
69
70
71
63 70 71 66 67
Injektionsventil
Filtereinheit Manufit 6.2821.000
Kupplung 6.2620.060
Stahlkapillare 6.2620.020
732 IC Detector / 733 IC Separation Center
68 71
733
