3.13 Peristaltikpumpe
1
Überwurfmutter
3
Schlaucholive mit Filterhalter
40
￭￭￭￭￭￭￭￭
2 Ansaugseite anschliessen
An der Ansaugseite des Pumpschlauchs eine Schlaucholive
(6.2744.034) (21-2) aufstecken.
3 Förderseite anschliessen
Hinweis
Je nach Einsatz der Peristaltikpumpe können Sie an der Förderseite
entweder:
Fall A: eine Pumpschlauch-Verbindung mit Filter
￭
(6.2744.180) (siehe Abbildung 22, Seite 40) oder
Fall B: eine Pumpschlauch-Verbindung ohne Filter
￭
(6.2744.160) (siehe Abbildung 23, Seite 41) anschliessen.
Für die Förderung der Hilfslösungen zum MSM oder zum SPM
muss eine Pumpschlauch-Verbindung mit Filter (6.2744.180) ver-
wendet werden.
Fall A: Pumpschlauch-Verbindung mit Filter (6.2744.180):
1

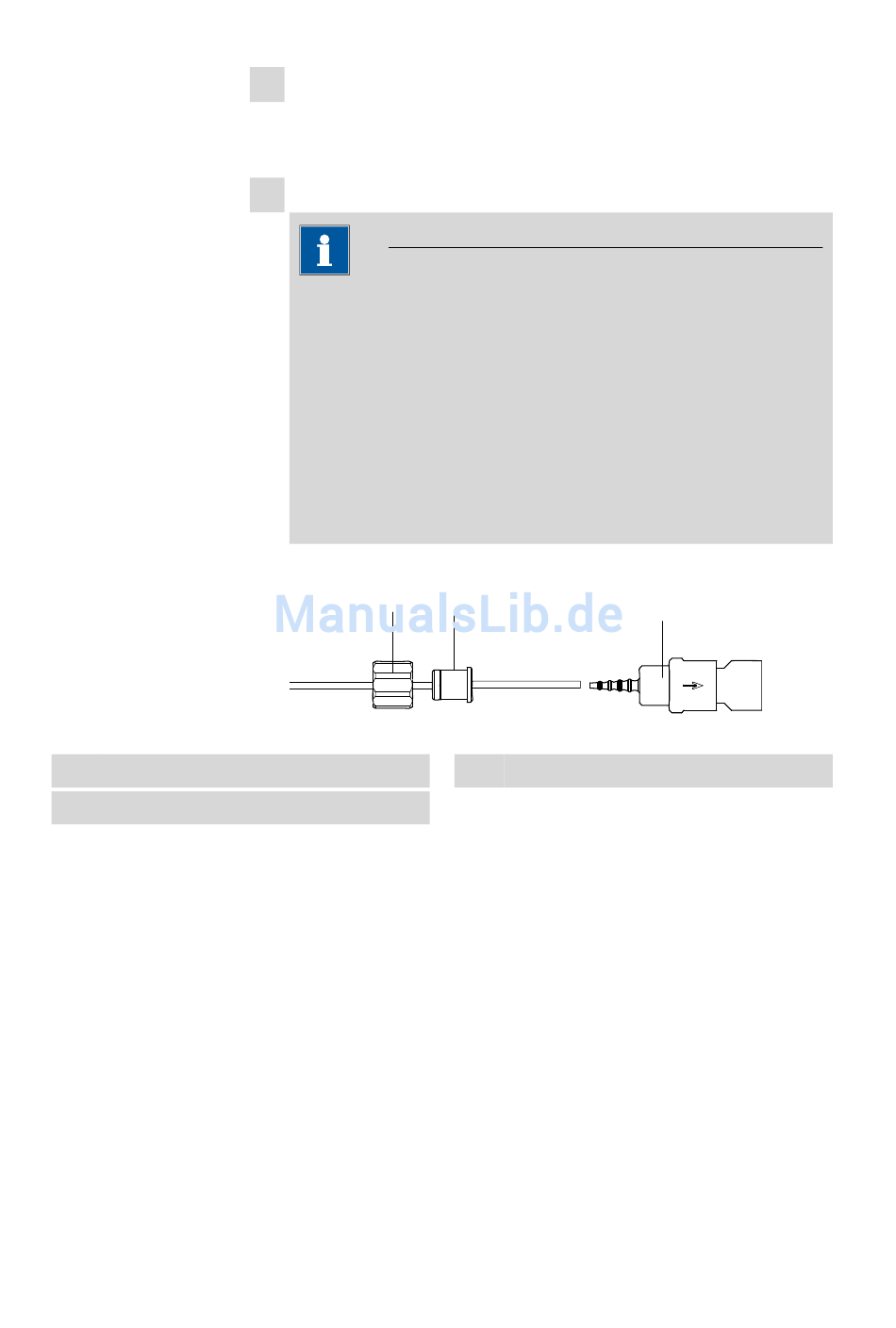

Abbildung 22
Pumpschlauch-Verbindung mit Filter installieren
Überwurfmutter (22-1) auf den Pumpschlauch schieben.
￭
Den geeigneten Adapter (22-2) wählen und auf den Pump-
￭
schlauch schieben. Der Typ des Adapters hängt vom Pump-
schlauch ab (siehe Tabelle 1, Seite 41).
Schlaucholive mit Filterhalter (22-3) auf den Pumpschlauch aufste-
￭
cken.
Überwurfmutter (22-1) auf der Schlaucholive (22-3) festschrau-
￭
ben.
oder
Fall B: Pumpschlauch-Verbindung ohne Filter (6.2744.160):
2
2
Adapter
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
3
882 Compact IC plus – Anion
