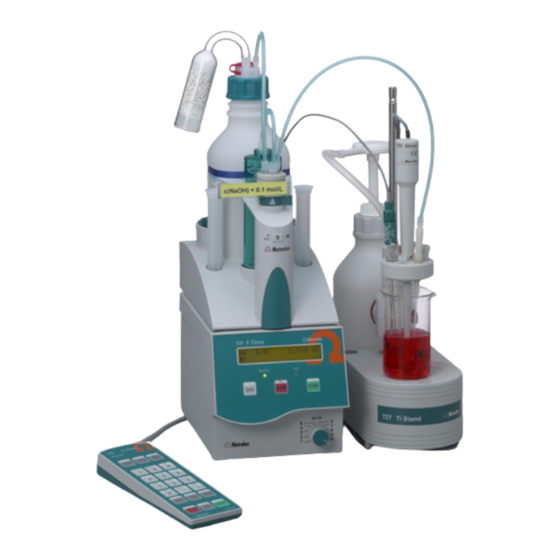

Metrohm 719 S Titrino Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Metrohm Anleitungen
  4. Laborzubehör & Laborgeräte
  5. 719 S Titrino
  6. Gebrauchsanweisung

Metrohm 719 S Titrino Gebrauchsanweisung

Titrator
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

CH-9101
Herisau/Schweiz
E-Mail
info@metrohm.com
Internet
www.metrohm.com
719 S Titrino
Programmversion 5.719.0021
Gebrauchsanweisung
8.719.1101
03.2002 / pkl

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Metrohm 719 S Titrino

Inhaltszusammenfassung für Metrohm 719 S Titrino

  • Seite 1 CH-9101 Herisau/Schweiz E-Mail info@metrohm.com Internet www.metrohm.com 719 S Titrino Programmversion 5.719.0021 Gebrauchsanweisung 8.719.1101 03.2002 / pkl...

  • Seite 3: Inhaltsverzeichnis

    Properties of the RS 232 Interface............... 95 3.3.1 Handshake....................95 3.3.2 Pin Assignment .................... 99 3.3.3 Was tun, wenn die Datenübertragung nicht funktioniert? ......101 Fehlermeldungen, Störungen ................103 Fehler- und Sondermeldungen ................. 103 Diagnose ......................106 4.2.1 Allgemeines....................106 4.2.2 Vorgehen....................106 719 S Titrino...
  • Seite 4 "Tit.HCl" ...................... 135 6.3.4 "Tit.NaOH" ....................136 6.3.5 "Br_No"....................... 137 Validierung / GLP ....................138 Gewährleistung und Konformität ..............139 6.5.1 Gewährleistung..................139 6.5.2 EU Konformitätserklärung................140 6.5.3 Zertifikat für Konformität und Systemvalidierung........141 Lieferumfang und Bestellbezeichnungen............142 Index.........................145 719 S Titrino...

  • Seite 5: Einführung

    1.1 Gerätebeschreibung Einführung 1.1 Gerätebeschreibung Der 719 S Titrino ist ein Titrator zur schnellen und präzisen Durchführung von Endpunkt- Titrationen. Die Titrationsabläufe sind weitgehend frei definierbar. Die Titriermethoden können im in- ternen Methodenspeicher gesichert werden. Die wichtigsten Methoden sind bereits gebrauchsfertig im internen Methodenspeicher abgelegt und können geladen, verändert...

  • Seite 6: Bedienungselemente

    1.2 Bedienungselemente 1.2 Bedienungselemente Geräte-Vorderseite: 719 S Titrino...
  • Seite 7 Startet Abläufe, z.B. Titrationen, Konditionieren. Identisch mit der Taste <START> des separaten Tastenfeldes. Lampen: "Statistics" Lampe leuchtet wenn die Funktion "Statistik" (Berechnung von Mit- telwert und Standardabweichung) eingeschaltet ist. "Silo" Lampe leuchtet, wenn der Silospeicher (für Probendaten) einge- schaltet ist. 719 S Titrino...

  • Seite 8: Geräterückseite

    1.2 Bedienungselemente Geräte-Rückseite: 719 S Titrino...
  • Seite 9 Anschluss für das separate Tastenfeld Analogausgang zum Anschluss eines Schreibers Anschluss für das Netzkabel Bei Netzen, in denen die Netzspannung mit starken HF-Störungen überlagert ist, soll der Titrino über ein zusätzliches Netzfilter betrieben werden, z.B. Metrohm Netz- filter 615. Netzschalter Erdungsbuchse Anschluss für Rührer...

  • Seite 10: Manuelle Bedienung

    CLEAR Löscht Eingaben, setzt Spezial- werte. ENTER Übernimmt Werte. STOP Stoppt Methoden. QUIT Austritt aus Abfragen, Wartezei- ten, Drucken. START Startet Methoden. Die Drittfunktionen (Funktionen in der Dreiecksfläche) des Tastenfeldes dienen der For- meleingabe, siehe Seite 39. 719 S Titrino...

  • Seite 11: Prinzip Der Dateneingabe

    • Mit der Taste <QUIT> verlassen Sie eine Abfrage oder eine Gruppe, sie führt immer eine Ebene hö- her. • In unserem Beispiel verlassen Sie durch <QUIT> SET pH ******** die Abfragengruppe "configuration" und gelangen zur Anzeige des Titriermodes und der gewählten Methode. 719 S Titrino...

  • Seite 12: Texteingabe

    Sie die Taste <>>. 3. Der Cursor springt an die letzte Position des Textes, sie blinkt. Sie können nun die Zeichen von hinten nach vorne mit <CLEAR> löschen oder weitere Zeichen an den bestehenden Text anfügen. 719 S Titrino...

  • Seite 13: Bedienungslehrgang

    2.4 Bedienungslehrgang In diesem kurzen Bedienungslehrgang lernen Sie anhand der wichtigsten Anwendungen mit dem 719 S Titrino schnell und effizient zu arbeiten. Stellen Sie Ihren Titrino auf und schliessen Sie die Peripheriegeräte an die Sie benötigen, siehe dazu Kapitel 5.
  • Seite 14 2 × <QUIT> • Mit <QUIT> verlassen Sie die Abfrage und gelan- gen eine Ebene höher zur Gruppe "Verschiedenes", durch nochmaliges Drücken von <QUIT> verlassen Sie das Menü "configuration" und gelangen wieder in den Grundzustand. SET pH ******** 719 S Titrino...

  • Seite 15: Ausarbeiten Einer Methode, Endpunktitration Einer Säure

    • Im Regelbereich erfolgt die Titriermittelzugabe gere- >SET1 gelt in Abhängigkeit des Messwerts (aus: grösster Regelbereich Regelbereich, d.h. langsame Titration). Wählen Sie einen Bereich von 3 pH Einheiten. >SET1 Regelbereich <ENTER> Maximal mögliche Titriergeschwindigkeit ausserhalb >SET1 des Regelbereichs. Max.Rate 10.0 ml/min <ENTER> 719 S Titrino...
  • Seite 16 Klammern können Sie folgende Symbole verwenden: EP# Endpunkte, z.B. EP1. RS# Zuvor berechnete Resultate, z.B. kann RS1 in der zweiten Formel verwendet werden. C## Rechenkonstanten, z.B. C01. C00 ist reserviert für das Probeneinmass. Bedeutung der verschiede- nen Rechenwerte siehe Seite 40. 719 S Titrino...
  • Seite 17 Sie 0.1 ein. C-fmla C02: molare Masse von HCl = 36.47 g/mol. Geben Sie >C02 36.47 ein. 36.47 <ENTER> Es fehlt noch die Variable C00, sie ist für das Probeneinmass reserviert und kann direkt eingegeben werden. 719 S Titrino...
  • Seite 18 • Gehen Sie mit <ENTER> in die Resultatanzeige. SET pH ******** 3.71 g/l Falls Sie einen Drucker angeschlossen haben, können Sie Reportblöcke definieren, die am Titrationsende automatisch ausgedruckt werden. Um den Drucker zu installieren siehe Seite 119. 719 S Titrino...

  • Seite 19: Reports Ausdrucken

    Sie die Abfrage mit <QUIT>. Sie können Ihre Reports nun mit der Tastenfolge <PRINT><REPORTS><ENTER> aus- drucken. Der Ausdruck sieht wie folgt aus: Kennung des Reporttyps (fr=full report) Gerätetyp, Gerätenummer und Programmversion 719 S Titrino 18200 719.0021 Datum 2002-03-07 Zeit 17:34...

  • Seite 20: Methoden Speichern/Laden

    • Sie können die gewünschte Methode entweder mit oder <SELECT> auswählen (die Methoden werden Texteingabe nacheinander aufgerufen) oder deren Bezeichnung direkt eingeben. <ENTER> • Die Methode laden Sie dann mit <ENTER> SET pH Saeure Die Methode ist titrierbereit. 719 S Titrino...

  • Seite 21: Ph-Kalibrierung

    ******** rierdaten angezeigt: Asymmetrie-pH und Steilheit. pH(as) 6.89 Steilh. 0.985 Die Kalibrierdaten können jederzeit unter der Taste <CAL.DATA> gesichtet werden. Un- sere Kalibrierdaten sind unter ">Messeingang 1" abgelegt. Der Kalibrierreport kann mit der Tastenfolge: <PRINT><CAL.DATA><ENTER> ausgedruckt werden. 719 S Titrino...

  • Seite 22: Statistik, Säurekapazität Von Trinkwasser

    • Regelbereich verkleinern (Achtung: Titration kann überschiessen) • Max.Rate vergrössern • Min.Rate vergrössern Mehr über die Bedeutung der Regelparameter finden Sie auf Seite 31. Nach der Titration wird direkt das berechnete Resultat angezeigt und der Report ausge- druckt. 719 S Titrino...
  • Seite 23 Schalten sie nun die Statistikberechnungen ein, drücken Sie dazu <STATISTICS>. Die LED "Statistics" leuchtet nun. Es werden Doppelbestimmungen durchgeführt. • Führen Sie zwei Titrationen durch. Nach der zweiten Titration erhalten Sie einen Ausdruck mit Statistikberechnungen. 719 S Titrino 18200 719.0021 Datum 2002-03-07...
  • Seite 24 Mittelwert und Standardabweichung werden neu be- rechnet und können in der Anzeige gesichtet werden. Mit <PRINT><REPORTS><ENTER> können Sie einen neuen Report ausdrucken. Mit <PRINT> <STATISTICS><ENTER> können Sie eine Statistikübersicht drucken, in diesem Report ist das gelöschte Resultat mit einem ∗ markiert. 719 S Titrino...

  • Seite 25: Konfiguration, Taste

    FX-200, 300, 320 Precisa: Typen mit RS232C-Schnittstelle Wahl der Kurve für die Ausgabe am Analogausgang (U, Kurve: dU/dt, V, dV/dt, U(rel), T Spannung dU/dt: Messwertdrift Volumen dV/dt Volumendrift U(rel): Regelabweichung bei SET Temperatur bei MEAS T 719 S Titrino...

  • Seite 26: Verschiedene Einstellungen

    Parität (gerade, ungerade, keine) Parität: keine Handshake (HWeinf, Hwvoll, SWChar, SWZeile, kein) Handshake: Hweinf siehe Seiten 95ff. Kontrolle via RS232 Schnittstelle (ein, aus) Kontrolle via RS: "aus" heisst der Empfang von Befehlen via RS232.Schnittstelle ist gesperrt. Die Datenausgabe ist möglich. 719 S Titrino...
  • Seite 27 2.5 Konfiguration, Taste <CONFIG> Werte der Common Variablen >Common Variable Common Variable C30...C39 (0... 999999) ± Es werden die Werte aller Common Variablen usw. angezeigt. Erzeugen von Common Variablen siehe Seite 43. 719 S Titrino...

  • Seite 28: Wahl Des Modes, Taste

    • SET: Titration auf vorgegebenen EP (Set Endpoint Titration) • CAL: pH-Kalibrierung (Calibration) • MEAS: Messung (Measuring) Die neu geladenen Modi sind mit einem Satz Standard- parameter belegt und direkt arbeitsbereit, nur bei SET muss der EP gesetzt werden. 719 S Titrino...

  • Seite 29: Parameter, Taste

    Ist EP1 auf "aus", erfolgen keine weiteren Abfragen unter SET1. Regelbereich (Eingabebereich abhängig von der Regelbereich Messgrösse: **titr. 0.01...20.00, aus U, Ipol: 1...2000 mV, aus Upol: 0.1...200.0 µA, aus) <CLEAR> setzt "aus". "aus" heisst grösster Regelbereich, d.h. langsame Titration. 719 S Titrino...

  • Seite 30: Titrationsparameter

    In Richtung höheres pH, grössere Spannung (mehr "positiv"), grössere Ströme. In Richtung kleineres pH, kleinere Spannung, kleinere Ströme. Die Titrationsrichtung ist fixiert, wenn 2 EP's gesetzt sind. In diesem Fall hat die Eingabe der Titrationsrichtung keine Bedeutung. 719 S Titrino...
  • Seite 31 Polarisationsspannung (-1270...1270 mV, in Schritten U(pol) 400 mV von 10 mV) abgefragt. Elektrodentest (aus, ein) Elektrodentest: Test für polarisierte Elektroden. Wird durchgeführt beim Übergang vom inaktiven Grundzustand in eine Messung. "aus" heisst der Test wird nicht durchgeführt. 719 S Titrino...
  • Seite 32 Einzeln gelöschte Resultate werden wieder in die Auswertung einbezogen. "löschen n" Löschen eines Einzelresultates mit Index n. "alle löschen" Die ganze Tabelle wird gelöscht. Index n des zu löschenden Resultates (1...20) löschen Das gelöschte Resultat wird der Statistikberechnung kond. entzogen. 719 S Titrino...

  • Seite 33: Vorwahl Für Den Titrationsablauf

    Probeneinmass abfragen nach dem Start der Titration Einmass abfr.: (Wert, Einh, alle, aus) kond. Mit "alle" wird der Wert, dann die Einheit abgefragt. Puls ausgeben auf Leitung "Activate" (L6, Pin 1) der Aktivierpuls: Buchse Remote (erster, alle, kond., aus) kond. siehe Seite 131. 719 S Titrino...
  • Seite 34 Falls beim Erreichen des EP's die Extraktionszeit noch Titration mit Test auf nicht abgelaufen sein sollte, wird sie abgewartet und die Abschaltung Titration erst beendet, wenn die Extraktionszeit abgelaufen ist. Berechnungen Berechnungen werden durchgeführt. Datenausgabe Die Daten werden ausgegeben. (Nachkonditionieren) Nachkonditionieren wird durchgeführt. 719 S Titrino...
  • Seite 35 Setzen Sie einen grossen Regelbereich für steile Kurven. Flachere Kurven hingegen benötigen einen kleineren Regelbereich. Eine erste gute Näherung für den Beginn des Regelbereiches erhalten Sie beim Schnittpunkt der Tangenten: "steile Kurven" "flache Kurven" U/mV U/mV Regel- bereich Regel- bereich V/mL V/mL 719 S Titrino...
  • Seite 36 6 µL/min 5 µL (50 mL) 60 µL/min 30 µL/min 15 µL/min Gleiche Abschaltzeit bei unterschiedlichen kleinsten Volumeninkrementen heisst unterschiedliche Abschaltpunkte. Bei Verwendung des Stoppkriteriums "Drift" hingegen bleibt der Abschaltpunkt immer bei der gleichen Kurvensteilheit dV/dt (gleiche Arbeitsbedingungen). 719 S Titrino...
  • Seite 37 Seite 126. Dies ist besonders wichtig bei sehr schnellen Titrationsreaktionen und bei steilen Kurven. Titrationszeit ist zu lang. • "Min.Rate" höher setzen. • "Max.Rate" höher setzen. • "Regelbereich" kleiner machen. Titrationsresultate streuen zu • "Min.Rate" tiefer setzen. stark. 719 S Titrino...

  • Seite 38: Parameter Für Meas

    Polarisationsspannung (-1270...1270 mV, in Schritten U(pol) 400 mV von 10 mV) abgefragt. Elektrodentest (aus, ein) Elektrodentest: Test für polarisierte Elektroden. Wird durchgeführt beim Übergang vom inaktiven Grundzustand in eine Messung. "aus" heisst der Test wird nicht durchgeführt. 719 S Titrino...
  • Seite 39 Probeneinmass abfragen nach dem Start der Messung Einmass abfr.: (Wert, Einh, alle, aus) Mit "alle" wird der Wert, dann die Einheit abgefragt. Puls ausgeben auf Leitung "Activate" (L6, Pin 1) der Aktivierpuls Buchse Remote (ein, aus) siehe Seite 131. 719 S Titrino...

  • Seite 40: Parameter Für Cal

    Titrino eine Wartezeit passend zur Drift, siehe Seite 32. Der Messwert wird übernommen, sobald das erste Kriterium (Drift oder Zeit) erfüllt ist. Sind Drift und Zeit auf "aus" wird der Messwert sofort übernommen. Elektrodenidentifikation (bis 8 ASCII-Zeichen) Elektr.Id 719 S Titrino...
  • Seite 41 Einzeln gelöschte Resultate werden wieder in die Auswertung einbezogen. "löschen n" Löschen eines Einzelresultates mit Index n. "alle löschen" Die ganze Tabelle wird gelöscht. Index n des zu löschenden Resultates (1...20) löschen Das gelöschte Resultat wird der Statistikberechnung entzogen. 719 S Titrino...
  • Seite 42 Die Kalibrierung kann jederzeit mit <STOP> abgebro- chen werden. Die Daten werden ausgegeben. Datenausgabe Kalibrierdaten stehen für Berechnungen zur Verfügung: C46: pHas C47: Elektrodensteilheit Kalibrierdaten können mit der Taste <CAL.DATA> jederzeit gesichtet und der Kalibrierreport mit der Tastenfolge <PRINT><CAL.DATA><ENTER> ausgedruckt werden. 719 S Titrino...

  • Seite 43: Resultatberechnungen

    Formel löschen. • Um die Formel ganz zu löschen, drücken Sie <CLEAR>, es steht nur noch RSX in der Anzeige. Übernehmen Sie mit <ENTER>. Wird eine Formel mit <ENTER> gespeichert, werden Resultattext, Anzahl Nachkommastellen und Resultateinheit abgefragt: 719 S Titrino...
  • Seite 44 Unter der Taste <C-FMLA> werden diejenigen C-FMLA Rechenkonstanten C01...C19 abgefragt, die Sie in den Formeln verwendet haben. Die Eingaben sind methodenspezifisch und werden im Methodenspeicher gespeichert. Der Rechenreport kann mit der Tastenfolge <PRINT><SELECT> (Taste mehrmals drücken bis "Rechn" erscheint) <ENTER> ausgedruckt werden. 719 S Titrino...

  • Seite 45: Statistikberechnungen

    Bereits gelöschte Resultate werden wieder in die Auswertung einbezogen. "löschen n" Löschen eines Einzelresultates mit Index n. "alle löschen" Die ganze Tabelle wird gelöscht. Index n des zu löschenden Resultates (1...20) löschen Das gelöschte Resultat wird der Statistikberechnung entzogen. 719 S Titrino...
  • Seite 46 Statistikauswertung entzogen. • Beim Methodenwechsel wird die alte Statistiktabelle gelöscht und die Statistikanweisung der neuen Methode befolgt. • Alte, nicht mehr benötigte Resultate in der Statistiktabelle können mit "alle löschen" gelöscht werden (unter Taste <PARAM>, ">Statistik", "Res.Tab:"). 719 S Titrino...

  • Seite 47: Common Variable

    Mittelwerte (MNX) können zugewiesen werden. Die Werte der Common Variablen bleiben über alle C39= Methoden erhalten bis sie überschrieben oder gelöscht werden. Sie können unter der Taste <CONFIG> gesichtet werden. Löschen einer Zuweisung: <CLEAR> + <ENTER> 719 S Titrino...

  • Seite 48: Datenausgabe

    Werten jederzeit wieder ausgedruckt werden. Tastenfolge: <PRINT><REPORTS><ENTER>. Die Reports werden ausgegeben wie in der Methode definiert. Originalreports haben den doppelten Schlussstrich ====, während Nachberechnungen durch den einfachen Schlussstrich ---- gekennzeichnet sind. Reportausgaben können mit <QUIT> abgebrochen werden. 719 S Titrino...
  • Seite 49 2.11 Datenausgabe Beispiel für einen Report: Voller Resultatreport 719 S Titrino 18200 719.0021 Datum 2002-03-07 Zeit 17:34 pHc(init) 6.29 SET pH Saeure 0.0628 ml 4.26 m-Wert 5.02 mmol/l Mittelw.(2) m-Wert 5.04 0.028 mmol/l 0.56 Gerätebezeichnung, Eingabe siehe Seite 22 Gerätebez.

  • Seite 50: Bemerkung

    >Resultate anzeigen RS1...RS9 gefundene EP's bei SET >EP's anzeigen EP1,EP2 Mittelwerte und Anzahl >Mittelwert anzeigen m(RS1)...m(RS9),n Einzelwerte absolute Standardabweichung >Std.Abweichung anzeigen s(RS1)...d(RS2) verschiedene (Fehler-)Meldungen >Meldungen anzeigen bei MEAS >Messwert anzeigen bei CAL >Kalibrierung anzeigen pH(as) und Steilheit 719 S Titrino...

  • Seite 51: Methodenspeicher, Taste

    Methode aus dem Methodenspeicher löschen (Eingabe Methode: einer Methodenkennzeichnung, die im Speicher enthalten ist) Zur Sicherheit wird nochmals nachgefragt, ob die Methode wirklich gelöscht werden soll. Mit <ENTER> wird sie gelöscht, mit <QUIT> gelangen Sie in den Arbeitsspeicher. 719 S Titrino...
  • Seite 52 Das Inhaltsverzeichnis des Methodenspeichers können Sie mit der Tastenfolge <PRINT><USER METH><ENTER> ausdrucken. Dokumentieren Sie Ihre Methoden (z.B. Parameter-Report, DEF-Report und C-FMLA- Report)! Wenn Sie einen PC besitzen, machen Sie mit Hilfe des Programmes Vesuv 6.6008.XXX regelmässig ein Methoden-Backup. 719 S Titrino...

  • Seite 53: Kalibrierdaten, Taste

    (keine Eingabe möglich) Falls im Mode CAL eine Elektrodenidentifikation eingetragen wurde, wird dieser Eintrag hier nach der Kalibrierung automatisch eingetragen. Der Kalibrierreport mit den Daten für den aktuellen Messeingang kann jederzeit ausgedruckt werden mit der Tastenfolge: <PRINT><CAL.DATA><ENTER>. 719 S Titrino...

  • Seite 54: Aktuelle Probendaten, Taste

    Rechengrössen können via Tastatur, via Waage mit spezieller Eingabevorrichtung eingegeben werden. Probeneinmass (6-stellige Zahl ±X.XXXXX) Einmass 1.0 g Eingabe via Tastatur oder via Waage. Einheit des Probeneinmasses (g, mg, mL, µL, pc, keine Einmass-Einheit: Einheit oder bis 5 ASCII-Zeichen) Wahl mit <SELECT>. 719 S Titrino...

  • Seite 55: Silospeicher Für Probendaten

    Silospeicher zu editieren. Beim Mischbetrieb, Eingabe der Id's von Hand und Gewichte mit der Waage, werden die Daten von der Waage in diejenige Zeile geschickt, in der gerade editiert wird. Die Daten müssen am Titrino mit <ENTER> bestätigt werden. 719 S Titrino...

  • Seite 56: Taste Mit Zugeschaltetem Silospeicher

    Abarbeiten gesperrt. Zum Zeichen, dass eine Zeile gelöscht war, erscheinen sie mit " ∗ ". Das Zeichen ∗ zeigt an ,dass die Zeile gelöscht war. Gelöschte Zeilen können wieder aktiviert werden, wenn die entsprechende Zeile neu editiert wird. 719 S Titrino...
  • Seite 57 Bestimmungen keine neuen Silozeilen eingeben. Silospeicher mit Datenzirkulation "ein" Silospeicher enthält 35 Zeilen. 6 der 35 Zeilen wurden abgear- Nächste freie Zeile ist 36. beitet. Die abgearbeiteten Zeilen wurden an den Schluss des Silospeichers kopiert: Ihr Silo ist gefüllt bis Zeile 719 S Titrino...

  • Seite 59: Operation Via Rs232 Interface

    Entries which start with $, trigger some- thing. They are thus called triggers. Values of objects can not only be queried, they can also be modified. Values are always entered in quotes, for example: &Config.Aux.Language "english" 719 S Titrino...

  • Seite 60: Call Up Of Objects

    'Language' at this level: ..L quire n+1 preceding dots. Change from node 'Language' via the root to If you must jump back to the root, enter a pre- node 'Mode': &M ceding &. 719 S Titrino...

  • Seite 61: Triggers

    Examples: Querying the value of the baud rate: &Config.RSSet.Baud $Q Querying all values of the node "RSSet": &Config.RSSet $Q Querying the path of the node "RSSet": &Config.RSSet $Q.P Start mode: &Mode $G Querying the detailed status: $D 719 S Titrino...

  • Seite 62: Status Messages

    Buret in DIS mode .ModeDis: Status conditions of the global $H: The status message of the action which has been held appears. If the process is held because a monitored limit has been violated, its status message is $H.Mode.XXX.XXX. 719 S Titrino...
  • Seite 63 $S .Mode.XXXX.QuickMeas: The instrument gives the status from which it has been stopped. The detailed status information is therefore identical to for the global status $G. Violation of monitored limits with action "end" give the status message $S.Mode.XXX.Inac;EYYY. 719 S Titrino...

  • Seite 64: Error Messages

    Exit: Send new command. Value has been corrected automatically. Exit: Send new command. Instrument at the end of the titration and sample data is edited; the instrument at rest or editing during filling. Exit: &m $S. 719 S Titrino...
  • Seite 65 Exit: Send XON or <QUIT> The RS interface parameters are no longer the same for both devices. Reset. The receive buffer of the Titrino contains an incomplete command missing). Sending from the Titrino is therefore blocked. Exit: Send L or <QUIT>. 719 S Titrino...
  • Seite 66 Same buffer in CAL. Measured value of the second buffer differs less than 6 mV from the measured value of the first buffer. Exit: Correct error or &m $S. E137 XXX Bytes are missing so that the method, the silo line could not be stored. Exit: Send new command. 719 S Titrino...

  • Seite 67: Remote Control Commands

    Method parameters ├ UserMeth Administration of the internal user-memory for methods ├ Config Instrument configuration ├ SmplData Sample specific data ├ Info Current Data ├ Assembly Component data ├ Setup Setting the operating mode └ Diagnose Diagnostics program 719 S Titrino...
  • Seite 68 Input of variable RSX, EPX, CXX 3.2.2.8. │ │ │ up to 9 ├ .CFmla Calculation constants │ ├ Calculation constant C01 │ │ ├ .Value Input of value 0...±999 999 3.2.2.9. │ ├ up to C19 719 S Titrino...
  • Seite 69 .IReq Request of Id's after start id1, id1&2, all, OFF 3.2.2.25. │ ├ .SReq Request of smpl size after start value, unit, all, OFF ditto │ ├ .ActPulse Output of a pulse first, all, cond., OFF 3.2.2.26. 719 S Titrino...
  • Seite 70 Status of statistics calculation ON, OFF 3.2.2.22. │ ├ .MeanN No.of individual determinations 2...20 ditto │ ├ .ResTab Result table │ │ ├ .Select original,delete n,delete all ditto │ │ ├ .DelN Deletion of individual results 1...20 ditto 719 S Titrino...
  • Seite 71 │ │ ├ .Quantity Measured quantity read only ditto │ │ ├ .Bytes Method size in bytes read only ditto │ │ ├ .Checksum Checksum of method read only ditto ├ for each method 719 S Titrino...
  • Seite 72 │ ├ .Handsh Handshake HWs, HWf, SWchar, │ │ SWline, none ditto │ ├ .ComVar Values of common variables │ ├ .C30 0... ±999 999 3.2.2.50. │ ├ up to C39 0... ±999 999 │ 719 S Titrino...
  • Seite 73 │ │ ├ up to 99 lines │ ├ .DelLine Delete silo line 3.2.2.55. │ │ ├ .LineNum Line number 1...99, OFF ditto │ ├ .DelAll Delete silo line 3.2.2.56. │ ├ .CycleLines Cycle lines ON, OFF 3.2.2.57. 719 S Titrino...
  • Seite 74 Number of results in chart read only 3.2.2.63. │ ├ mean │ │ ├ .Mean Mean read only ditto │ │ ├ .Std Absolute standard deviation read only ditto │ │ ├ .RelStd Relative standard deviation read only ditto 719 S Titrino...
  • Seite 75 24 ASCII char 3.2.2.70. │ │ ├ Text line 2 up to 24 ASCII char ditto │ ├ .Assembly Assembly │ ├ CycleTime Cycle time read only 3.2.2.71. │ ├ Volume of Exchange unit read only ditto 719 S Titrino...
  • Seite 76 Automatic output of EOD ON, OFF 3.2.2.76. │ ├ .SetLines Set I/O lines ditto │ │ ├ Signal on L0 active,inactive,pulse,OFF ditto │ │ ├ up to L 3 │ ├ .ResetLines Reset I/O lines ditto │ 719 S Titrino...
  • Seite 77 When stopped ON, OFF ditto │ │ ├ Begin of method ON, OFF ditto │ │ ├ End of process ON, OFF ditto │ │ ├ Error ON, OFF ditto │ │ ├ When “hold" ON, OFF ditto 719 S Titrino...
  • Seite 78 .Initialise Set default values 3.2.2.88. │ ├ .Select Selection of branch ActMeth,Config,Silo,Calib │ Assembly,Setup,All ditto ├ .RamInit Initialization of working mem. 3.2.2.89. ├ .InstrNo Device Identification 3.2.2.90. ├ .Value Input of device identification 8 ASCII characters ditto 719 S Titrino...
  • Seite 79 3.2 Remote control commands &Diagnose Object Description Input range Reference & Root ├ Diagnose Diagnose ├ .Report Output of adjustment parameters 3.2.2.91. 719 S Titrino...

  • Seite 80: Description Of The Remote Control Commands

    In place of "RSX", a result name may be entered (.TextRS). This name is out- putted in the report full, short. It is used for the result and the corresponding mean value. 3.2.2.6. Mode.Def.ComVar.C30 RSX, MNX, EPX, CXX Mode.Def.ComVar.C31 etc., up to .C39 719 S Titrino...
  • Seite 81 Dynamics, control range in pH, mV (with U and Ipol) or µA (with Upol). The corresponding unit can be read with .UnitDyn. .MaxRate: Maximum allowed titration rate in mL/min. Max. means maximum possible rate with the Exchange Unit in current use. .MinRate: Minimum titration rate in ul/min. 719 S Titrino...
  • Seite 82 Parameter for SET: Pause time 2 in s. Is waited off after the dispensing of the start volume. 3.2.2.17. Mode.Parameter.TitrPara.ExtrT 0...999 999 Parameter for SET: Extraction time in s. 3.2.2.18. Mode.Parameter.TitrPara.MeasInput 1, 2, diff. Mode.Parameter.TitrPara.Ipol -127...1...+127 Mode.Parameter.TitrPara.Upol -1270...400...+1270 Mode.Parameter.TitrPara.PolElectrTest ON, OFF Parameters for SET: 719 S Titrino...
  • Seite 83 Single result lines are removed from the statistics calcu- lation. All results of the corresponding line in the statistics table are deleted. Specification of the line number in .ResTab.DelN. 719 S Titrino...
  • Seite 84 If the equilibration time has never been edited, it is automatically calculated by the instrument to match the drift, see page 34. After it has been edited once, it remains in force with the set value. 3.2.2.28. Mode.Parameter.Measuring.MeasInput 1, 2, diff. Mode.Parameter.Measuring.Ipol ±127...1...+127 Mode.Parameter.Measuring.Upol ±1270...400...+1270 719 S Titrino...
  • Seite 85 34. After it has been edited once, it remains in force with the set value. 3.2.2.34. Mode.Parameter.Calibration.ElectrodeId up to 8 ASCII char Parameters for CAL: Electrode identification. It is classified under calibration data, see 3.2.2.59. 3.2.2.35. Mode.Parameter.Calibration.SmplChanger ON, OFF 719 S Titrino...
  • Seite 86 Selection of the character set and the graphics control characters of the Ti- trino. IBM means the IBM character set following character set table 437 and IBM graphics control characters. Select 'IBM' for work with the computer. 3.2.2.41. Config.PeriphUnit.Balance Sartorius,Mettler,Mettler AT, AND,Precisa Config.PeriphUnit.Plot U, dU/dt, V, dV/dt, U(rel), T 719 S Titrino...
  • Seite 87 Output of the program version. The Titrino sends "719.0021" on requests with $Q. 3.2.2.49. Config.RSSet Config.RSSet.Baud 300, 600, 1200, 2400, 4800, 9600 Config.RSSet.DataBit 7, 8 Config.RSSet.StopBit 1, 2 Config.RSSet.Parity even, odd, none Config.RSSet.Handsh HWs, HWf, SWchar, SWline, none 719 S Titrino...
  • Seite 88 .99 Contents of a silo line. .Method: Method used to process the sample, from the method memory or from the card. .Id: The identifications Id1...Id3 can also be used as sample-specific calculation constants C21...C23 in formulas. 719 S Titrino...
  • Seite 89 ' at the beginning. Then an individual identifier for each report follows. Reports which are triggered by RS232 ($G) have the same introducer but without pre- ceding space, i.e. they start with '. 3.2.2.59. Info.CalibrationData Info.CalibrationData.Inp1.pHas -20.00...7.00...+20.00 Info.CalibrationData.Inp1.Slope -9.999...1.000...+9.999 Info.CalibrationData.Inp1.Temp -170.0...25.0...+500.0 719 S Titrino...
  • Seite 90 "41", µA (with Upol) "43.7" or °C (with T) "25.0". In MEAS final measured value. C41: End volume with SET in ml, "12.5360". C42: Time from start of titration to end in s, "62". C43: Volume drift on start of a SET titration from the conditioning in ul/min, "3.5". 719 S Titrino...
  • Seite 91 "127". From the cycle number and the cycle time (see 3.2.2.71), a time frame can be set up. The cycle number is set to 0 on switching on the instrument, on every start and for QuickMeas. It is incremented as long as the instrument remains switched on. 719 S Titrino...
  • Seite 92 3.2.2.69. Info.ActualInfo.EP.Index read only Info.ActualInfo.EP.X read only Info.ActualInfo.EP.Y read only .EP.X"1.234" Volume coordinate of the EP .EP.Y"5.34" Measured value coordinate of the EP 3.2.2.70. Info.ActualInfo.Display.L1 up to 24 ASCII characters 719 S Titrino...
  • Seite 93 Measurement in assembly. The measuring function can only be started via RS Control. When the measuring function is switched on, no method can be started at the Titrino. .Input: Selection of the potentiometric measuring input 1, 2, diff., polar- ized electrodes or temperature. 719 S Titrino...
  • Seite 94 All paths are sent absolute, i.e. from the root. 3.2.2.79. Setup.Trace ON, OFF The Titrino automatically reports when a value has been confirmed with <en- ter> at the Titrino. Message, e.g.: &SmplData.OFFSilo.Id1"Trace" The beginning of the message is marked by a space (ASCII 32). 719 S Titrino...
  • Seite 95 The automatic transmission is switched on/off with 'SendStatus'. 3.2.2.83. Setup.SendMeas.Select Assembly, Titrator Selection of the unit of which the measured values should be sent (3.2.2.84 or 3.2.2.85). 3.2.2.84. Setup.SendMeas.Assembly.CyclNo ON, OFF Setup.SendMeas.Assembly.V ON, OFF Setup.SendMeas.Assembly.Meas ON, OFF 719 S Titrino...
  • Seite 96 ON, OFF Setup.AutoInfo.T.E ON, OFF Setup.AutoInfo.T.H ON, OFF Setup.AutoInfo.T.C ON, OFF Setup.AutoInfo.T.O ON, OFF Setup.AutoInfo.T.N ON, OFF Setup.AutoInfo.T.Re ON, OFF Setup.AutoInfo.T.Si ON, OFF Setup.AutoInfo.T.M ON, OFF Setup.AutoInfo.T.EP ON, OFF Setup.AutoInfo.T.RC ON, OFF Setup.AutoInfo.I ON, OFF Setup.AutoInfo.O ON, OFF 719 S Titrino...
  • Seite 97 Current method. Parameters, calculations, and assignments for the data output, operands C01...C19. Silo: The silo memory is deleted. Same function as delete entire silo. Calib: pH calibration data for all measuring inputs. Config: All values under &Config. Assembly: All values under &Assembly. 719 S Titrino...
  • Seite 98 Initializes instrument, see page 116. All parameters are set to their default value and error messages are cleared. The user and silo memories will be de- leted. The user memory contains the default user methods from Metrohm. 3.2.2.90. Setup.InstrNo Setup.InstrNo.Value serial number, 8 ASCII characters Instrument identification for report output.

  • Seite 99: Properties Of The Rs 232 Interface

    Parity Bit 1 or 2 Stop Bit Only a shielded data cable (for example, METROHM D.104.0201) may be used to couple the Titrino with foreign devices. The cable shield must be properly grounded on both instruments (pay attention to current loops; always ground in a star-head formation).
  • Seite 100 Titrino sends XOFF. After this, it can receive maximum 6 extra characters and store them. The string sent previously is now processed by the Titrino. Afterwards, the Ti- trino sends XON and is again ready to receive. 719 S Titrino...
  • Seite 101 XOFF is received the Titrino completes sending the line already started. If data output is disabled for more than 3 s by XOFF, E43 appears in the display. Hardware-Handshake, HWs Titrino as Receiver : Titrino external device Time 719 S Titrino...
  • Seite 102 All handshake inputs are checked at the Titrino, handshake outputs are set. Titrino as Receiver : Titrino external device Time Titrino as Sender: Titrino external device Time The data flow can be interrupted by deactivating the CTS line. 719 S Titrino...

  • Seite 103: Pin Assignment

    (<-3 V): OFF state voltage positive (>+3 V): ON state In the transitional range from +3 V to -3 V the signal state is undefined. Driver 14C88 according to EIA RS 232C specification Receiver 14C89 " " 719 S Titrino...
  • Seite 104 Contact arrangement at plug (female) for RS 232C socket (male) View of soldered side of plug Ordering numbers: K.210.9004 and K.210.0001 No liability whatsoever will be accepted for damage or injury caused by im- proper interconnection of instruments. 719 S Titrino...

  • Seite 105: Was Tun, Wenn Die Datenübertragung Nicht Funktioniert

    Der Datentransfer wurde während eines Kurvenausdruckes hardwaremässig unterbrochen. Verbindungen wieder herstellen, Drucker aus-/einschalten. Der Zeilenabstand stimmt nicht. Der Drucker emuliert den eingestellten Mode nicht richtig. Meist handelt es sich um den IBM-Mode. Den Drucker auf eine andere Emulation stellen (z.B. Epson). 719 S Titrino...

  • Seite 107: Fehlermeldungen, Störungen

    Grösse nicht berechnet werden konnte, die für Mittelwert- berechnungen vorgesehen war. Die Bestimmung wurde manuell abgebrochen. Manueller Abbruch Der Silospeicher ist zugeschaltet, aber leer und es wurde eine Silo leer Titration gestartet. Abhilfe: Füllen Sie mindestens 1 Silozeile bevor Sie die erste 719 S Titrino...

  • Seite 108: Fehlermeldungen Im Zusammenhang Mit Dem Datentransfer

    Die Geräteabgleichdaten wurden überschrieben. system error 3 Austritt: <CLEAR>. Standardabgleichdaten werden gesetzt. Die Fehlermeldung erscheint immer wieder nach dem Ein- schalten bis das Gerät neu abgeglichen wird (Metrohm Servi- ce). Es ist kein Temperaturfühler angeschlossen (bei MEAS T). Temp.Sensor prüfen Austritt: Pt100 oder Pt1000 anschliessen oder <STOP>.
  • Seite 109 Austritt: <QUIT> Die RS-Schnittstellenparameter sind nicht mehr an beiden Geräten gleich. Neu einstellen. Der Empfangspuffer des Titrinos enthält eine nicht vollständige Zeichenkette (L fehlt). Das Senden des Titrinos ist deshalb blockiert. Austritt: L senden oder <QUIT>. 719 S Titrino...

  • Seite 110: Diagnose

    4.2. Diagnose 4.2 Diagnose 4.2.1 Allgemeines Der 719 S Titrino ist ein sehr präzises und zuverlässiges Messgerät. Dank seines robus- ten Aufbaus können seine Funktionen kaum durch äussere mechanische oder elektrische Einflüsse beeinträchtigt werden. Obwohl nicht ganz auszuschliessen ist, dass im Gerät eine Störung auftreten könnte, erscheint die Möglichkeit doch grösser, dass Fehlfunktionen durch Fehlbedienung oder...

  • Seite 111: Benötigte Geräte

    4.2. Diagnose 4.2.3 Benötigte Geräte: Spannungskalibrator, z. B. 1.773.0010 Metrohm-pH-Simulator − oder 1.767.0010 Calibrated Reference for mV, pH, Ω µS, °C Hochohmiges Verbindungskabel 6.2108.060 − Kabel 3.496.5070 − Wechseleinheiten möglichst unterschiedlicher Zylindervolumina (oder Dummy-Wechseleinheit 3.496.0070) − Stoppuhr oder Uhr mit Sekundenzeiger −...

  • Seite 112: Tastaturtest

    0 . . . 9 Zylindercode, Datum, Uhrzeit • Wechseleinheit oder Dummy auf den Titrino setzen und die Bürettenspitze in ein Auffanggefäss stecken. • <0> drücken. 719 S Titrino...

  • Seite 113: Analog-Ausgang-Test

    • <6> drücken. m o t o r - t i m e r t e s t • <Enter> drücken. p o t . m e t e r d V / d t 1 0 ? 719 S Titrino...

  • Seite 114: Hochohmige Messeingänge Prüfen

    1 . . . 5 Hochohmige Messeingänge prüfen • Messeingang ‘Ind I’ über hochohmiges Verbindungskabel (z. B. 6.2108.060) mit ei- nem Spannungskalibrator (z. B. pH-Simulator Metrohm 773) verbinden. Kalibrator auf Spannung 0 mV stellen. • <1> drücken.
  • Seite 115 1 4 . 3 k Ω ? • Widerstandsdekade (oder geeigneten Widerstand 14.3 kΩ 0.1%) über Kabel 3.496.5070 an Buchse ‘Pol’ anschliessen. Dekade auf 14.3 kΩ. • <Enter> drücken. 719 S Titrino...

  • Seite 116: Extern- Ein- Und Ausgänge

    • Kabel und Widerstandsdekade wieder entfernen. Extern- Ein- und Ausgänge Dieser Test ist nur sinnvoll, wenn der 719 S Titrino über den Stecker am Anschluss ‘Remote ‘ mit andern Geräten zu- sammengeschaltet benützt wird. Zudem wird für diesen Test ein Teststecker 3.496.8510 benötigt, der normalerweise im Reparaturservice eingesetzt wird.
  • Seite 117 1. Im Fehlerfall erscheint eine Errormeldung (Ist der Teststecker nicht angeschlossen, error 68 erscheint zum Beispiel die Errormeldung 2. Tritt kein Fehler auf, so erscheint nach ca. 5 s R S 2 3 2 t e s t o . k . • Teststecker entfernen. 719 S Titrino...

  • Seite 118: Spindelantrieb Und Hahnumschaltung

    • <FILL> (am Gerät) betätigen und gleichzeitig die Zeit messen, bis Titrino wieder in Position 'ready' ist. Zeiten für Füllen: pro Hahnzyklus je für Füllen 20 s (Toleranz: 10 %) Allgemein gilt: Spindel und Hahn müssen sich mit gleichmässiger Geschwindigkeit bewe- 719 S Titrino...

  • Seite 119: Erstellen Der Ausgangslage

    Stoppuhr die Zeit messen. Die Zeit soll ca. 90...110 s betragen. • Potentiometer 'dV/dt' an Rechtsanschlag stellen. • <FILL> drücken. Erstellen der Ausgangslage Die bei Beginn der Diagnose getrennten Verbindungen zu den peripheren Geräten wieder verbinden und einen kurzen Funktionstest mit diesen durchführen. 719 S Titrino...

  • Seite 120: Ram Initialisieren

    Es werden automatisch die Abgleich-Grundwerte geladen. Das Gerät bleibt dadurch messfähig. Allerdings muss evtl. mit einer geringen Genauig- keits-Einbusse gerechnet werden. Ein neuer optimaler Abgleich kann vom Metrohm- Service durchgeführt werden. Die Fehlermeldung 'system error 3' erscheint immer nach dem Einschalten des Gerätes, bis dieser Abgleich durchgeführt wurde.

  • Seite 121: Entspannung Einer Blockierten Spindel Mit Aufgesetzter Wechseleinheit

    • Geräteoberteil samt Wechseleinheit durch die mit dem Pfeil angegebene Bewe- gung abheben Die elektronischen Schaltungen sind jetzt zugänglich! Diese auf keinen Fall berühren! • Spindel durch Drehen am grossen Zahnrad vom mechanischen Anschlag entfer- nen. (Bei Motorstillstand Spindel von Hand in 0-Position bringen.) 719 S Titrino...

  • Seite 122: Vorbereitungen

    5.1 Zusammenschalten der Geräte 5.1.1 Titrino mit Rührer oder Titrierstand Rührerkabel Rührer oder Titrierstand Tastatur 6.2132.110 Anstelle des Magnetrührers 728 können auch der Stabrührer 802 oder der Ti-Stand 727 oder 703 mit dem Kabel 6.2108.100 ange- schlossen werden. 719 S Titrino...

  • Seite 123: Anschluss Eines Druckers

    Data Bit: Stop Bit: keine Parität: keine Handshake: HWeinf Senden an: Seiko Custom 6.2125.130 Baud Rate: 9600 keine nötig, in der Metrohm-Version DP40-S4N Data Bit: bereits voreingestellt Stop Bit: IDP-560 EMULATION FONT MAP =GERMANY Parität: keine PRINT=REVERSE Handshake: HWeinf LITTLE...

  • Seite 124: Anschluss Einer Waage

    Der Waagentyp muss am Titrino mit der Taste <CONFIG> vorge- wählt werden. Waage und Drucker können gleichzeitig mit Hilfe des Abzweigste- ckers 6.2125.030 angeschlossen werden. Die Waage muss dann auf dem Steckplatz "data in" des Abzweigsteckers eingesteckt werden. 719 S Titrino...

  • Seite 125: Anschluss Des Probenwechslers

    • Soll mit dem Probenwechsler eine Kalibrierung durchgeführt wer- den, muss am Titrino der Kalibrierparameter "Probenwechsler: ein" sein. • Bei Zusammenschaltungen mit dem Probenwechsler soll am Titrino "Autostart" unter der Taste <CONFIG> auf "aus" gestellt werden. Der Startbefehl wird vom Probenwechsler aus gegeben. 719 S Titrino...

  • Seite 126: Anschluss Eines Schreibers

    Volumendrift 100 µL/min: 1000 mV U(rel) Regelabweichung 100 mV ∆pH = 1: 1 mV ∆U = 1 mV: 10 mV = 1 µA: ∆I Temperatur 10 mV = ±1 °C: ∆T = 0 °C: 0 mV 719 S Titrino...

  • Seite 127: Anschluss Eines Rechners

    5.1 Zusammenschalten der Geräte 5.1.6 Anschluss eines Rechners Kabel 6.2125.060 (+6.2125.010) Vorwahl am Titrino: RS-Einstellungen: ...........Je nach Steuerprogramm des Rechners Senden an: ........................IBM Vesuv 3.0, PC-Programm für Datenerfassung und Methodensicherung für bis zu 64 Geräte ..................6.6008.200 719 S Titrino...

  • Seite 128: Messfühler Anschliessen, Titriergefäss Einrichten

    Eine Hilfselektrode stellt die galvanische Verbindung zwischen dem Bezugspunkt der Verstärkerschaltung und der Messlösung her. Empfohlene Elektroden: Messeingang Manuelle Bestimmungen Am Probenwechsler Ind I pH-Glaselektrode 6.0133.100 pH-Glaselektrode 6.0130.100 Ind II Doppelt abgeschirmte Ag/AgCl- Doppelt abgeschirmte Ag/AgCl- Referenzelektrode 6.0729.100 Referenzelektrode 6.0729.110 Hilfselektrode 6.0301.100 Hilfselektrode 6.0302.110 719 S Titrino...
  • Seite 129 • Glaselektroden sollten im verwendeten Lösungsmittel ca. 1 Stun- de vorkonditioniert werden. • Erfolgt nach dem ersten Dosierschritt ein zu starker Potential- sprung, kann ein kleines Startvolumen Abhilfe schaffen. • Als "Hilfselektrode" kann manchmal die Erdung der Bürettenspitze 6.1808.030 dienen. Bürettenspitzen ohne diffusionshinderndes Ventil verwenden! 719 S Titrino...
  • Seite 130 • die Rührung effizient ist. Sie soll aber nicht allzu schnell sein, weil Rührtrichter Luftblasen ansaugen und CO oder O die Titration stören können. • der Weg von der Titriermittelzugabe zur Elektrode möglichst gross ist, vgl. Zeichnung unten. Rührer Elektrode Bürette Auf Drehrichtung des Rührers achten! 719 S Titrino...

  • Seite 131: Anhang

    1, (2), 5, 10, 20 oder 50 mL Auflösung 10 000 Schritte pro Bürettenzylinder Titrierbürette 1 interner Dosierer Hilfsbüretten zusätzlich 2: 776 oder 765 Dosimaten Materialien Gehäuse Polybutylenterephthalat (PBTP) Tastaturabdeckung Polycarbonat (PC) Anzeige LCD, 2 Zeilen à 24 Zeichen Zeichenhöhe 5 mm LED Hinterleuchtung 719 S Titrino...

  • Seite 132: Rs232-Schnittstelle

    6.1. Technische Daten Interner Speicher Methodenspeicher für ca. 100 Methoden Datenbank mit 4 Metrohm-Methoden Silospeicher für Probedaten und Resultate RS232-Schnittstelle für Drucker-, Waagen- oder Rechneranschluss: Gerät kom- plett fernsteuerbar von externem Kontrollgerät Remote Input/Output-Leitungen für Probenwechsler-, Roboteranschluss, etc. Analogausgang Ausgangssignal -2000 ...

  • Seite 133: Steckerbelegung Der Buchse Remote

    24 (Input 6) +5 V pin 12 (Input 7) Outputs pin 5 (Output 0) Ready inactive pin 18 (Output 1) Conditioning ok, aktiv wenn Cond.ok pin 4 (Output 2) Titration, aktiv während der Titration 719 S Titrino...
  • Seite 134 15 I ≤ 75 mA +5 V pin 14 0 V: active 5 V: inactive pin 25 Bestellnummern für Stecker: K.210.9004 (Hülse) und K.210.002 Für Schäden, die durch unsachgemässes Zusammenschalten von Geräten entstehen, wird jede Haftung abgelehnt. 719 S Titrino...

  • Seite 135: Zustand Der Leitungen Der Buchse Remote

    6.2 Steckerbelegung der Buchse Remote 6.2.1 Zustand der Leitungen der Buchse Remote 719 S Titrino...

  • Seite 136: Aktivierpuls In Den Modi Set Und Cal

    6.2. Steckerbelegung der Buchse Remote 6.2.2 Aktivierpuls in den Modi SET und CAL 719 S Titrino...

  • Seite 137: Anwendermethoden

    Stoppvolumina oder andere Abbruchbedingungen sollten je nach Probe eingegeben werden. Falls Sie einen Drucker angeschlossen haben, können die Methoden mit Reportanwei- sungen unter der Taste <DEF> ergänzt werden. Folgende Methoden sind verfügbar: 719 S Titrino 18200 719.0021 Datum 2002-03-07 Zeit...
  • Seite 138 2 h bei 105 °C getrocknet, in 40 mL karbonat- >Abbruchbedingungen freiem Wasser aufgelöst. Stopp V: abs. Stopp V 99.99 ml Literatur: Füllgeschw. max. ml/min METROHM Application Bulletin Nr. 206: >Statistik Status: Mittelwert Res.Tab: Original >Vorwahl Konditionieren: Ident.abfragen: Einmass abfr.:...

  • Seite 139: Tit.naoh

    2 h bei 105 °C getrocknet, in 40 mL karbonat- Temperatur 25.0 °C freiem Wasser aufgelöst. >Abbruchbedingungen Stopp V: abs. Literatur: Stopp V 99.99 ml Füllgeschw. max. ml/min METROHM Application Bulletin Nr. 206: >Statistik Status: Mittelwert Res.Tab: Original >Vorwahl Konditionieren: Ident.abfragen: Einmass abfr.: Wert Aktivierpuls:...
  • Seite 140 6.3. Anwendermethoden 6.3.4 "p+m_Val" 719 S Titrino 18200 719.0021 Bestimmung der Säurekapazität bzw. des Datum 2002-03-07 Zeit 13:17 und pK von Wasser und Abwasser. p+m_Val S 8.2 S 4.3 parameters Als p-Wert bezeichnet man die Menge Säure, >SET1 die zugegeben werden muss, um einen pH- EP bei pH 8.20...

  • Seite 141: Br_No

    3 g Probe in 20 – 100 mL Lösungsmittel. >Statistik Blindprobe gleich titrieren. Status: Mittelwert Res.Tab: Original Literatur: >Vorwahl ASTM D 1159-98 Konditionieren: ISO 3839:1996 Ident.abfragen: Metrohm Application Bulletin Nr. 177 Einmass abfr.: Wert Aktivierpuls: ------------ 719 S Titrino 18200 719.0021 Datum 2002-03-07 Zeit 15:11 Ipol Br_No.

  • Seite 142: Validierung / Glp

    Nr. 252: Validierung von Metrohm-Titriergeräten (potentiometrisch) gemäss GLP/ISO 9001. Wenden Sie sich an Ihre Metrohm-Vertretung, um Unterstützung bei der Validierung Ihres Titrinos zu erhalten. Dort können Sie auch eine Validierungs-Dokumentation beziehen, die Ihnen bei der Durchführung der Installations-Qualifizierung (Installation Qualification IQ) und der Betriebs-Qualifizierung (Operational Qualification OQ) Hilfestellung bietet.

  • Seite 143: Gewährleistung Und Konformität

    (z.B. Datenschnittstellen usw.), so sind diese in der zugehörigen Original-Schutzverpackung, z.B. leitende Schutzbeutel, zurückzu- senden. (Ausnahme: Baugruppen mit eingebauter Spannungs- quelle gehören in nicht leitende Schutzverpackung.) Für Schäden, die durch Nichtbeachtung dieser Vorschriften ent- stehen, lehnt die Firma Metrohm eine Gewährleistungspflicht ab. 719 S Titrino...

  • Seite 144: Eu Konformitätserklärung

    6.5. Gewährleistung und Konformität 6.5.2 EU Konformitätserklärung EU Konformitätserklärung Die Firma Metrohm AG, Herisau, Schweiz bescheinigt hiermit, dass das Gerät: 719 S Titrino den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG entspricht. Erfüllte Spezifikationen: EN 50081 Elektromagnetische Verträglichkeit — Fachgrundnorm Störaussendung EN 50082 Elektromagnetische Verträglichkeit —...

  • Seite 145: Zertifikat Für Konformität Und Systemvalidierung

    The features of the system software are docu- mented in the instruction manual. Metrohm Ltd. is holder of the SQS-certificate of the quality system ISO 9001 for quality assurance in design/development, production, installation and servic- ing.

  • Seite 146: Lieferumfang Und Bestellbezeichnungen

    Typ NEMA/ASA (USA...) .................. 6.2122.070 1 Vesuv 3.0 light, PC-Programm für Datenerfassung und Methodensicherung für 2 Geräte ....................6.6008.500 1 Gebrauchsanweisung für 719 S Titrino ............. 8.719.1101 1 Schnellübersicht für 719 S Titrino..............8.719.1111 Optionen Zubehör, das auf separate Bestellung und gegen Aufpreis geliefert werden kann:...
  • Seite 147 Kabel Titrino — EPSON-Drucker LX300+ (25/25 Pol) ......... 6.2125.050 Kabel Titrino — HP Desk Jet (serielles Interface) (25/25 Pol) ......6.2125.050 Kabel Titrino — HP Desk/Laser Jet (Parallel-IF)........... 2.145.0330 Für den Anschluss von Drucker/Waage am gleichen COM......... 6.2125.030 719 S Titrino...
  • Seite 148 Kabel 2x Titrino — Probenwechsler 730, 760 ............6.2141.030 Kabel Titrino — Probenwechsler 730, 760+Dosimat 665, 725, 765, 776 ... 6.2141.040 Kabel Titrino — Probenwechsler 730, 760+ 2x Dosimat 665, 725, 765, 776..6.2141.050 Kabel Titrino — Control Unit 664 zu Probenwechsler 673/674......3.980.3560 719 S Titrino...

  • Seite 149: Index

    Endvolumen ..........40 ..........25 EP bei... CAL ............36 ..........103 EP fehlt CE-Zeichen..........140 EP-Titration..........25ff ........23 Common Variable Erdung............5 ........43 Common Variable Errormeldungen ......60, 103ff Computer anschliessen ......123 ..........26 Extr.zeit ............104ff ...........22 Data Bit: 719 S Titrino...
  • Seite 150 ......103 Keine neue Com.Var. Parameter ........29 Konditionieren: CAL ............36 Konfiguration..........21 MEAS ............ 34 Konformität..........139 SET............25 Kontrast der Anzeige ........3 ............ 22 Parität: ........22 Kontrolle via RS: ............26 Pause 1 719 S Titrino...
  • Seite 151 SET ............25ff <SILO> ..........6, 51 ............25 SET1 <SMPL DATA> ........ 6, 50 .........52 Silo editieren <START> ........... 3, 6 ........53 Silo ganz löschen <STATISTICS> ........ 6, 42 ..........103 Silo leer <STOP>..........3, 6 ..........104 Silo voll 719 S Titrino...
  • Seite 152 Werte eingeben........7, 8 Titrationsparameter SET............26 Titriergefäss aufstellen ......126 ........103 XXX Bytes fehlen ..........26, 34 U(pol) ........52 Zeile löschen n ..........104 Überber............22 Zeit ..........104 ungültig Zertifikate..........140f Zubehör..........142ff 719 S Titrino...
