6 Schnittstellen
6.5

Ventil-Schnittstellen

IC Sep. Center 733
Eingänge
0V
+5V
10k Ω
+5V
10k Ω
Ausgänge
Für Schäden, die durch unsachgemässes Zusammenschalten von Geräten entstehen, wird jede Haftung abgelehnt.
188

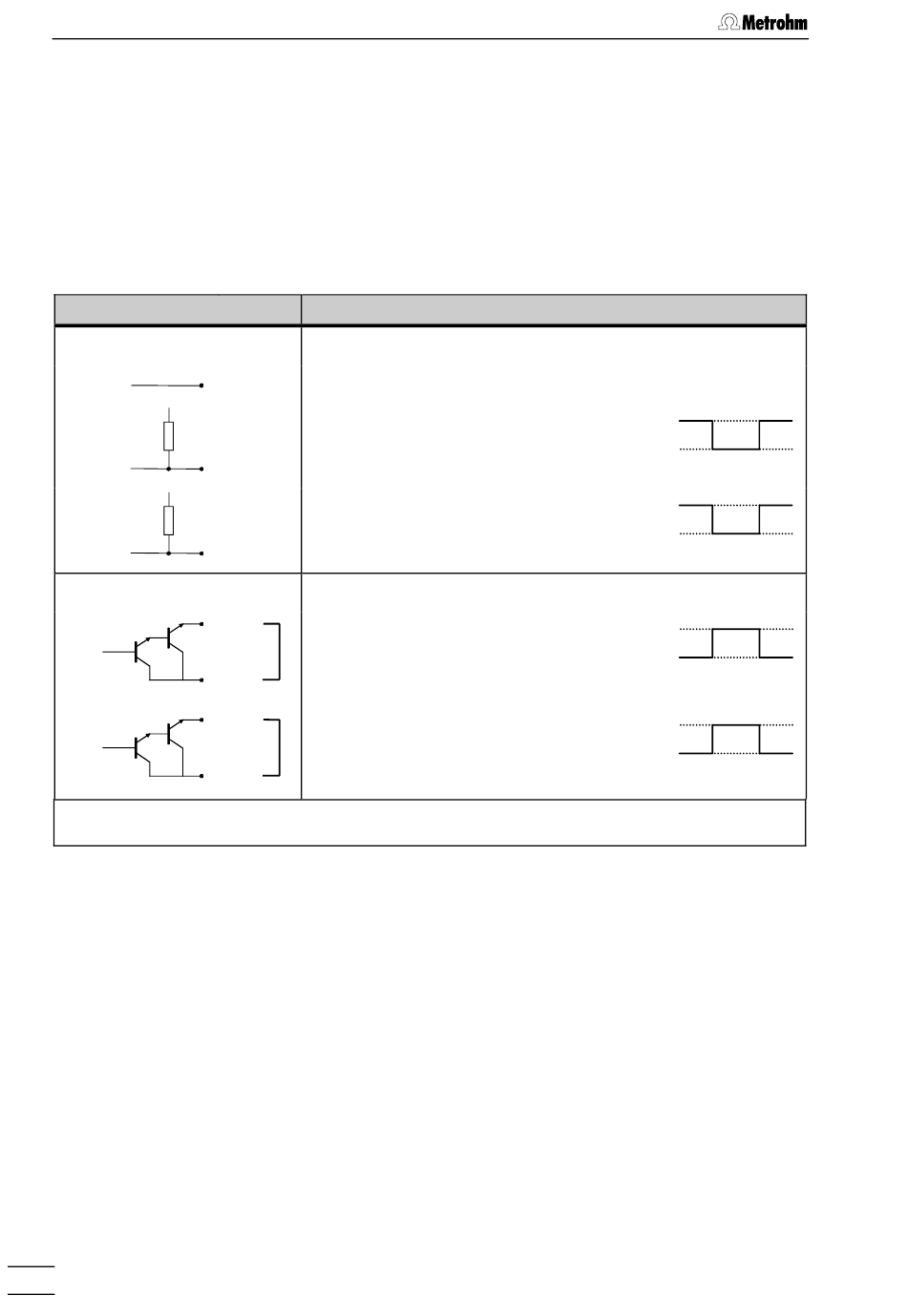

An den beiden Ventil-Schnittstellen 38 und 46 des IC Separation Cen-
ters 733 können externe Geräte (z.B. Autosampler 698, IC Metrodata
714) angeschlossen werden, mit denen die Injektionsventile bzw. das
Suppressormodul gesteuert werden können (siehe Kap. 2.3). Die bei-
den Ventil-Schnittstellen für die Injektionsventile A und B (bzw. das
Suppressormodul) sind identisch und weisen folgende Anschlüsse auf:
Anschluss
Ground Ground
Ventil → "FILL"
Ventil wird in Stellung "FILL" umgeschaltet
(oder Suppressormodul wird weitergeschaltet)
Fill
Ventil → "INJECT"
Ventil wird in Stellung "INJECT" umgeschaltet
Inject
COM
Position "Fill"
Beim Umschalten des Ventils in Stellung "FILL"
wird ein Puls ausgegeben.
RUN
COM
Integrator Start
Beim Umschalten des Ventils in Stellung "INJECT"
wird ein Puls ausgegeben.
RUN
Funktion
H
L
H
L
H
L
H
L
732 IC Detector / 733 IC Separation Center
t > 2 ms
P
t > 2 ms
P
t ≅ 250 ms
P
t ≅ 250 ms
P
