6.2125.090
732 IC Detector / 733 IC Separation Center
3
Abfallbehälter anschliessen
• Die Auslasskapillaren der beiden Detektorblöcke in einen
genügend grossen Abfallbehälter führen und dort befestigen.
4
732 mit 733 verbinden
• Das eine Ende des Verbindungskabels 6.2125.090 am An-
schluss 14 „733 IC Separation Center" des ersten IC Detec-
tors 732 einstecken und durch Zudrehen der im Kabelste-
cker vorhandenen Schrauben am Gerät befestigen (siehe
Abb. 7).
• Das andere Ende des Verbindungskabels 6.2125.090 am
Anschluss 36 „732 IC Detector" des IC Separation Centers
733 einstecken und durch Zudrehen der im Kabelstecker vor-
handenen Schrauben am Gerät befestigen.
• Das eine Ende des Verbindungskabels 6.2125.090 am An-
schluss 14 „733 IC Separation Center" des zweiten IC De-
tectors 732 einstecken und durch Zudrehen der im Kabel-
stecker vorhandenen Schrauben am Gerät befestigen.
• Das andere Ende des Verbindungskabels 6.2125.090 am
Anschluss 45 „732 IC Detector" des IC Separation Centers
733 einstecken und durch Zudrehen der im Kabelstecker vor-
handenen Schrauben am Gerät befestigen.

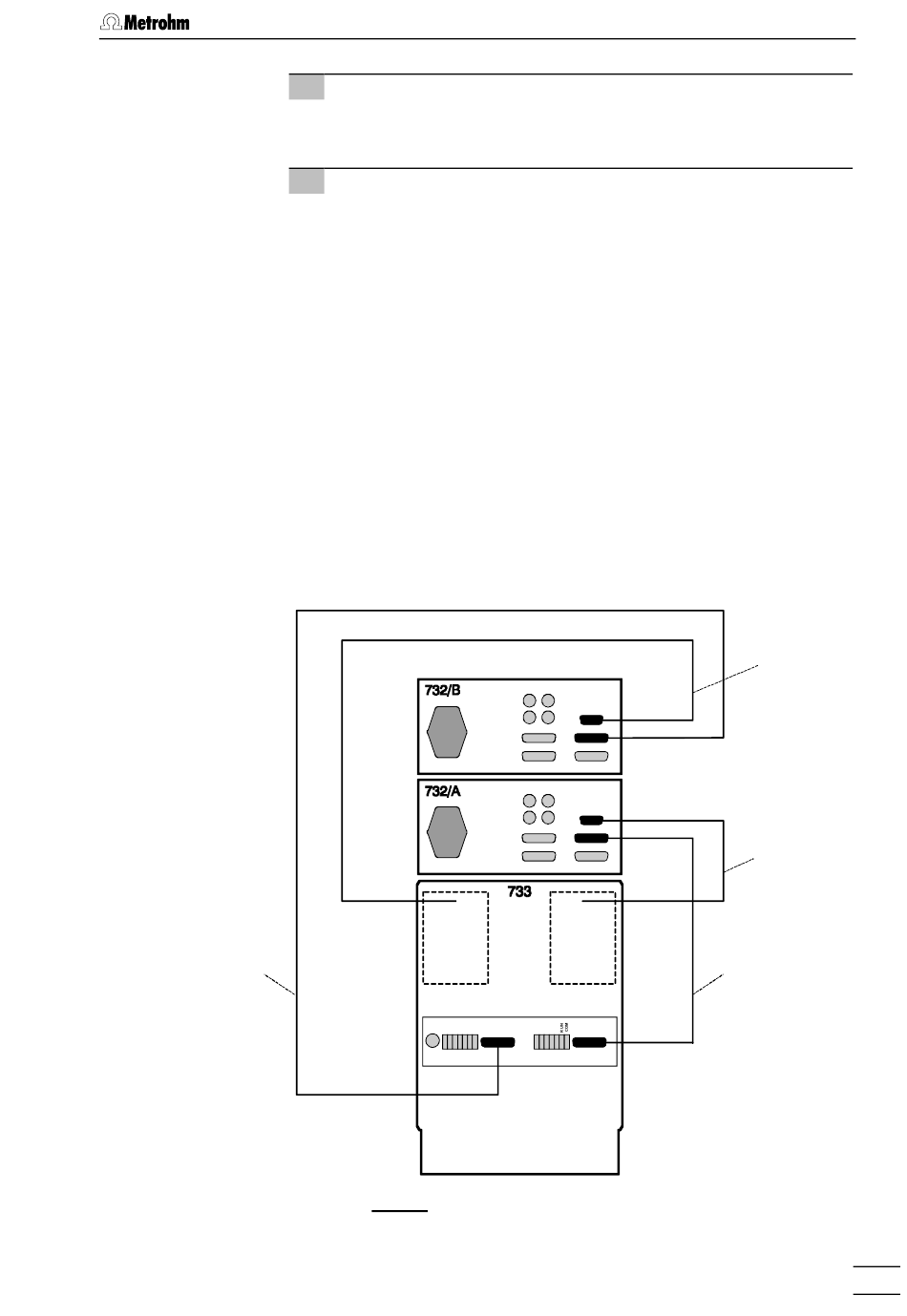

Abb. 7: Anschluss 732 – 2.733.0X20
2.3 Anschluss IC Separation Center 733
Kabel vom
Detektorblock
Kabel vom
Detektorblock
6.2125.090
15
