2.6.4
Filtereinheit Manufit
56
57
58
59
60
61
62
63

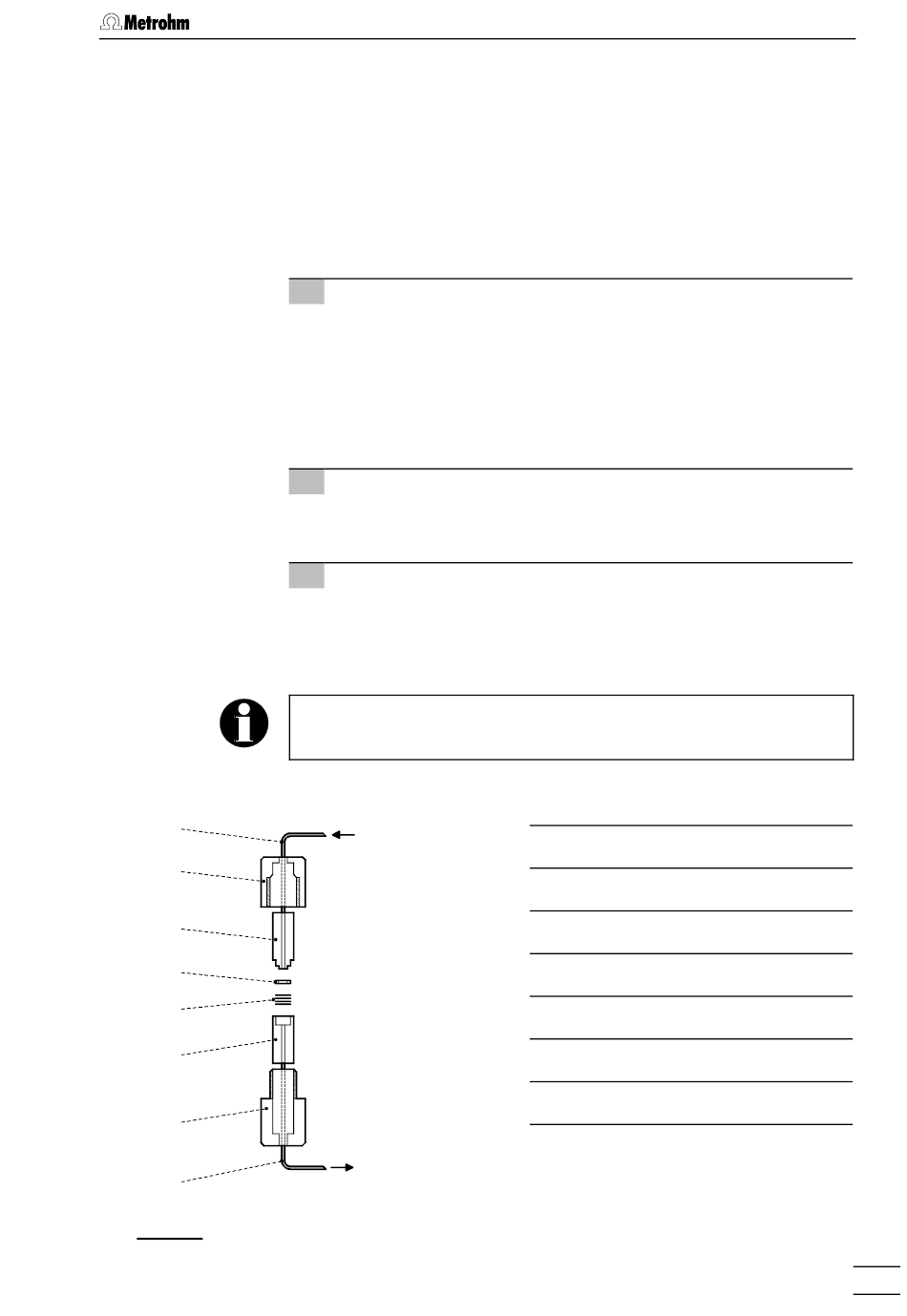

Abb. 12: Filtereinheit Manufit 6.2821.000
732 IC Detector / 733 IC Separation Center
Die als Option erhältliche Filtereinheit Manufit 6.2821.000 (siehe
Kap. 7.3.1) wird zwischen der IC Pumpe 709 und dem Injektionsventil
am IC Separation Center 733 montiert. Sie dient zur Vermeidung von
Verschmutzungen durch Abriebpartikel von Kolbendichtungen und
kann im Druckbereich 0...50 MPa (0...500 bar) bei nicht metallfreien
Systemen zusammen mit Stahlkapillaren verwendet werden. Sie wird
gemäss Abb. 12 wie folgt montiert:
1
Manufit-Gehäuse vorbereiten
• Auslasskapillare 63 mit Siebhalterungsendstück 61 in Manu-
fit-Gehäuse 62 einführen.
• Die 4 beiliegenden Stahlsiebe 60 in das Siebhalterungsend-
stück 61 einlegen.
• PTFE-Ringdichtung 59 in das Siebhalterungsendstück 61
hineinpressen.
2
Manufit-Andruckschraube vorbereiten
• Einlasskapillare 56 mit Gegenendstück 58 in Manufit-
Andruckschraube 57 einführen.
3
Zusammenbau
• Die beiden Kapillarendstücke 58 und 61 zusammenstecken.
• Manufit-Andruckschraube 57 und Manufit-Gehäuse 62
miteinander fest verschrauben.
Für das Austauschen von verschmutzten Stahlsieben gehen Sie in der
umgekehrten Reihenfolge vor.
IC Pump
709
IC Separation
Center 733
2.6 Anschluss IC Pumpe 709
56
Einlasskapillare
57
Manufit-Andruckschraube
58
Gegenendstück
59
PTFE-Ringdichtung 6.2821.010
60
4 Stahlsiebe 6.2821.020
61
Siebhalterungsendstück
62
Manufit-Gehäuse
63
Auslasskapillare
23
