2 Installation
2.9.6

Anschluss eines Druckers

Drucker
IBM Proprinter
Epson
mit 6-poligem
Rundstecker
Epson
mit zusätzlichem
seriellen Interface
#8148
Epson LX-300
Epson- und
Canon-Drucker
mit paralleler
Schnittstelle
42
Der Anschluss von externen Druckern am IC Detector 732 erfolgt im
Normalfall an der RS232-Schnittstellen 16 (siehe Abb. 3). Falls keine IC
Pumpe 709 angeschlossen ist, kann ein Drucker auch am Anschluss
15 "709 IC Pump" angeschlossen werden. Genauere Angaben zu den
RS232-Schnittstellen finden Sie in Kap. 6.1.
Bevor ein Drucker an die RS232-Schnittstellen 16 oder 15 ange-
schlossen wird, muss der IC Detector 732 immer mit dem Netzschal-
ter 9 ausgeschaltet werden !
An den beiden RS232-Schnittstellen des IC Detectors 732 können Dru-
cker mit folgenden Druckertreibern angeschlossen werden (siehe auch
Kap. 4.4.2):
IBM Proprinter und Drucker mit IBM-Emulation
IBM
EPSON-Drucker und Drucker mit EPSON-Emulation
Epson
Seiko-Drucker DPU-411/414
Seiko
Citizen-Drucker IDP562 RS
Citizen
HP-Drucker und Drucker mit PCL3-Emulation
HP
Über den Anschluss einiger ausgewählter Drucker gibt die nachfolgen-
de Tabelle Auskunft.

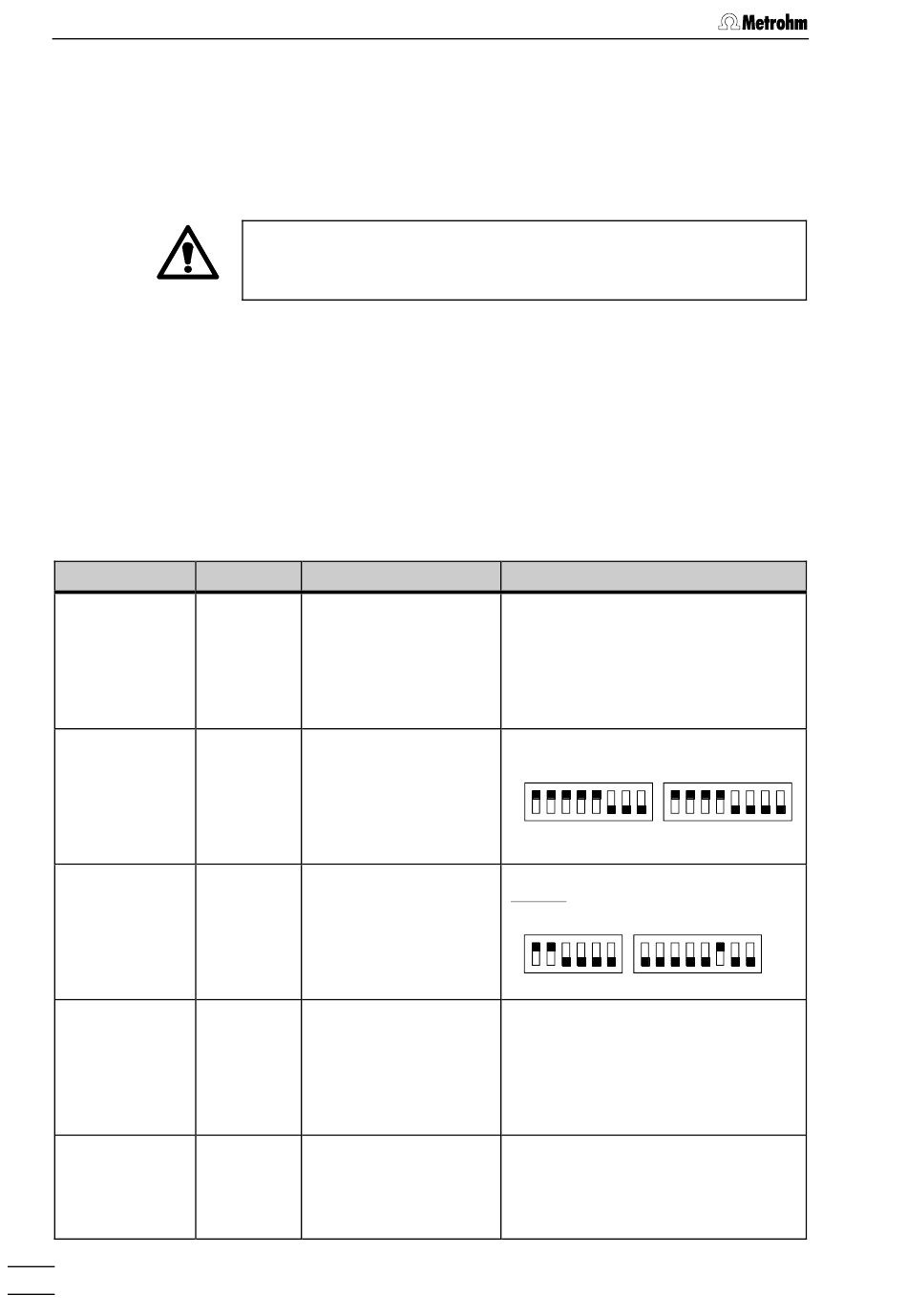

Kabel Einstellungen am 732
6.2125.050
>CONFIG/Drucker
Senden an:
>CONFIG/RS-Einstellg.
Baud rate:
Data bit:
Stop bit:
Parität:
Handshake:
6.2125.040
>CONFIG/Drucker
Senden an:
>CONFIG/RS-Einstellg.
Baud rate:
Data bit:
Stop bit:
Parität:
Handshake:
6.2125.050
>CONFIG/Drucker
Senden an:
>CONFIG/RS-Einstellg.
Baud rate:
Data bit:
Stop bit:
Parität:
Handshake:
6.2125.050
>CONFIG/Drucker
Senden an:
>CONFIG/RS-Einstellg.
Baud rate:
Data bit:
Stop bit:
Parität:
Handshake:
6.2125.020
>CONFIG/Drucker
+ Ser./Par.-
Senden an:
Konverter
>CONFIG/RS-Einstellg.
2.145.0300
Baud rate:
Data bit:
Stop bit:
Einstellungen am Drucker
siehe Druckerhandbuch
IBM
9600
8
1
keine
HWeinf
Einstellungen der DIP-Schalter:
Epson
SW1
9600
on
8
off
1
1 2 3 4 5 6
keine
HWeinf
Einstellungen der DIP-Schalter auf dem
Interface:
Epson
SW1
9600
8
on
1
off
keine
1 2 3 4 5 6
HWeinf
siehe Druckerhandbuch
Epson
9600
8
1
keine
HWeinf
siehe Druckerhandbuch
Epson
9600
8
1
