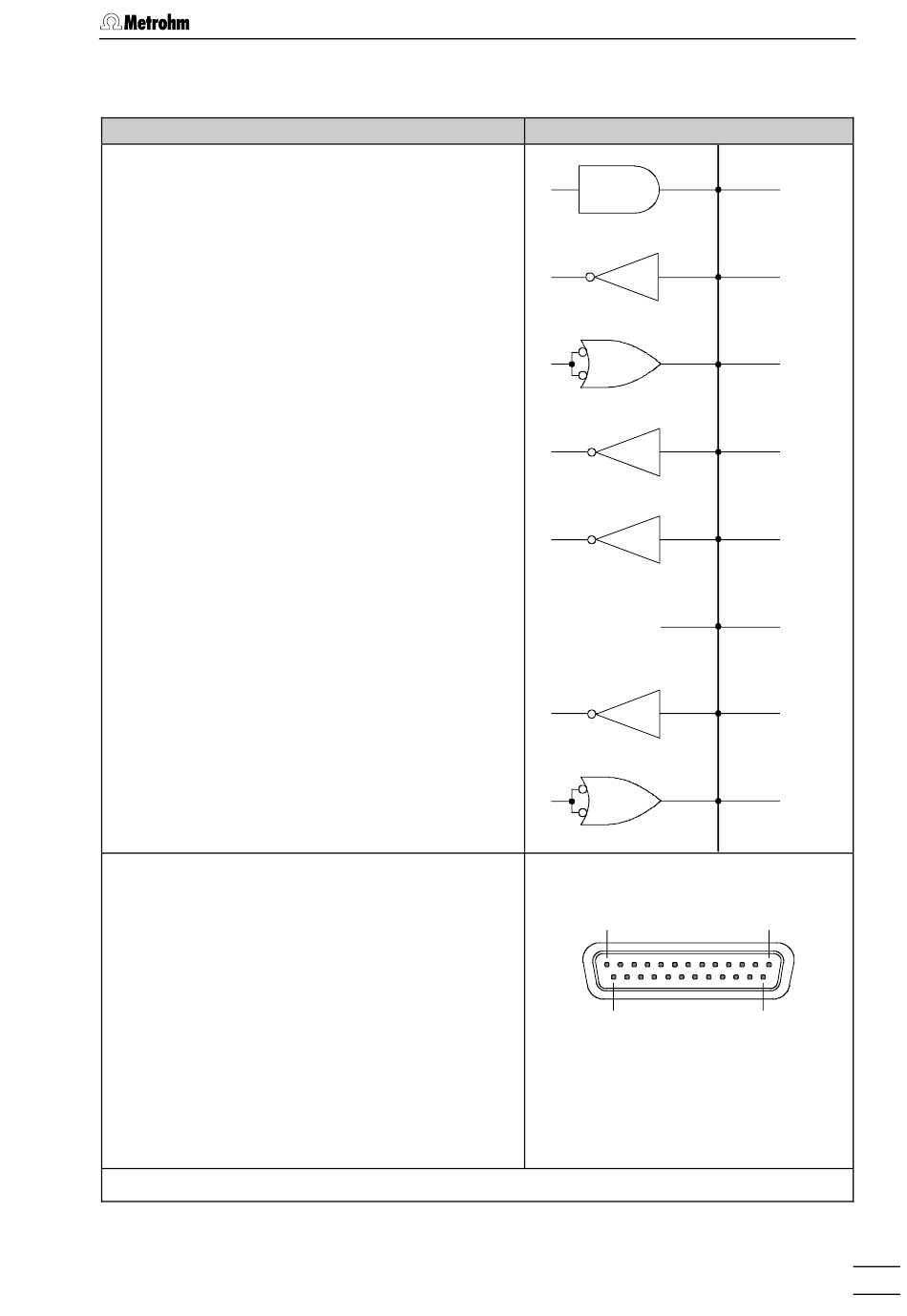

6.1.9
Steckerbelegung
RS232C Schnittstelle
Sendedaten (TxD)
Erfolgt keine Datenübertragung, wird die Leitung im Zustand
"EIN" gehalten. Daten werden nur gesendet, wenn CTS und
DSR im "EIN"-Zustand und DCD im "AUS"-Zustand sind.
Empfangsdaten (RxD)
Daten werden nur empfangen wenn DCD "EIN" ist.
Sendeteil einschalten (RTS)
EIN-Zustand: IC Detector 732 ist bereit, Daten zu senden.
Sendebereitschaft (CTS)
EIN-Zustand: Gegenstation ist bereit, Daten zu empfangen.
Betriebsbereitschaft (DSR)
EIN-Zustand: Die Übertragungsleitung ist angeschlossen.
Betriebserde (GND)
Empfangssignalpegel (DCD)
EIN-Zustand: Der Empfangssignalpegel liegt innerhalb des
Toleranzbereichs (Gegenstation ist bereit, Daten zu senden).
Interface bereit (DTR)
EIN-Zustand: IC Detector 732 ist bereit, Daten zu empfangen.
Schutzerde
Direkte Verbindung vom Kabelstecker zur Schutzerde des
Gerätes.
Polaritätszuordnung der Signale
•
Datenleitungen (TxD, RxD)
Spannung negativ (<–3 V): Signalzustand "EINS"
Spannung positiv (>+3 V): Signalzustand "NULL"
•
Steuer- oder Meldeleitungen (CTS, DSR, DCD, RTS, DTR)
Spannung negativ (<–3 V): AUS-Zustand
Spannung positiv (>+3 V): EIN-Zustand
Im Übergangsbereich von +3 V bis –3 V ist der Signalzustand
undefiniert.
Treiber 14C88
Empfänger 14C89
Für Schäden, die durch unsachgemässes Zusammenschalten von Geräten entstehen, wird jede Haftung abgelehnt.
732 IC Detector / 733 IC Separation Center
gemäss EIA RS 232C Spezifikation
gemäss EIA RS 232C Spezifikation
6.1 RS232-Schnittstellen
Kontaktanordnung an den Buchsen
"RS 232" und "709 IC Pump" (männl.)
1
14
Verbindungskabel zu externen Geräten müssen
einen entsprechenden 25-poligen Stecker
(weibl.) aufweisen. Für die Herstellung solcher
Kabel sind von Metrohm als Option Buchsen-
leisten (K.210.9004) und Gehäuse (K.210.0001)
erhältlich.
extern
Pin 2
Transmitted Data
Pin 3
Received Data
Pin 4
Request to Send
Pin 5
Clear to Send
Pin 6
Data Set Ready
Pin 7
Signal Ground
Pin 8
Data Carrier Detect
Pin 20
Data Terminal Ready
13
25
