2.6.6
Verbindung zum Injektionsventil mit Stahlkapillaren
732 IC Detector / 733 IC Separation Center
22
709

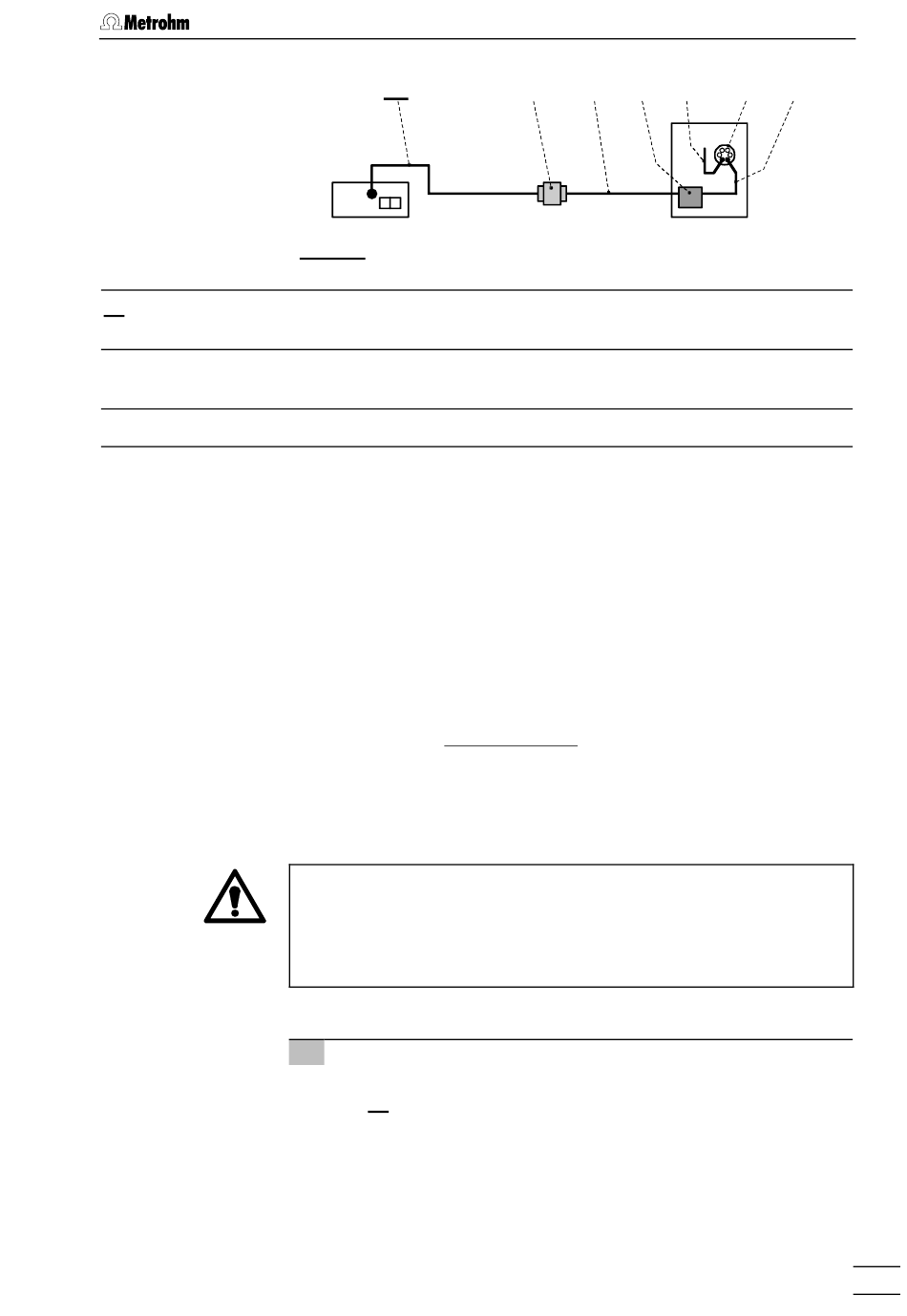

Abb. 13: Verbindung zum Injektionsventil mit PEEK-Kapillaren
Für den Druckbereich 25...50 mPa (250...500 bar) wird für die Verbin-
dung zwischen der nicht metallfreien IC Pumpe 2.709.0010 und dem im
IC Separation Center 733 eingebauten Injektionsventil empfohlen,
Stahlkapillaren 6.2620.020, einen Pulsationsdämpfer 6.2620.150 (siehe
Kap. 2.6.2) und eine Filtereinheit Manufit (siehe Kap. 2.6.4) zu verwen-
den. Gehen Sie dazu wie folgt vor:
Benutzen Sie für den Anschluss von Stahl-Kapillaren am Injektionsven-
til nur die in einem Plastiksäckchen am Ventil befestigten speziellen
Stahlanschlussstücke). Bei Verwendung von anderen Stahlanschluss-
stücken (z.B. 6.2620.000 und 6.2620.010) kann der Ventilanschluss
beschädigt werden!
1
Anschluss an der IC Pumpe 709
• Einlasskapillare 56 der Manufit-Filtereinheit 69 am Anschluss
23 der IC Pumpe 709 anschliessen (siehe Gebrauchsanwei-
sung 709).
• Auslasskapillare 63 der Manufit-Filtereinheit 69 mit Hilfe der
Kupplung 70 an eine auf die gewünschte Länge zugeschnit-
tene Stahlkapillare 71 anschliessen (siehe Abb. 14).
2.6 Anschluss IC Pumpe 709
64
65
66
66
Pulsationsdämpfer 6.2620.150
67
Säulenanschlusskapillare
PEEK-Kapillare 6.1831.010
68
Injektionsventil
67
68
65
733
25
