6.3

Analogausgang

IC Detector 732
+
OP-07
-
6.4 Externe Speisung für
IC Separation Center 733
Buchse "External Power"
6
3
5
732 IC Detector / 733 IC Separation Center

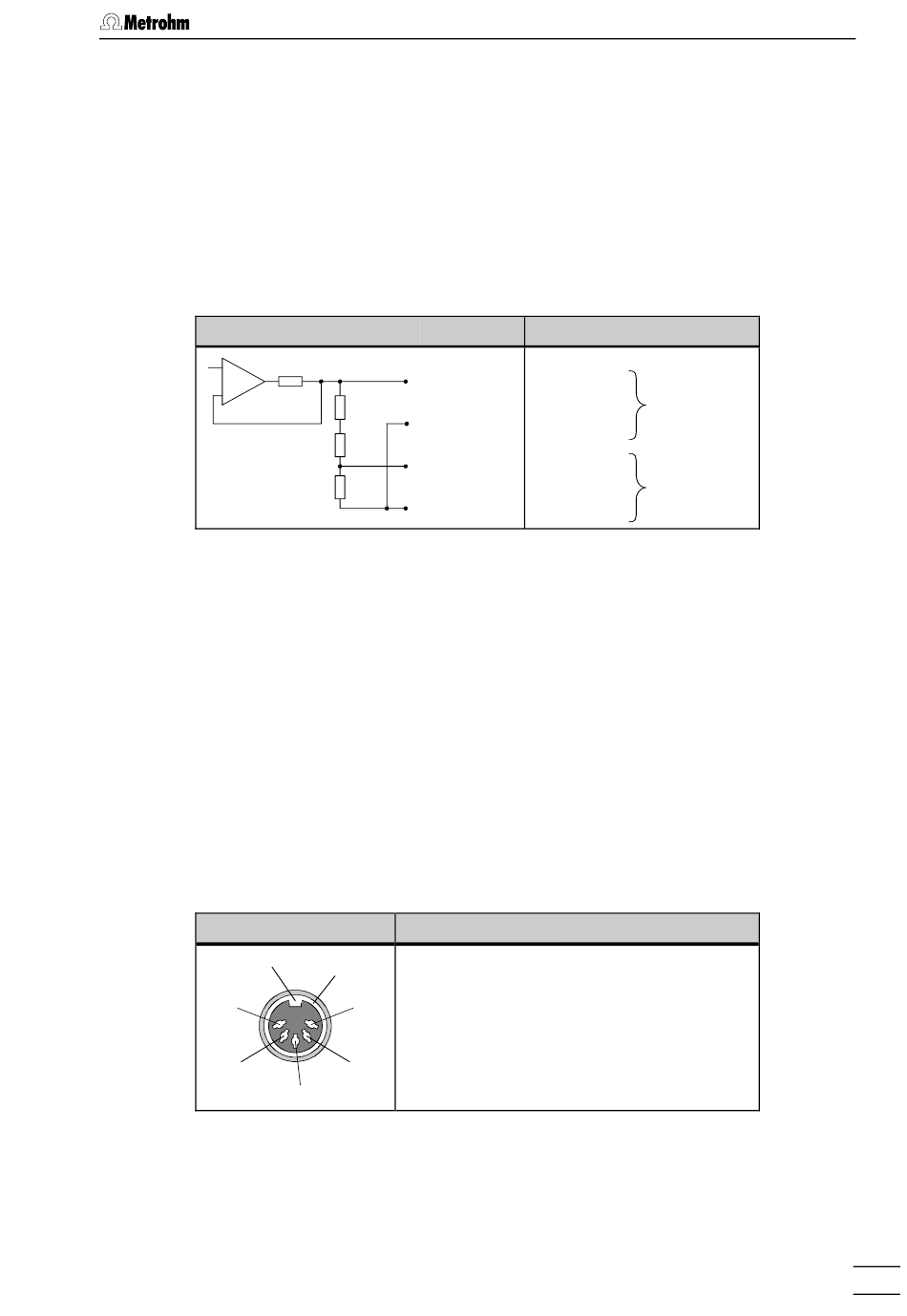

Für den Anschluss von Schreibern oder Integrationssystemen stehen
am IC Detector 732 die beiden Analogausgänge 11 (0...1 V) und 12
(0...10 mV) zur Verfügung (siehe Abb. 3). Der Anschluss dieser Geräte
ist in Kap. 2.9 beschrieben. Die Polarität des Ausgangssignals an den
Analogausgangsbuchsen kann jederzeit unter der Taste <PARAM>
gewechselt werden (siehe Kap. 4.5.1). Die Schaltung der beiden Ana-
logausgänge sieht folgendermassen aus:
Anschluss
100 Ω
1 V (rot)
22k Ω
0 V (schwarz)
1.47k Ω
10 mV (rot)
237 Ω
0 V (schwarz)
Wird das IC Separation Center 733 ohne IC Detector 732 betrieben, so
muss ein externes Netzgerät am Anschluss 48 "External Power" ange-
schlossen werden. Netzgerät und Verbindungskabel müssen dabei fol-
gende Bedingungen erfüllen:
Funktion
1
7
2
3
1
4
5
6
4
7
2
Funktion
Analogausgang 0...1 V
Analogausgang 0...10 mV
+5 V DC / 0.5 A
nicht belegt * Pin 4 und Pin 5
+24 V DC / 2 A müssen in der Nähe
0 V (digital) * der Stromquelle
0 V (analog) * verbunden werden
Ground ("sternförmige Null-
Ground punktführung")
6.3 Analogausgang
