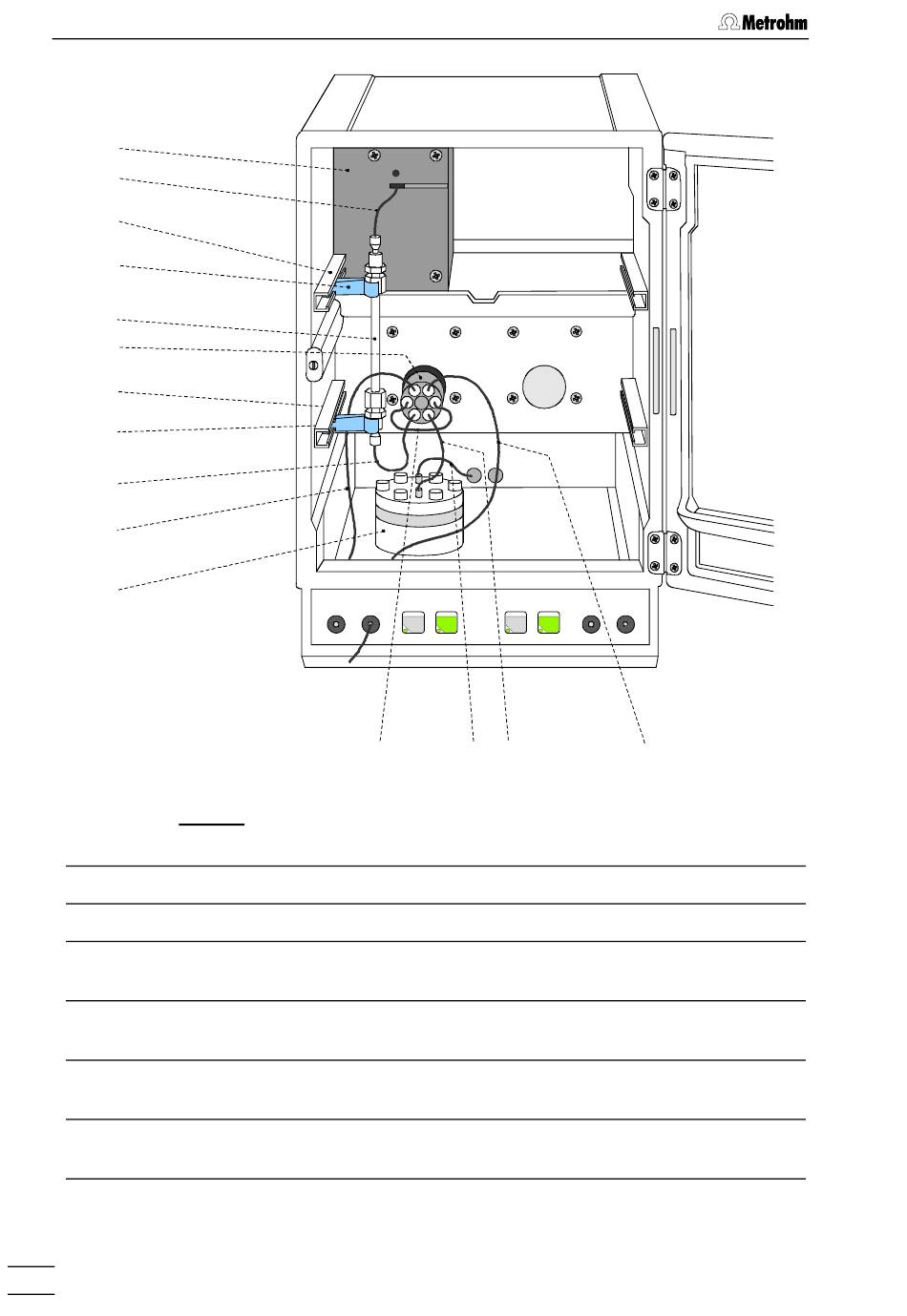

Abb. 16: Innenraum des IC Separation Centers 2.733.0010
65
Kapillare zu IC Pumpe 709
66
Pulsationsdämpfer 6.2620.150
67
Säulenanschlusskapillare
68
Injektionsventil
76
IC-Trennsäule
81
Detektorblock
82
Einlasskapillare zu Detektorblock
Stahlkapillare, fest montiert
34
S TE P
F ILL INJE CT F ILL
A B
86 65 87
83
Halterungsschiene
84
Säulenhalter 6.2027.0X0
85
Kapillare zu Spritze
PEEK-Kapillare, fest montiert
86
Probenschleife 6.2620.120
100 µL, fest montiert, aus Stahl
87
Einlasskapillare zu Injektor
Stahl- oder PEEK-Kapillare
88
PTFE-Ansaugschlauch
fest montiert
INJE CT
