2 Installation
Verbindung Hochdruckpumpe → Injektionsventil
2.6.3
18
Zum Schutz des Säulenmaterials vor injektionsbedingten Druckschlä-
gen muss der mitgelieferte Pulsationsdämpfer 6.2620.150 zwischen
Hochdruckpumpe und Injektionsventil des 761 SD Compact IC montiert
werden.

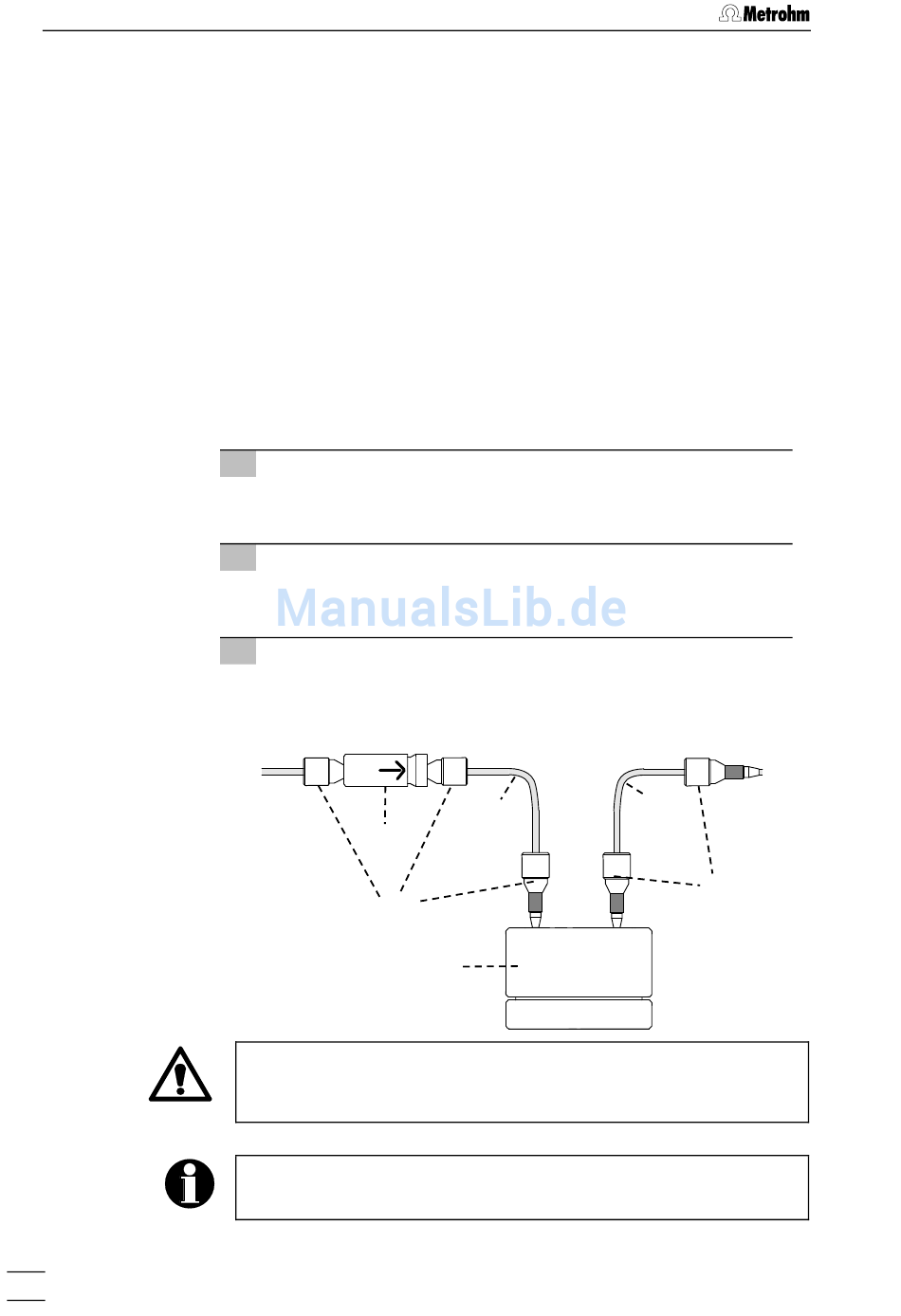

Verbindung zwischen Pumpenkopf und Injektionsventil (siehe Abb. 3):
Pumpenkopf 24 → Verbindungskapillare 25 → Purge-Ventil 26 →
Verbindungskapillare 28 → Inline-Filter 56 → Verbindungskapillare
29 → Pulsationsdämpfer 30 → Verbindungskapillare 31 →
Injektionsventil
Im Auslieferungszustand ist zwischen Verbindungskapillare 29 und 31
anstelle des Pulsationsdämpfers 30 eine PEEK-Kupplung 54 einge-
baut. Diese soll ausgebaut, und der Pulsationsdämpfer an selber Stelle
eingebaut werden. Gehen Sie dazu wie folgt vor:
1
Pulsationsdämpfer platzieren
Pulsationsdämpfer 30 6.2620.150 im Innenraum des 761 SD
Compact IC auf den Boden stellen.
2
PEEK-Kupplung ausbauen
Entfernen Sie die PEEK-Kupplung 54, die sich zwischen Verbin-
dungskapillare 29 und 31 befindet.
3
Pulsationsdämpfer verbinden
Schliessen sie die Verbindungskapillare 29 und Verbindungska-
pillare 31 am Pulsationsdämpfer an.
56
50
Der Pulsationsdämpfer ist mit Isopropanol gefüllt und muss vor dem
Anschluss einer Trennsäule mit Eluent gespült werden (siehe Kap.
2.13.2).
Der Pulsationsdämpfer 6.2620.150 kann in beiden Richtungen betrie-
ben werden.
