6.4 Geräteparameter des Gateways festlegen

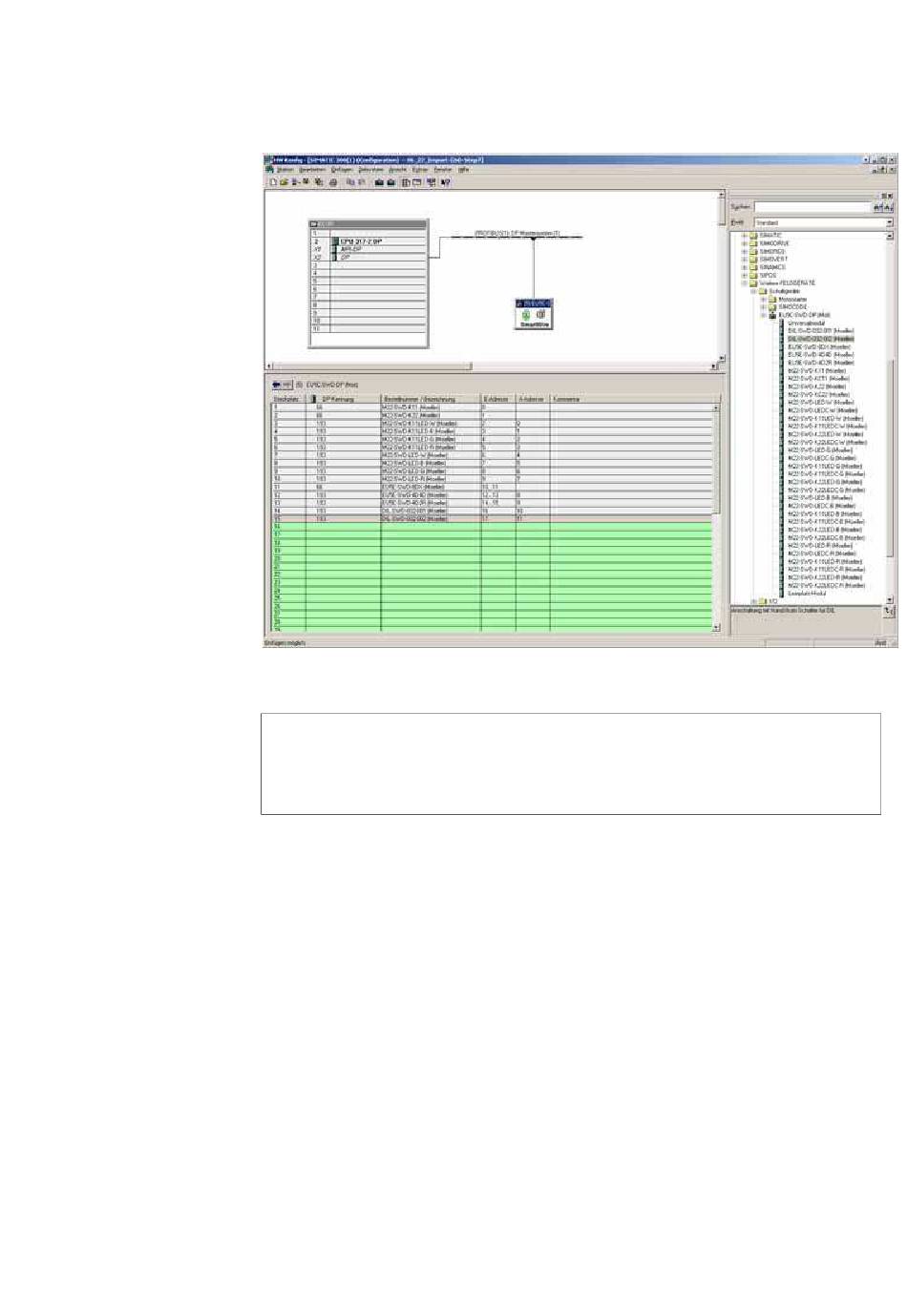

Abbildung 29: Auswahl der SWD-Teilnehmer am Gateway EU5C-SWD-DP (Mot) in HW Konfig;
Screenshot STEP7 mit freundlicher Genehmigung von SIEMENS, Nürnberg
ACHTUNG
Das Universalmodul ist kein gültiger SWD-Teilnehmer und darf
daher nicht in das Projekt übernommen werden!
Voraussetzung: Der SPS-Programmierumgebung „HW Konfig" ist geöffnet.
▶
Legen Sie beim Einfügen des SWD-Gateways dessen DP-Eigenschaften
sowie die Stationsparameter und die DP-Slave-Adresse fest.
￫
Verwenden Sie möglichst nicht die Adressen 1 und 2, die für
andere Zwecke benutzt werden können, zum Beispiel beim
Betrieb von Multi-CPUs.
▶
Führen Sie im Stationsfenster einen Doppelklick auf das SWD-Gateway
als neu eingefügten DP-Slave durch.
In dem sich öffnenden Dialogfenster „Eigenschaften - DP-Slave" beginnen
Sie die Parametrierung im Register „Allgemein".
