2.3.1 Gateway EU5C-SWD-DP auf Hutschiene montieren

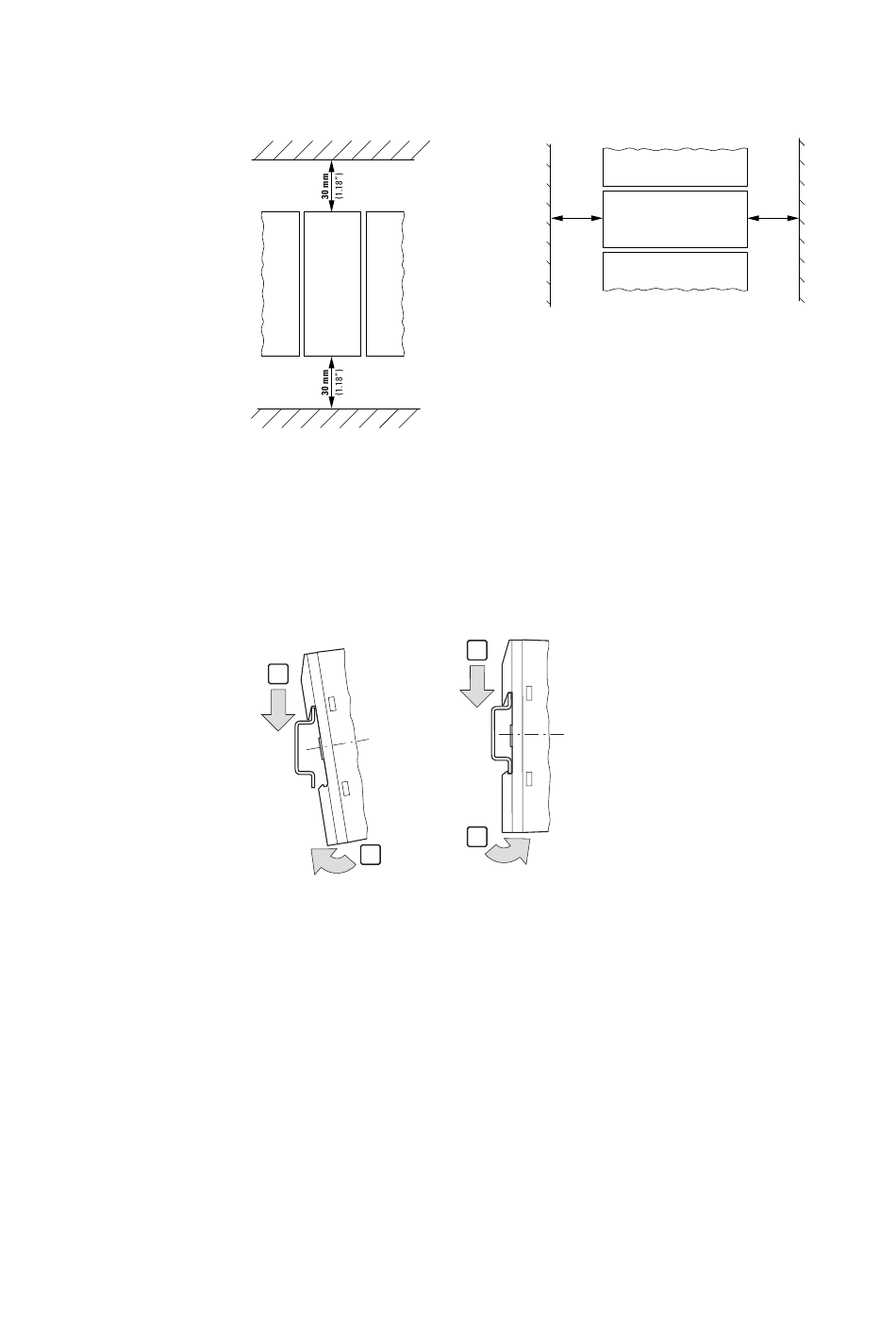

Abbildung 5: Senkrechte Montage
Bevor Sie das Gerät montieren, vergewissern Sie sich, dass die Feldbus-
adresse des Gerätes eingestellt ist und, falls vorhanden und erforderlich, der
Abschlusswiderstand über DIP-Schalter aktiviert ist.
1
2
Abbildung 7: Montage auf Hutschiene
▶
Setzen Sie das Gateway EU5C-SWD-DP schräg auf die Oberkante der
Hutschiene auf. Drücken Sie das Gerät leicht nach unten und an die Hut-
schiene, bis es über die Unterkante der Hutschiene schnappt.
Durch den Federmechanismus rastet das Gateway EU5C-SWD-DP automa-
tisch ein.
▶
Prüfen Sie das Gateway kurz auf festen Halt.
Die senkrechte Montage auf einer Hutschiene wird in gleicher Weise ausge-
führt.
SmartWire-DT Gateway EU5C-SWD-DP 01/13 MN120001Z-DE www.eaton.eu
30 mm
(1.18")
Abbildung 6: Waagrechte Montage
3
4
2 Installation
2.3 Montage
30 mm
(1.18")
