2 Installation
2.7 Feldbus anschließen
2.7 Feldbus anschließen
20

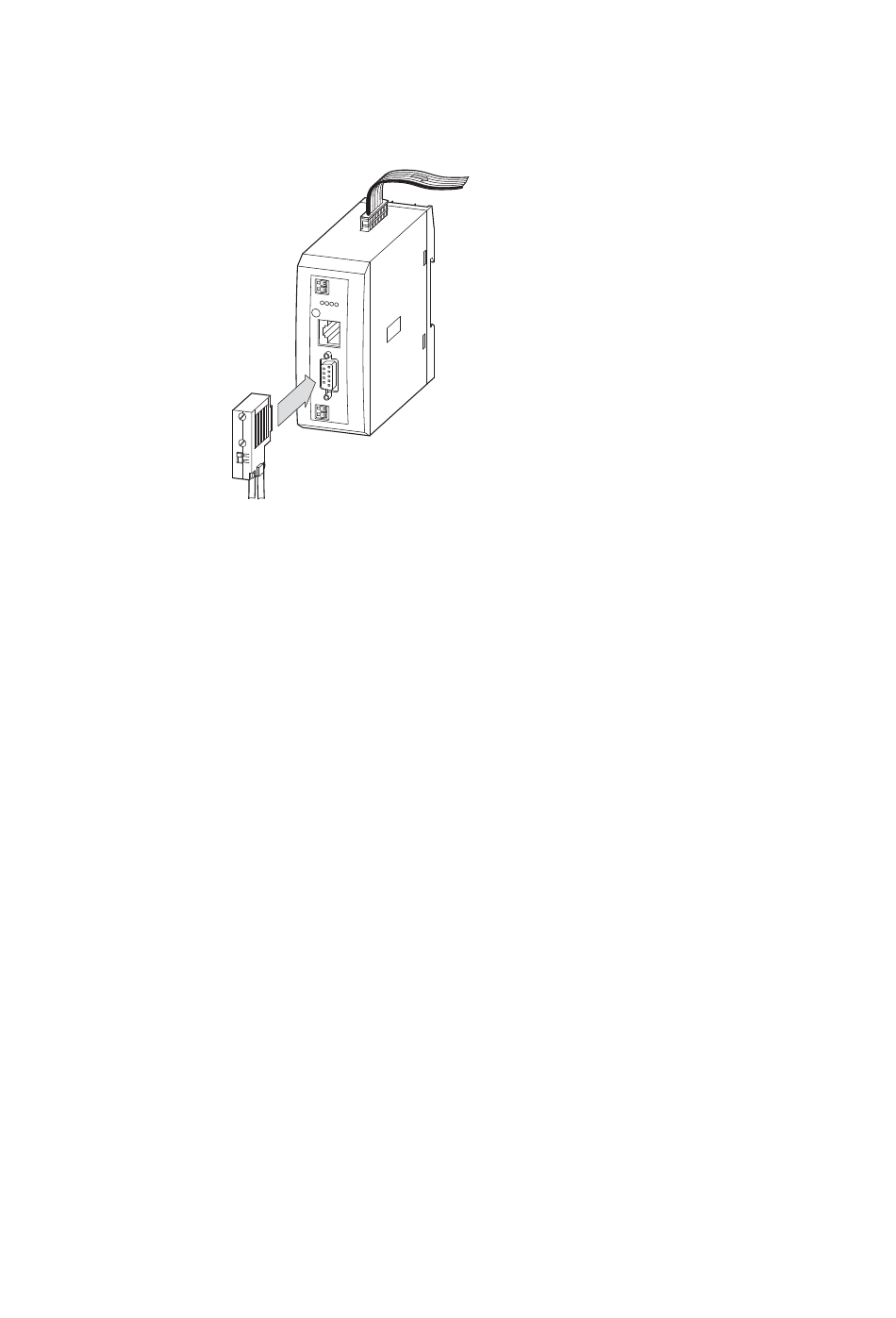

Abbildung 12: Anschluss von

PROFIBUS-DP

PROFIBUS-DP
Um die PROFIBUS-DP-Leitung anzuschließen, wird ein spezieller PROFIBUS-
DP-Stecker (z. B. ZB4-209-DS2) benötigt. Dieser verfügt über die notwendige
Verdrahtung für einen störungsfreien Betrieb bis zu 12 MBit/s.
▶
Schließen Sie die PROFIBUS-DP-Leitung mit dem PROFIBUS-DP-Ste-
cker an die Feldbusschnittstelle des Gateways an.
