6 STEP 7 in Betrieb nehmen

6.1 GSD-Dateien in STEP 7 installieren

6 STEP 7 in Betrieb nehmen
6.1 GSD-Dateien in STEP 7 installieren
44
Dieser Abschnitt beschreibt die Anbindung eines SWD-Strangs über das
Gateway EU5C-SWD-DP an eine SIMATIC-Steuerung S7-300/400.
Sie können die Standard-GSD-Datei installieren oder eine projektspezifische
GSD-Datei ￫ Kapitel 4 „Beschreibungsdateien für CANopen", Seite 31.Um
die GSD-Dateien zu installieren, gehen Sie folgendermaßen vor:
▶
Öffnen Sie die SPS-Programmierumgebung „HW Konfig" und überprü-
fen Sie, ob sich das SWD-Gateway in folgendem Fenster befindet:„
Hardware Katalog",
Verzeichnis „PROFIBUS-DP" ->
„Weitere FELDGERÄTE" ->
„Schaltgeräte" oder falls projektspezifische GSD-Datei -> Unterverzeich-
nis „SWD-Assist"
▶
Installieren Sie in STEP 7 alle GSD-Dateien über den Menüpunkt
„Extras" -> „GSD-Dateien installieren..."

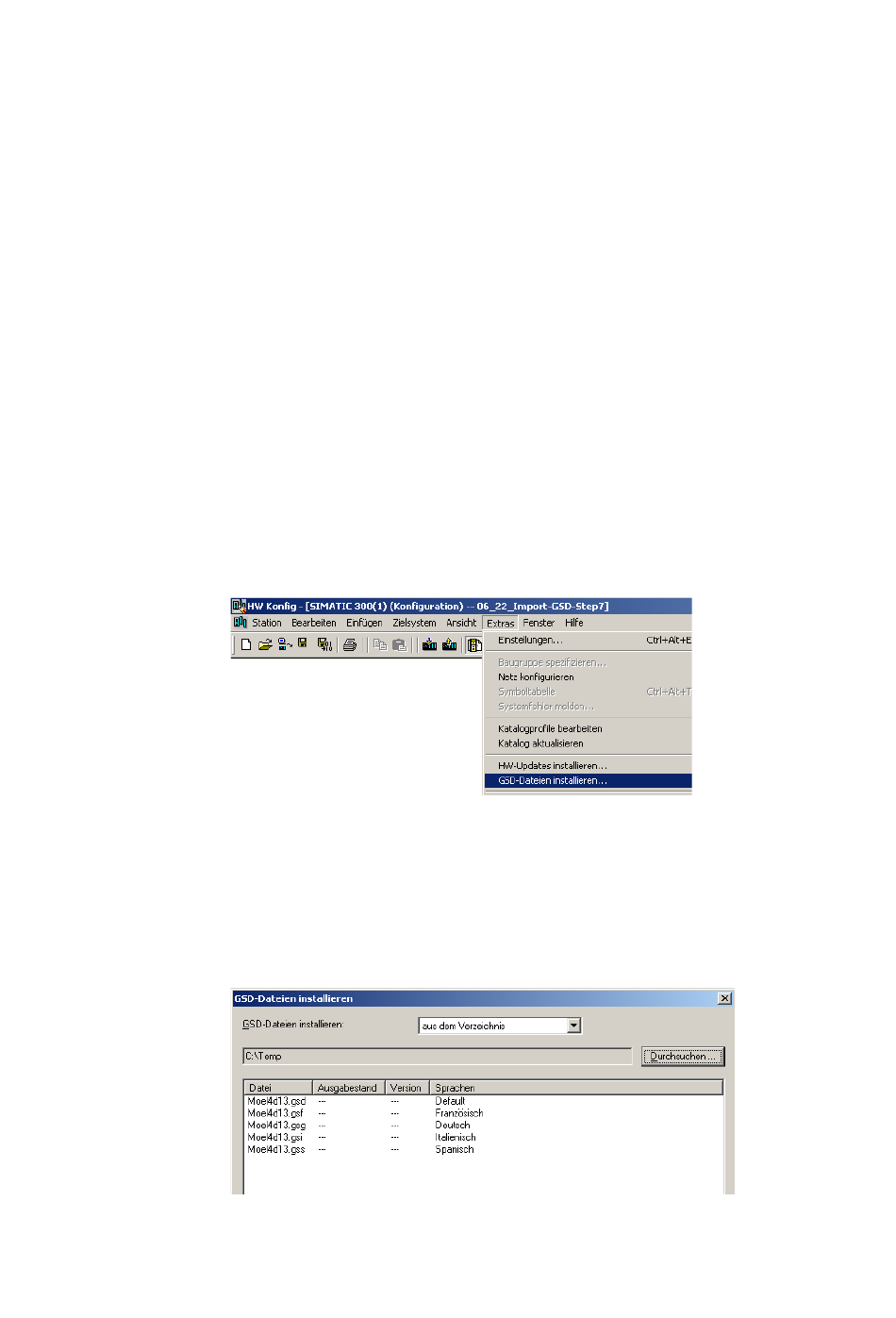

Abbildung 24: Installation der GSD-Datei starten in HW Konfig;
Screenshot STEP7 mit freundlicher Genehmigung von SIEMENS, Nürnberg
▶
Wählen Sie im sich öffnenden Dialogfenster im Listenfeld „GSD-Dateien
installieren" die Option „aus dem Verzeichnis" und dann das entspre-
chende Verzeichnis.
▶
Wählen Sie die gesuchte GSD-Datei und betätigen Sie die Schaltfläche
„Installieren".
Abbildung 25: Installation der GSD-Datei – Auswahl in HW Konfig;
Screenshot STEP7 mit freundlicher Genehmigung von SIEMENS, Nürnberg
