6.7.1
Anschluß Zwischenschlauchpaket
Der folgende Dokumentabschnitt betrifft nur dekompakte Schweißgeräte.
6.7.1.1
Drahtvorschubgerät
Pos.
Symbol Beschreibung
1
2
3
4
5
6
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch Rechtsdre-
hen verriegeln.
•
Stecker der Schweißstromleitung in die Anschlußbuchse, Schweißstrom „+" stecken und verriegeln.
•
Kabelstecker der Steuerleitung in die Anschlußbuchse 7-polig stecken und mit Überwurfmutter sichern
(Der Stecker läßt sich nur in einer Stellung in die Anschlußbuchse einstecken).
•
Ringöse Erdungsleitung an Anschlussnippel Erdungsleitung verschrauben.
•
Falls Kühlmodul vorhanden:
•
Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
Standardmäßig wird an jedes Drahtvorschubgerät eine Gasstaudüse für einen Gasdurchfluß von
0-16 l/min montiert. Für Anwendungen bei denen eine größere Gasdurchflußmenge benötigt wird
(z. B. Aluminium) sollte eine Gasstaudüse von 0 - 32l/min (siehe Zubehör) eingebaut werden.
Art. Nr.: 099-004968-EWM00
0
Anschlußbuchse 7-polig
•
Steuerleitung Drahtvorschubgerät
Anschlußnippel Erdungsleitung
Anschluß grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Anschlußstecker, Schweißstrom „+"
Schweißstromanschluß Drahtvorschubgerät
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Zugentlastung Zwischenschlauchpaket
Anschluß Schweißbrenner und Werkstückleitung

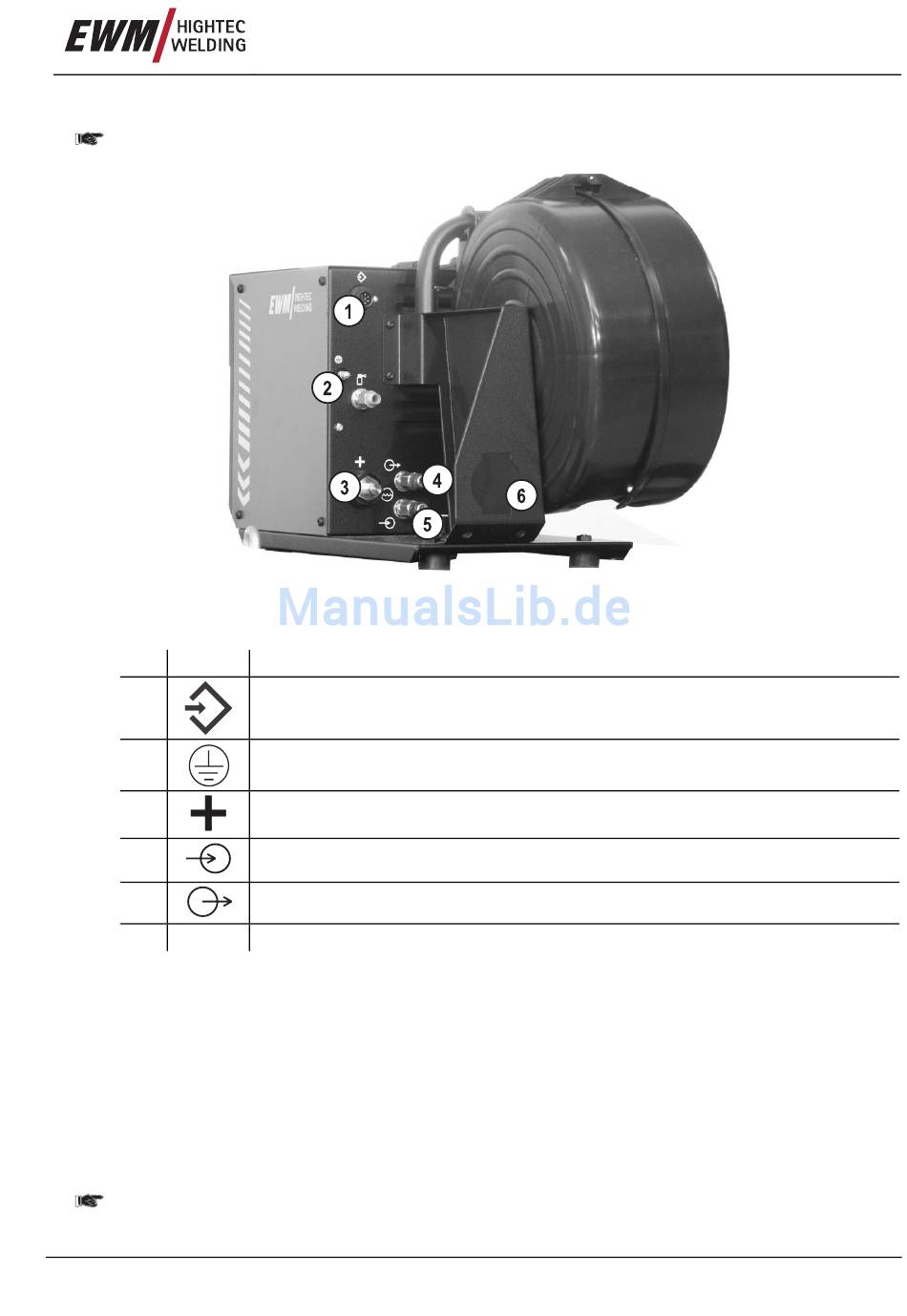

Abbildung 6-2
Inbetriebnahme
43
