Aufbau und Funktion
Anschluss Zwischenschlauchpaket
5.2
Anschluss Zwischenschlauchpaket
Die Erdungsleitung des Zwischenschlauchpaketes darf bei dieser Geräteserie nicht am
Schweiß- oder Drahtvorschubgerät angeschlossen werden! Erdungsleitung entfernen oder ins
Schlauchpaket zurückschieben!
Pos. Symbol
1
2
3
4
5
6
7
8
•
Schlauchpaketende mit der Zugentlastung befestigen.
•
Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
•
Gasschlauchanschluss am Schutzgasanschluss (Eingang) des Gerätes gasdicht festschrauben.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter si-
chern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
24
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Sicherungsgurt
Zugentlastung Zwischenschlauchpaket

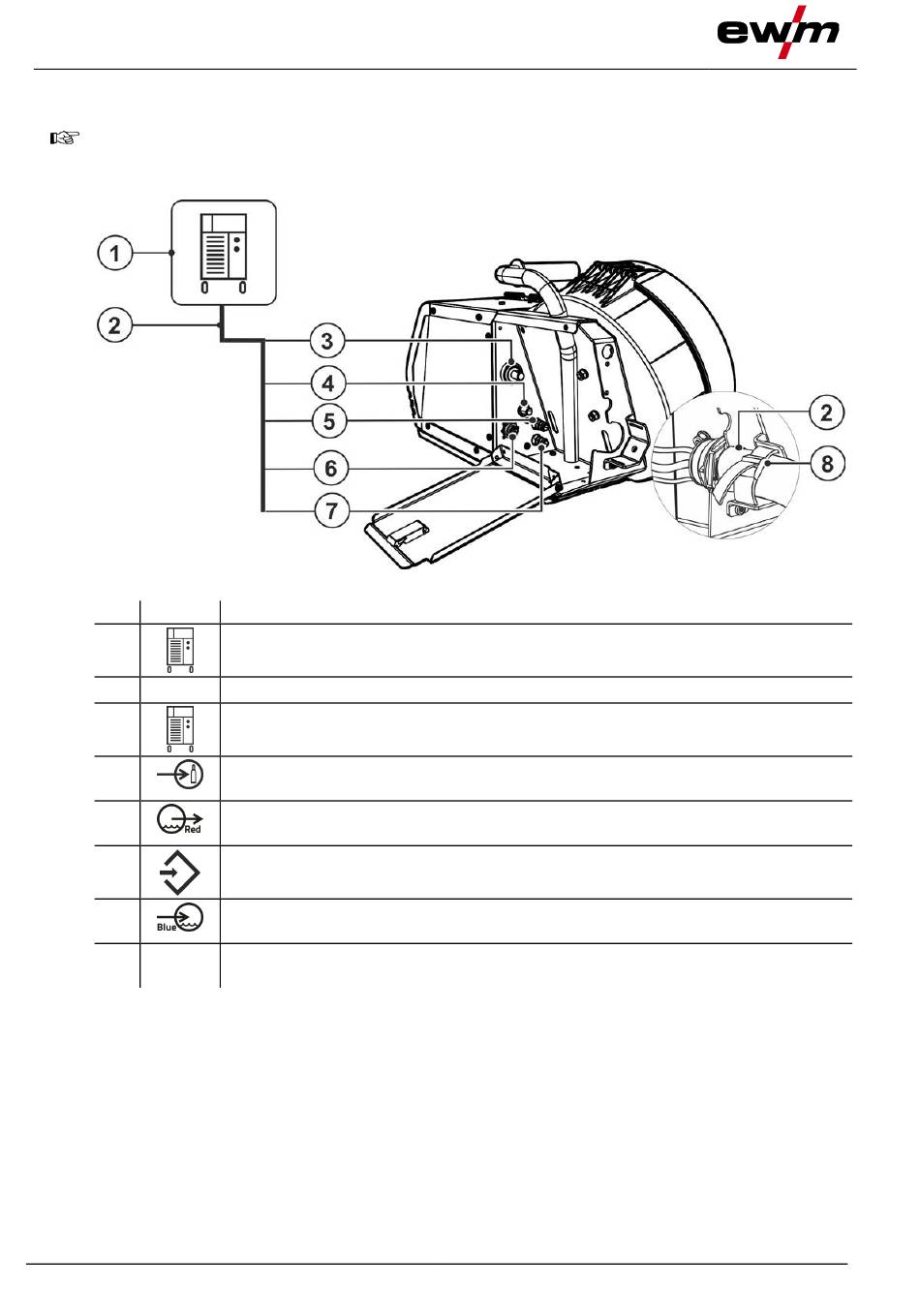

Abbildung 5-5
099-005593-EW500
10.01.2022
