5.3 MIG/MAG-Schweißen
5.3.1 Zwischenschlauchpaket an Stromquelle anschließen
Die Erdungsleitung des Zwischenschlauchpaketes darf bei di eser Geräteserie nicht am Schweiß-
oder Drahtvorschubgerät angeschlossen werden! Erdungsleitung entfernen oder ins Schlauch-
paket zurückschieben!
Pos. Symbol
1
2
3
4
5
6
• Stecker der Schweißstromleitung (Drahtvorschubgerät) in die Anschlussbuchse Schweißstrom „+" ste-
cken und verriegeln.
• Kabelstecker der Steuerleitung in die Anschlussbuchse 19-polig stecken und mit Überwurfmutter si-
chern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „-" stecken und durch
Rechtsdrehung verriegeln.
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
099-002060-EW500
12.10.2022
Einstellung / Anwahl
Pulsbalance
Pulsstrom > siehe Kapitel 5.2.5
Lichtbogenlängenbegrenzung > siehe Kapitel 5.5
-------- Funktion eingeschaltet
------- Funktion ausgeschaltet
Beschreibung 0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse, 19-polig
Steuerleitung Fernsteller bzw. Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Werkstück
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung

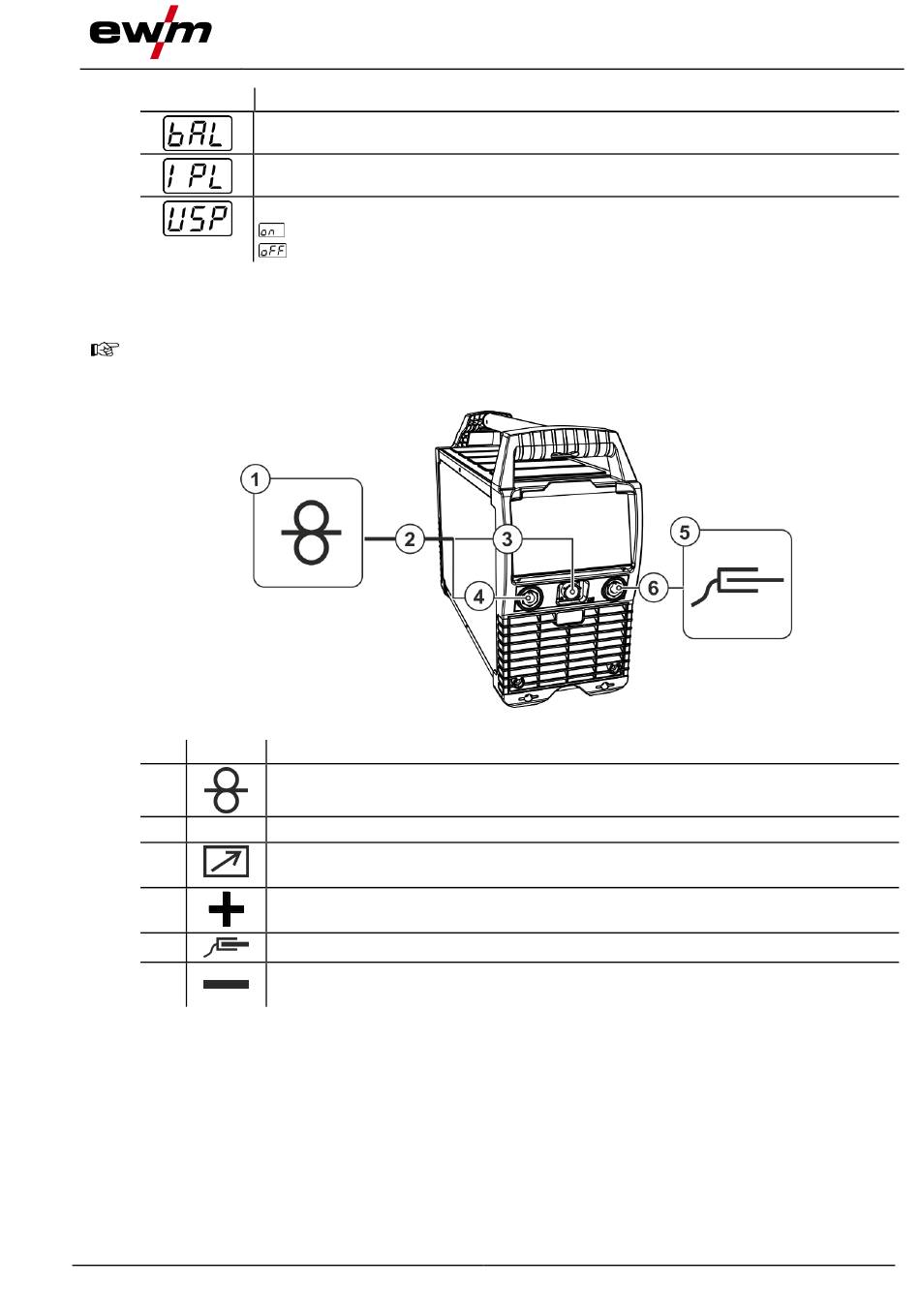

Abbildung 5-23
Aufbau und Funktion
MIG/MAG-Schweißen
