Aufbau und Funktion
Anschluss Zwischenschlauchpaket
5.5
Anschluss Zwischenschlauchpaket
Pos. Symbol
1
2
3
4
5
6
7
8
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
•
Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
28
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Anschlussnippel G¼", Schutzgasanschluss
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss
Zugentlastung
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf

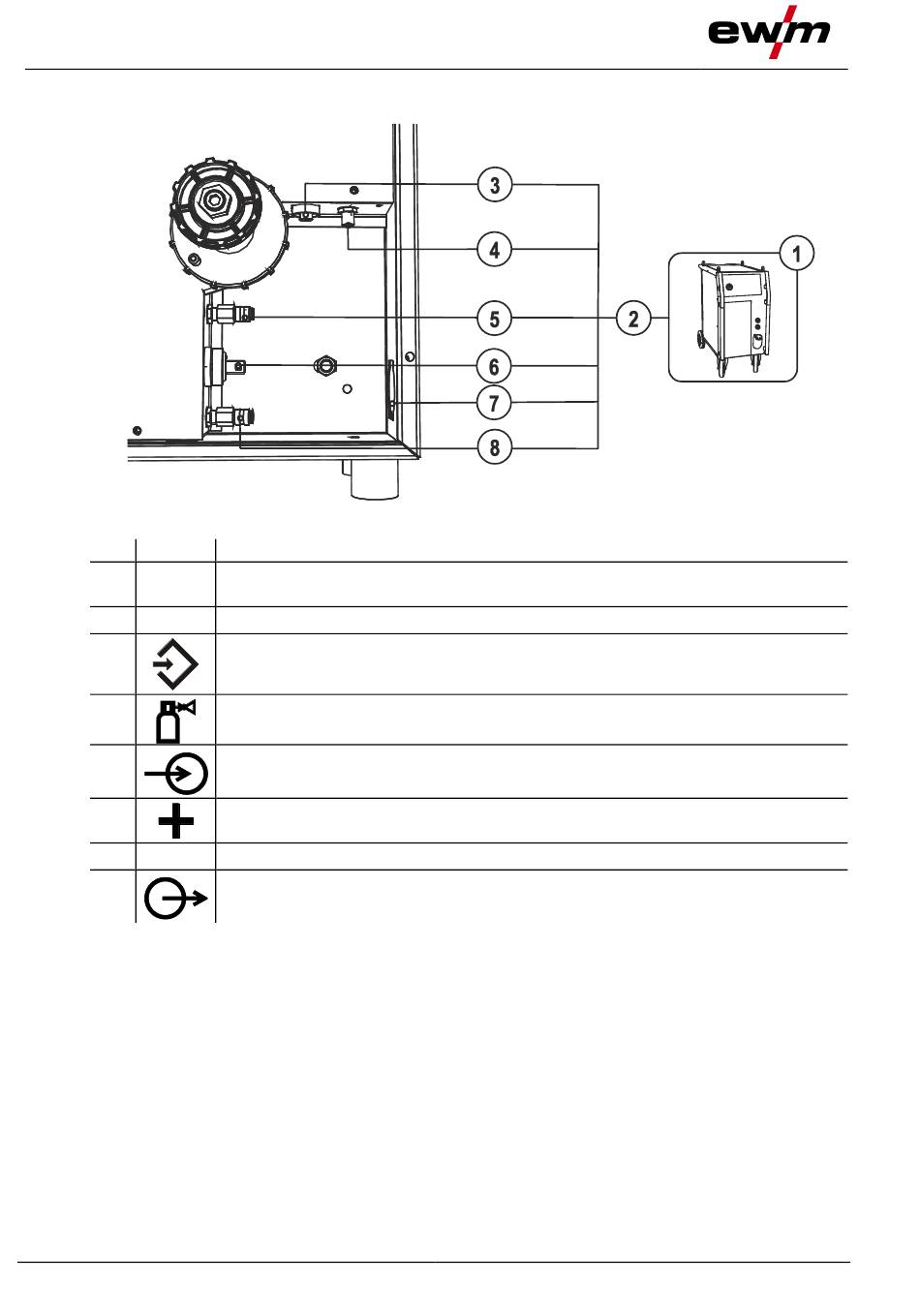

Abbildung 5-2
099-004845-EW500
14.01.2014
