Funktionsbeschreibung
Anschluß Schweißbrenner und Werkstückleitung
4.10.1 Anschluß Zwischenschlauchpaket
Der folgende Dokumentabschnitt betrifft nur dekompakte Schweißgeräte.
4.10.1.1 Drahtvorschubgerät
Pos. Symbol
1
2
3
4
5
6
7
• Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
• Stecker der Schweißstromleitung in die Anschlußbuchse, Schweißstrom „+" stecken und verriegeln.
• Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
• Kabelstecker der Steuerleitung in die Anschlußbuchse 7-polig stecken und mit Überwurfmutter sichern
(Der Stecker läßt sich nur in einer Stellung in die Anschlußbuchse einstecken).
• Überwurfmutter der Schutzgasleitung am Anschlußnippel G¼" anschließen.
• Ringöse Erdungsleitung an Anschlussnippel Erdungsleitung verschrauben.
Standardmäßig wird an jedes Drahtvorschubgerät eine Gasstaudüse für einen Gasdurchfluß von
0-16 l/min montiert. Für Anwendungen bei denen eine größere Gasdurchflußmenge benötigt wird
(z. B. Aluminium) sollte eine Gasstaudüse von 0 - 25l/min (siehe Zubehör) eingebaut werden.
50

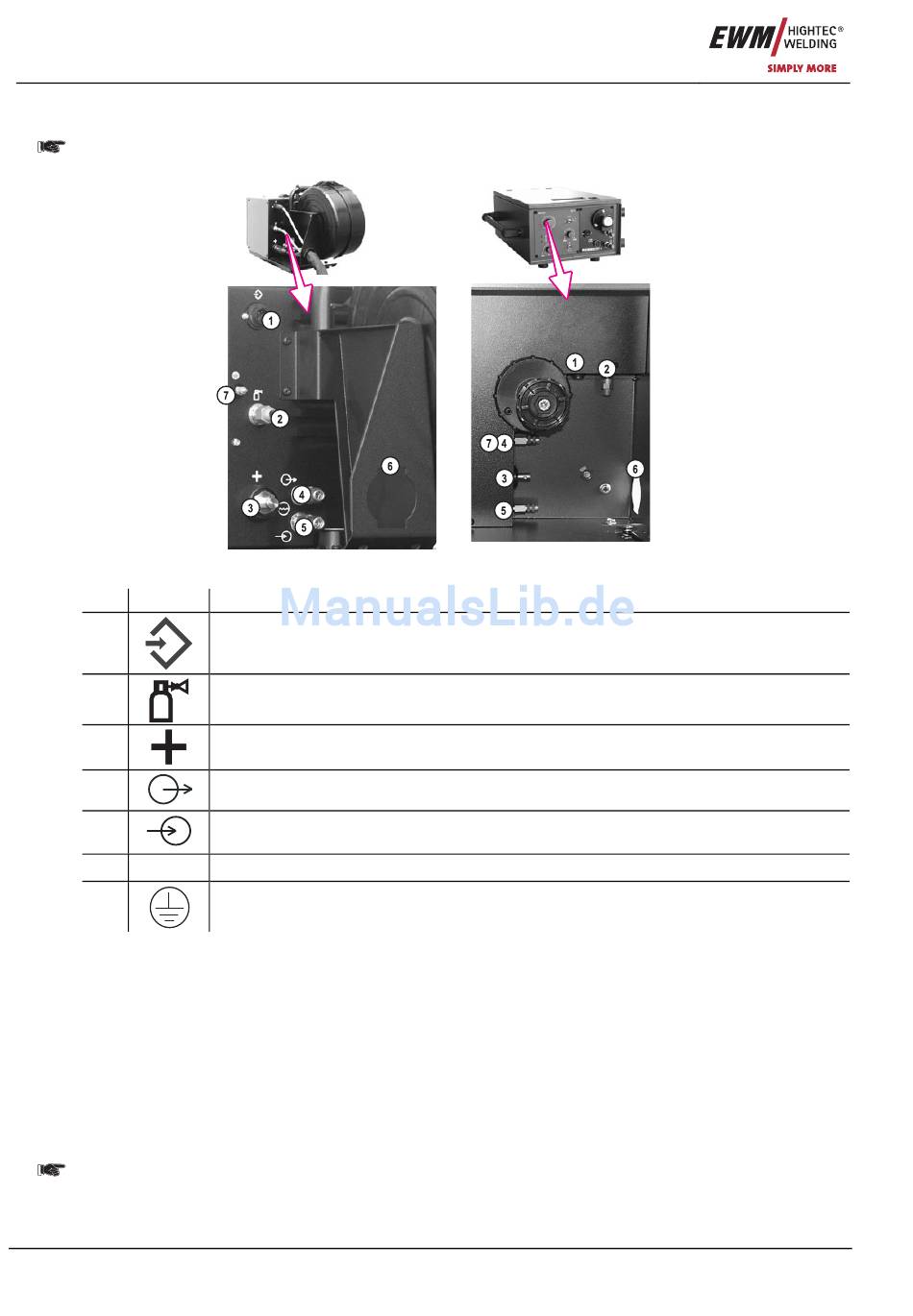

Abbildung 4-14
Beschreibung 0
Anschlußbuchse 7-polig
• Steuerleitung Drahtvorschubgerät
Anschlußnippel G¼", Schutzgasanschluß
Anschlußstecker, Schweißstrom „+"
Schweißstromanschluß Drahtvorschubgerät
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Zugentlastung Zwischenschlauchpaket
Anschlußnippel Erdungsleitung
Anschluß grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Art. Nr.: 099-004934-EWM00
