6.8 E-Hand-Schweißen
6.8.1 Anschluß Elektrodenhalter und Werkstückleitung
Vorsicht: Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
• Gerät am Hauptschalter ausschalten,
• Geeignete Schutzhandschuhe tragen,
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um geschweißte
Werkstücke zu bewegen und
• Elektrodenhalter immer isoliert ablegen!
Gelbe Isolierkappe auf Anschlußnippel G1/4" (Schutzgasanschluß) aufstecken!
6.8.1.1

PICOTIG 180

2
Pos. Symbol
1
2
3
• Gelbe Schutzkappe auf Anschlußnippel G¼" aufstecken.
• Kabelstecker des Elektrodenhalters entweder in die Anschlußbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlußbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
Art. Nr.: 099-002046-EWM00
3 1
Beschreibung 0
Anschlußbuchse, Schweißstrom „-"
Anschluß Werkstückleitung bzw. Elektrodenhalter
Anschlussnippel G¼"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlußbuchse, Schweißstrom „+"
Anschluß Elektrodenhalter bzw. Werkstückleitung

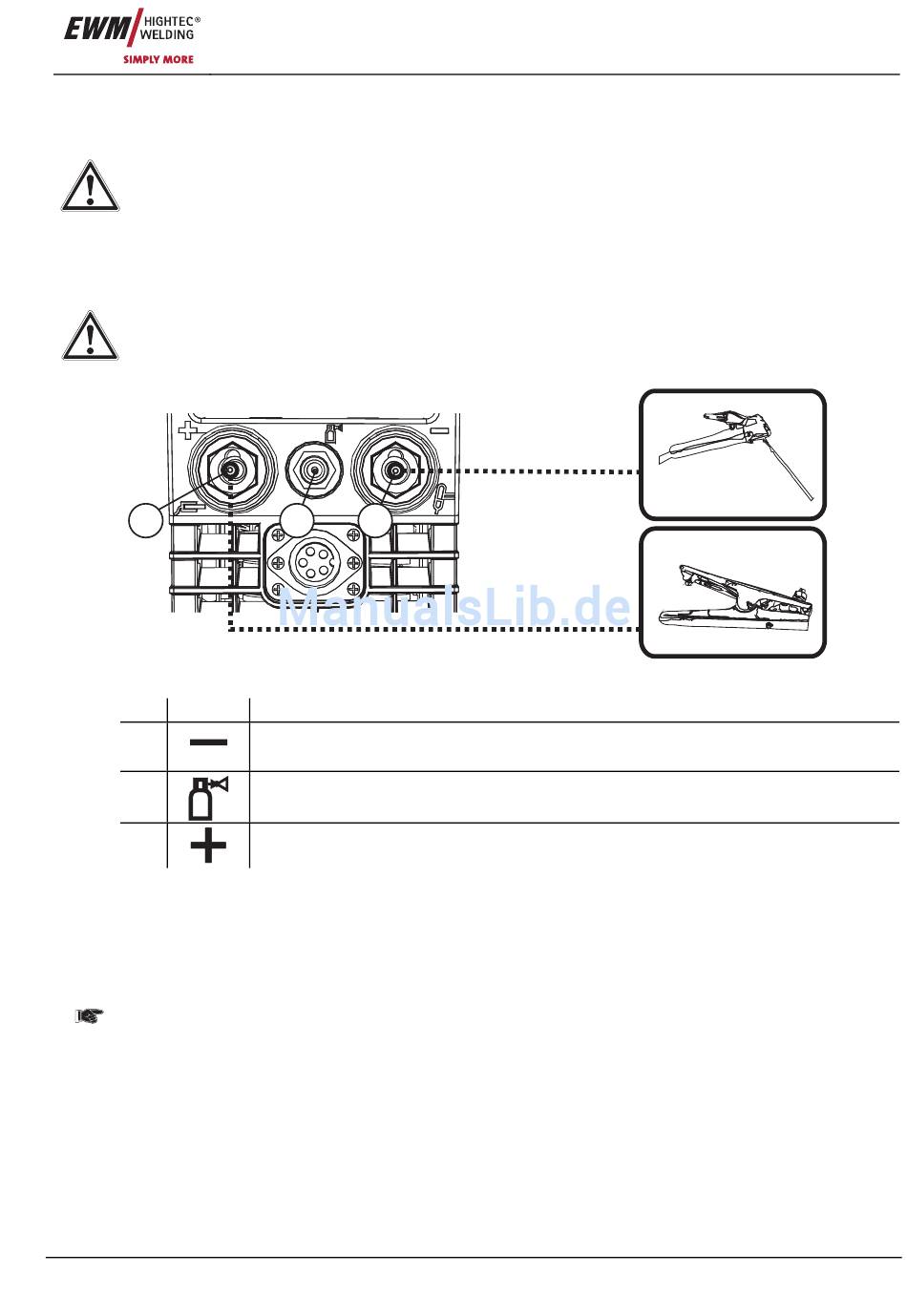

Abbildung 6-5
Inbetriebnahme
E-Hand-Schweißen
