Aufbau und Funktion
E-Hand-Schweißen
5.3.2 Anschluss Werkstückleitung
Pos. Symbol
1
2
• Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
5.3.3 Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.4 E-Hand-Schweißen
5.4.1 Anschluss Elektrodenhalter und Werkstückleitung
Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
• Geeignete, trockene Schutzhandschuhe tragen.
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge-
schweißte Werkstücke zu bewegen.
Pos. Symbol
1
44
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Beschreibung 0
Parkbuchse, Polaritätswahlstecker
Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport.

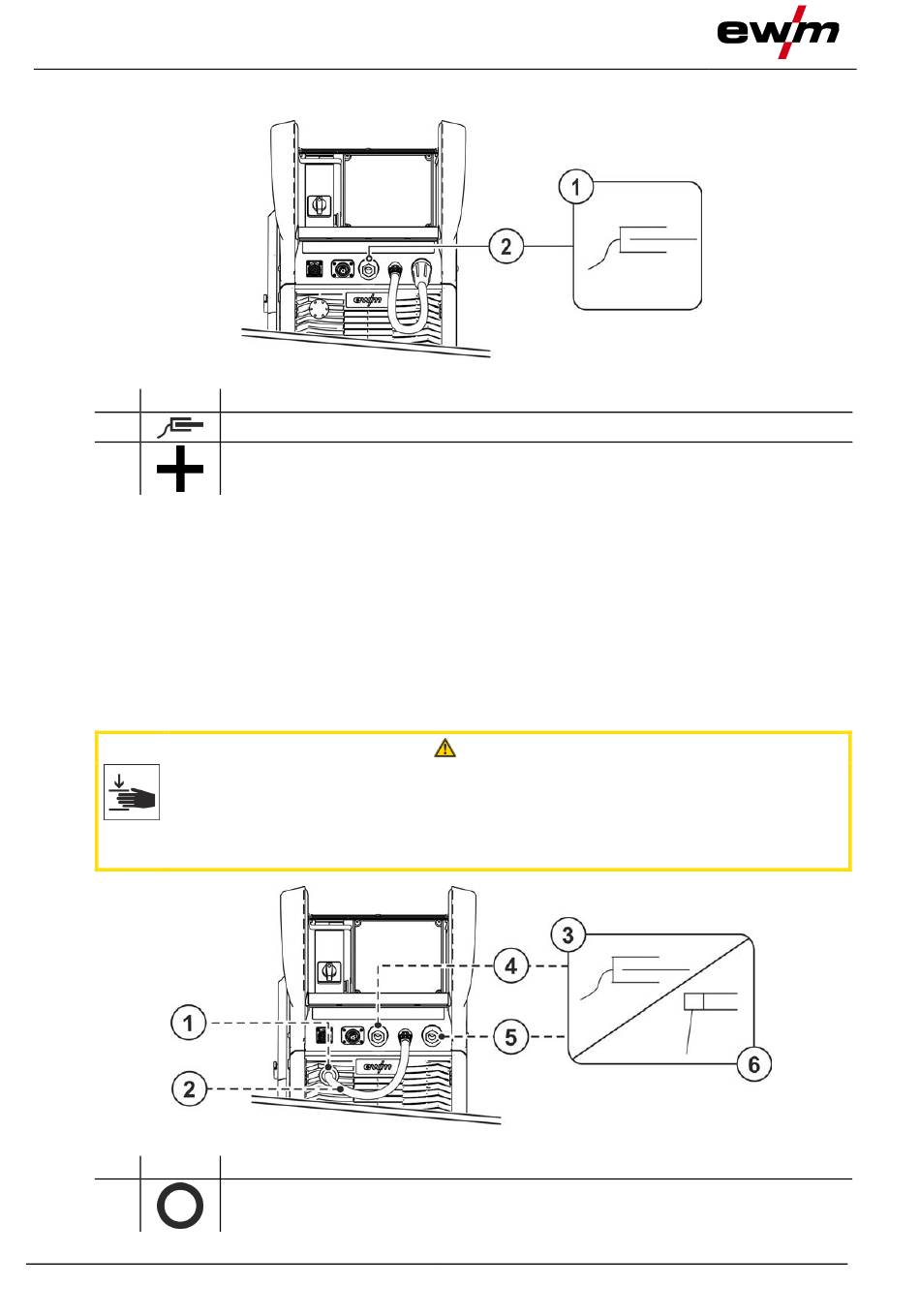

Abbildung 5-24
VORSICHT
Abbildung 5-25
