Inbetriebnahme
E-Hand-Schweißen
6.10
E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
•
Gerät am Hauptschalter ausschalten,
•
Geeignete Schutzhandschuhe tragen,
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen und
•
Elektrodenhalter immer isoliert ablegen!
6.10.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
3
4
•
Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln.
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
54

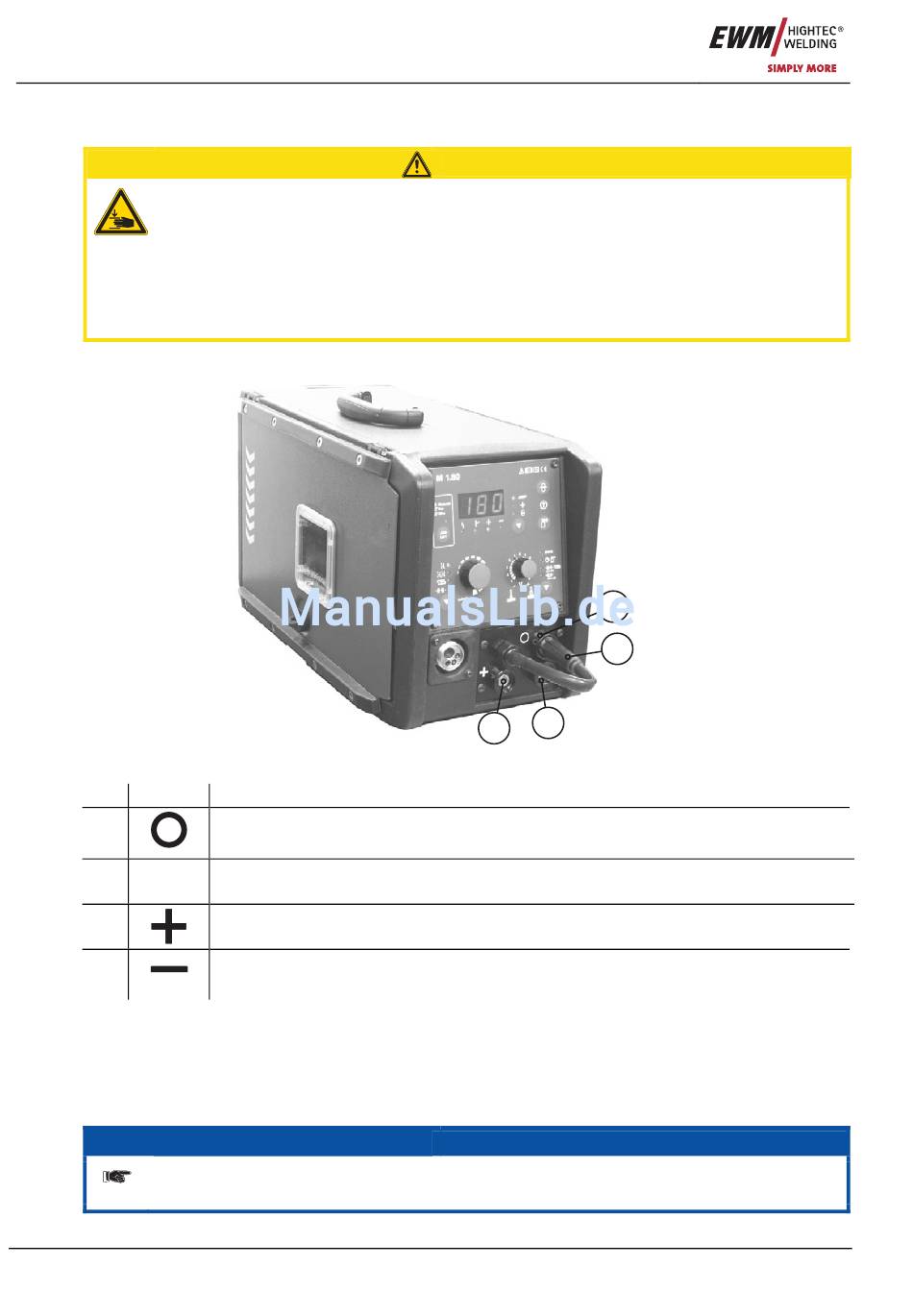

Abbildung 6-7
Beschreibung
0
Parkbuchse, Polaritätswahlstecker
Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport.
Polaritätswahlstecker, Schweißstromkabel
•
Mit Parkbuchse Verbinden.
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter bzw. Werkstückleitung
VORSICHT
1
2
4
3
HINWEIS
Art. Nr.: 099-005114-EWM00
