E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
Gerät am Hauptschalter ausschalten.
Geeignete Schutzhandschuhe tragen.
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
Elektrodenhalter immer isoliert ablegen!
Schutzgasanschluss!
Beim E-Hand-Schweißen liegt am Schutzgasanschluss (Anschlussnippel G¼")
Leerlaufspannung an.
Gelbe Isolierkappe am Anschlussnippel G¼" aufstecken (Schutz vor elektr. Spannung und
Schmutz).
5.8.1
Anschluss Elektrodenhalter und Werkstückleitung
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
Pos. Symbol
1
2
3
4
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
099-000097-EW500
05.05.2010
Beschreibung
0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Aufbau und Funktion
VORSICHT
HINWEIS

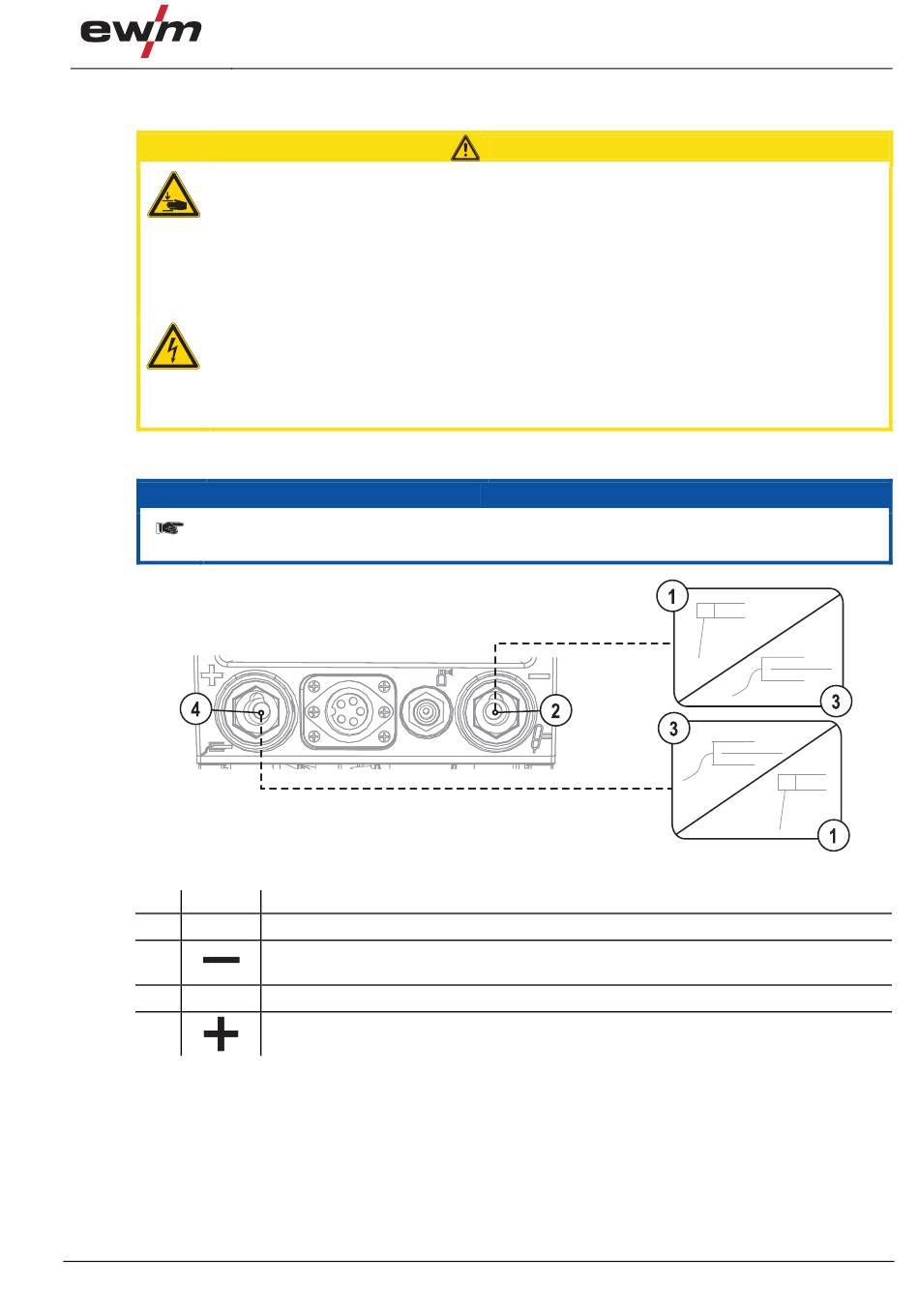

Abbildung 5-22
E-Hand-Schweißen
