Inbetriebnahme
MIG/MAG-Schweißen
6.8.3 Anschluß Werkstückleitung
Pos. Symbol
1
2
• Anschlußstecker Werkstückleitung in Anschlußbuchse Schweißstrom stecken und durch rechtsdrehen
verriegeln:
− MIG/MAG-Fülldraht: Anschlußbuchse Schweißstrom „+"
− MIG/MAG-Standard: Anschlußbuchse Schweißstrom „-"
78

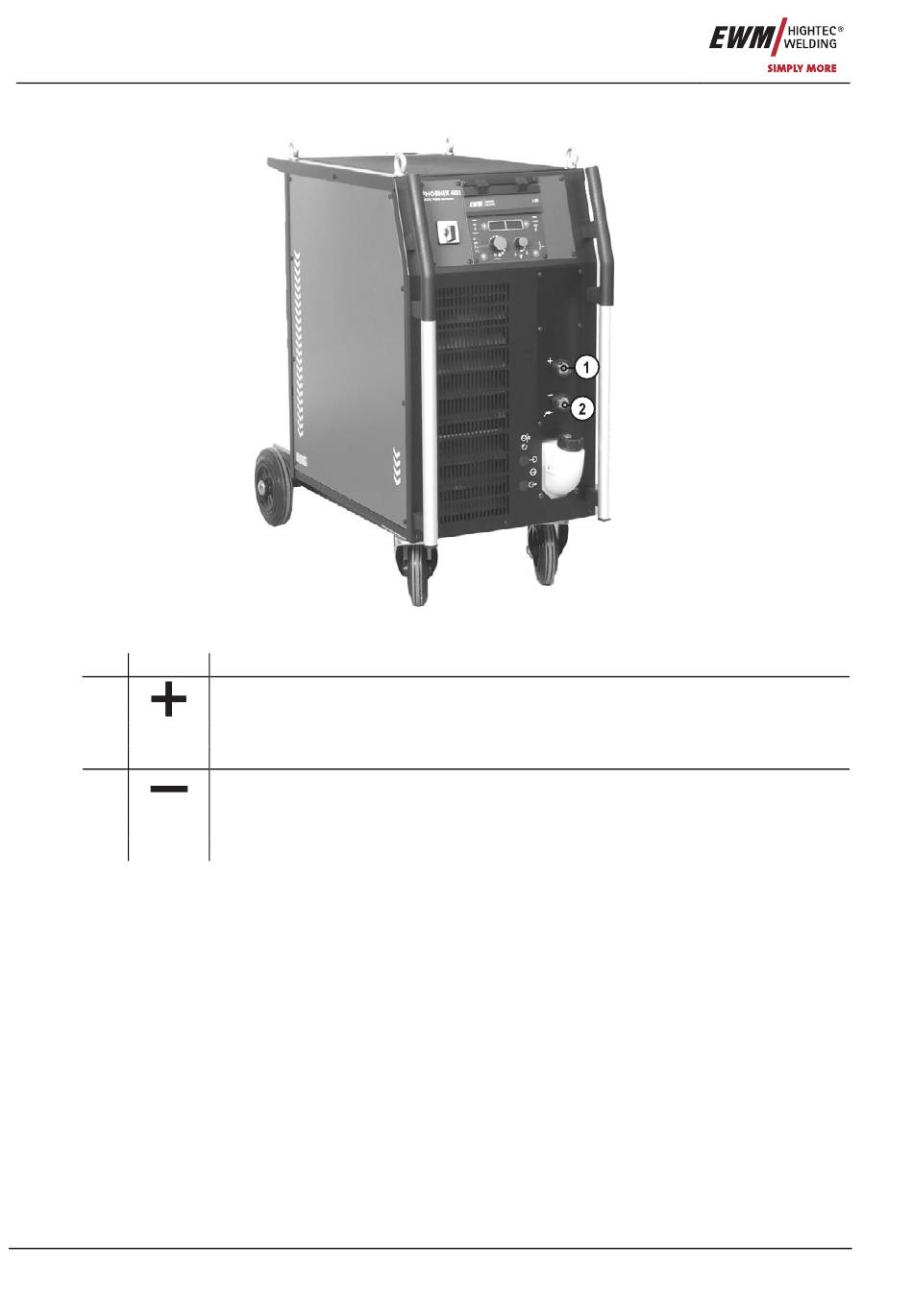

Abbildung 6-5
Beschreibung 0
Anschlußbuchse, Schweißstrom „+"
• MIG/MAG-Fülldrahtschweißen:
• WIG-Schweißen:
• E-Hand-Schweißen:
Anschlußbuchse, Schweißstrom „-"
• MIG/MAG-Schweißen:
• WIG-Schweißen:
• E-Hand-Schweißen:
Werkstückanschluß
Werkstückanschluß
Werkstück- bzw. Elektrodenhalteranschluß
Werkstückanschluß
Schweißstromanschluß für Schweißbrenner
Werkstück bzw. Elektrodenhalteranschluß
Art. Nr.: 099-004838-EWM00
