Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
•
Schweißstromstecker des Schweißbrenners in die Anschlußbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Schutzgasanschluß des Schweißbrenners am Anschlußnippel G¼", Schweißstrom "-" festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlußbuchse für Steuerleitung Schweißbrenner (5-
polig bei Standardbrenner, 8-polig bei Up/Down- bzw. Potibrenner) stecken und festziehen.
•
Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
Entsprechende Dokumentation der Zubehörkomponenten beachten!
Bei Schweißgerät TETRIX 500 AC/DC sind die beigelegten Kühlmittel-Schläuche als Verlängerung
zwischen Schweißbrenner und Kühlmodul zu verwenden.
6.7.2

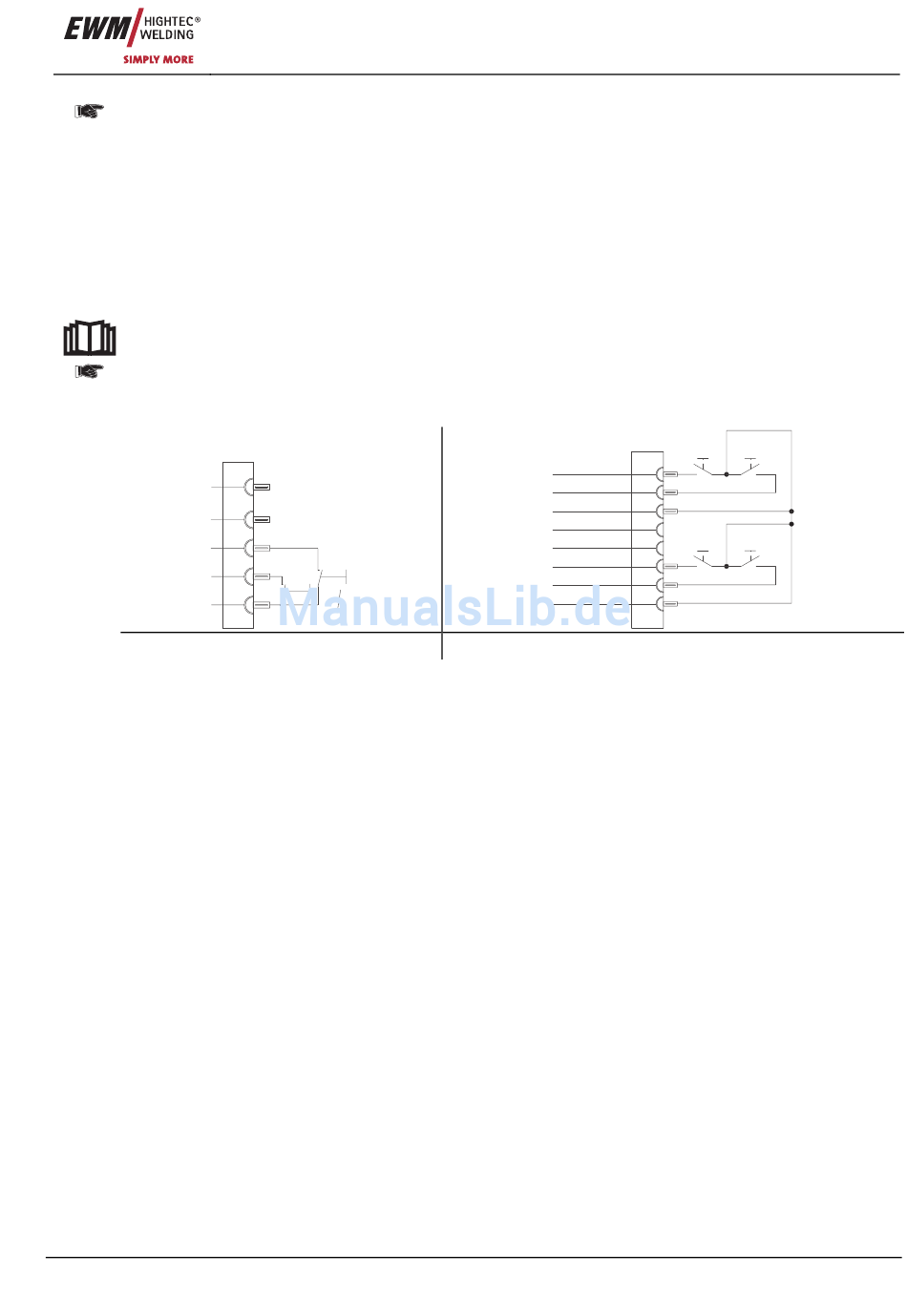

Brenneranschlußvarianten, Anschlußbelegungen
5-polige Steuerleitung
6.7.3
Anschluß Werkstückleitung
•
Kabelstecker der Werkstückleitung in die Anschlußbuchse, Schweißstrom „+" einstecken und durch
Rechtsdrehung verriegeln.
Art. Nr.: 099-004876-EWM00
5
4
3
2
1
I1
I2
BT
Uref 10V
Uref 10V
IH-Down
Poti UD/ein
Poti UD/ein
8-polige Steuerleitung
Abbildung 6-2
Inbetriebnahme
BT1
BT2
BT1
A
+
-
BT2
B
0V
C
D
Down
Up
E
F
+
-
Up
G
H
WIG-Schweißen
