Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
•
Schweißstromstecker des Schweißbrenners in die Anschlußbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Schutzgasanschluß des Schweißbrenners am Anschlußnippel G¼", Schweißstrom "-" festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlußbuchse für Steuerleitung Schweißbrenner (5-
polig bei Standardbrenner, 8-polig bei Up/Down- bzw. Potibrenner und 12-polig bei Up/Down-Brenner
mit LED-Anzeige) stecken und festziehen.
6.7.2
Anschluß Werkstückleitung
•
Kabelstecker der Werkstückleitung in die Anschlußbuchse, Schweißstrom „+" einstecken und durch
Rechtsdrehung verriegeln.
6.7.3

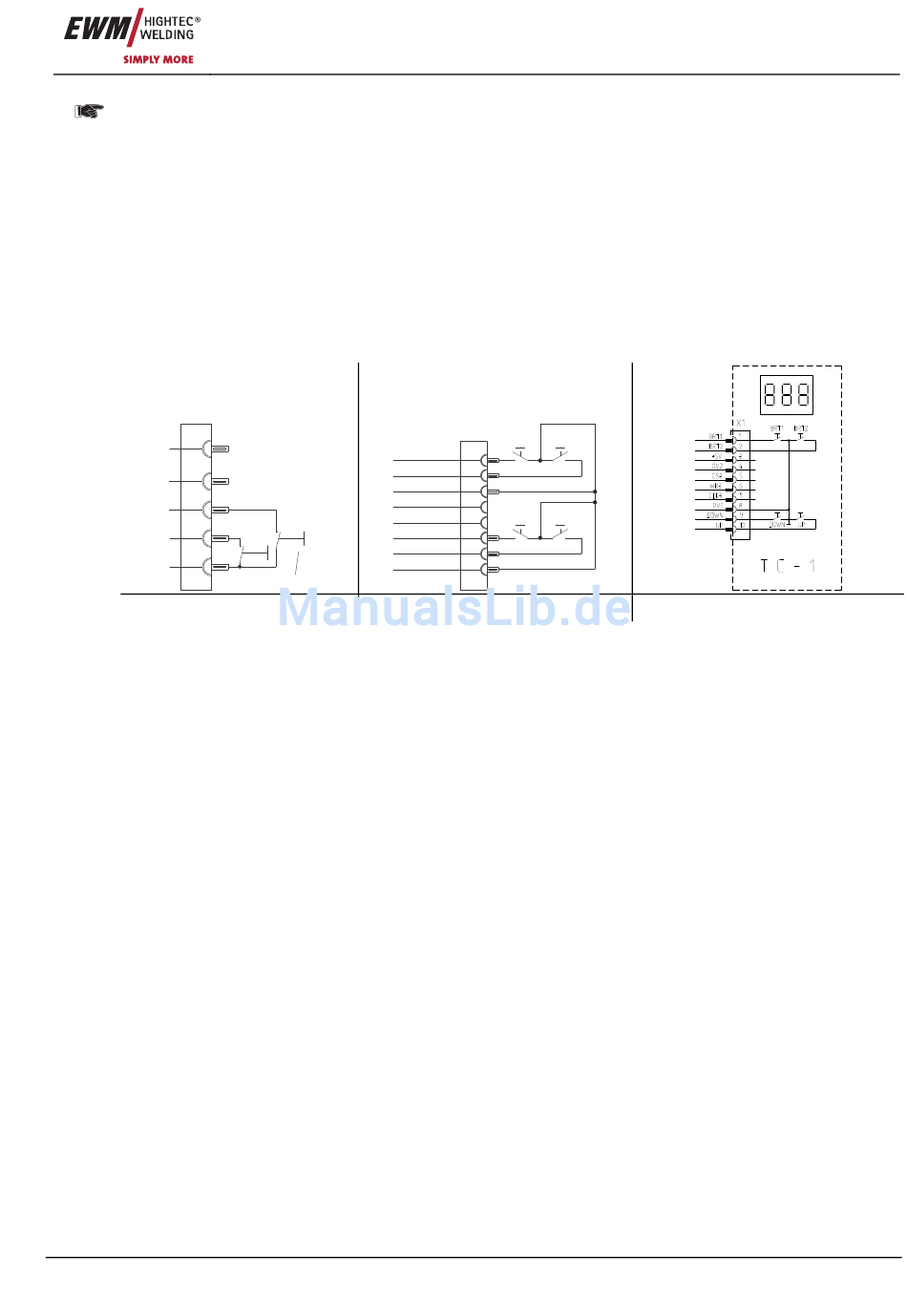

Brenneranschlußvarianten, Anschlußbelegungen
5
4
3
2
1
5-polige Steuerleitung
Art. Nr.: 099-000097-EWM00
I1
I2
BT
BT1
BT2
BT1
A
+
-
BT2
B
0V
C
D
Down
Up
Uref 10V
Uref 10V
E
IH-Down
F
+
-
Up
G
Poti UD/ein
Poti UD/ein
H
8-polige Steuerleitung
Abbildung 6-2
Inbetriebnahme
WIG-Schweißen
12-polige Steuerleitung
51
