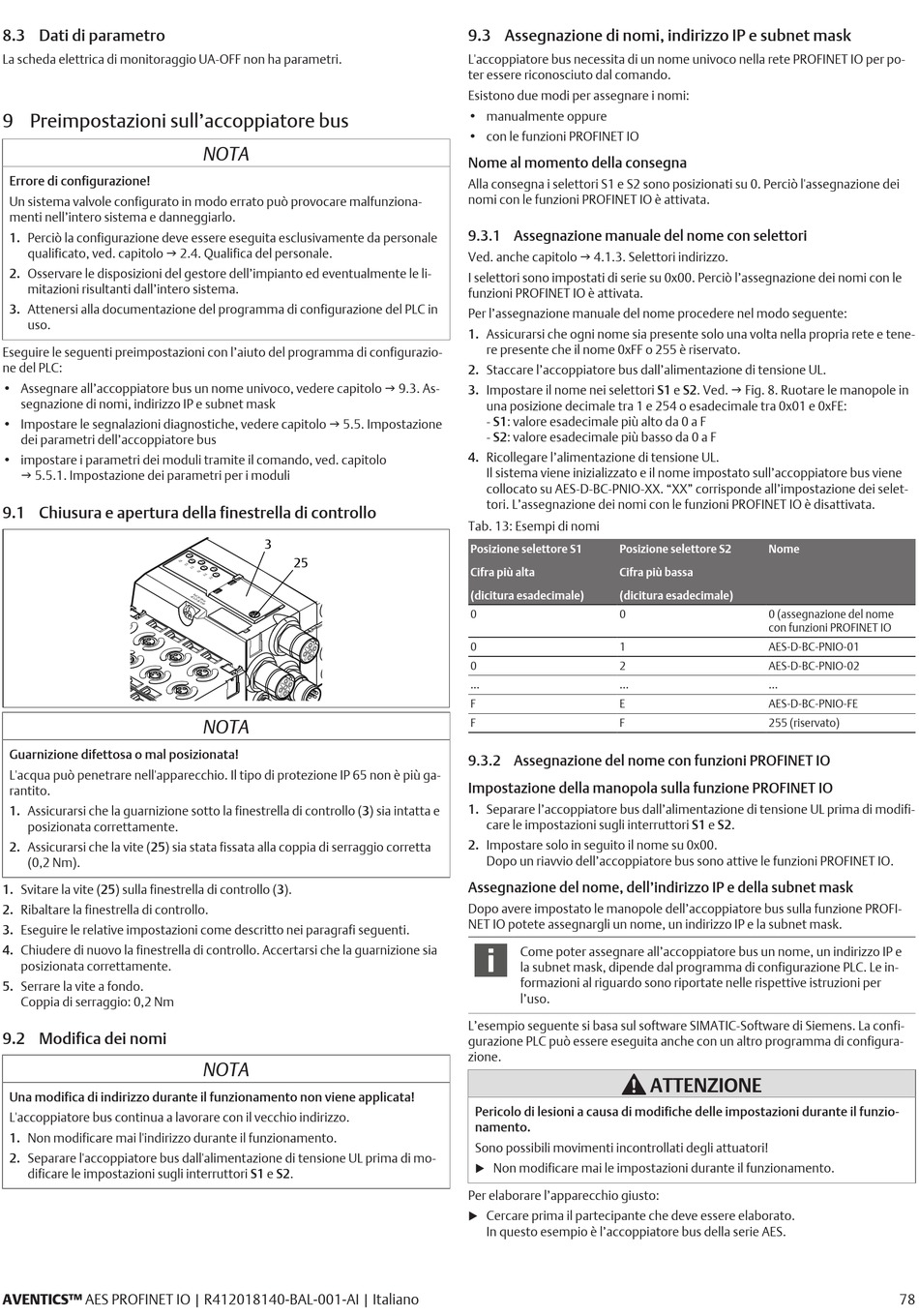

8.3 Dati di parametro

La scheda elettrica di monitoraggio UA-OFF non ha parametri.

9 Preimpostazioni sull'accoppiatore bus

Errore di configurazione!
Un sistema valvole configurato in modo errato può provocare malfunziona-
menti nell'intero sistema e danneggiarlo.
1. Perciò la configurazione deve essere eseguita esclusivamente da personale
qualificato, ved. capitolo g 2.4. Qualifica del personale.
2. Osservare le disposizioni del gestore dell'impianto ed eventualmente le li-
mitazioni risultanti dall'intero sistema.
3. Attenersi alla documentazione del programma di configurazione del PLC in
uso.
Eseguire le seguenti preimpostazioni con l'aiuto del programma di configurazio-
ne del PLC:
• Assegnare all'accoppiatore bus un nome univoco, vedere capitolo g 9.3. As-
segnazione di nomi, indirizzo IP e subnet mask
• Impostare le segnalazioni diagnostiche, vedere capitolo g 5.5. Impostazione
dei parametri dell'accoppiatore bus
• impostare i parametri dei moduli tramite il comando, ved. capitolo
g 5.5.1. Impostazione dei parametri per i moduli

9.1 Chiusura e apertura della finestrella di controllo

Guarnizione difettosa o mal posizionata!
L'acqua può penetrare nell'apparecchio. Il tipo di protezione IP 65 non è più ga-
rantito.
1. Assicurarsi che la guarnizione sotto la finestrella di controllo (3) sia intatta e
posizionata correttamente.
2. Assicurarsi che la vite (25) sia stata fissata alla coppia di serraggio corretta
(0,2 Nm).
1. Svitare la vite (25) sulla finestrella di controllo (3).
2. Ribaltare la finestrella di controllo.
3. Eseguire le relative impostazioni come descritto nei paragrafi seguenti.
4. Chiudere di nuovo la finestrella di controllo. Accertarsi che la guarnizione sia
posizionata correttamente.
5. Serrare la vite a fondo.
Coppia di serraggio: 0,2 Nm

9.2 Modifica dei nomi

Una modifica di indirizzo durante il funzionamento non viene applicata!
L'accoppiatore bus continua a lavorare con il vecchio indirizzo.
1. Non modificare mai l'indirizzo durante il funzionamento.
2. Separare l'accoppiatore bus dall'alimentazione di tensione UL prima di mo-
dificare le impostazioni sugli interruttori S1 e S2.
AVENTICS™ AES PROFINET IO | R412018140-BAL-001-AI | Italiano
NOTA
3
25
NOTA
NOTA

9.3 Assegnazione di nomi, indirizzo IP e subnet mask

L'accoppiatore bus necessita di un nome univoco nella rete PROFINET IO per po-
ter essere riconosciuto dal comando.
Esistono due modi per assegnare i nomi:
• manualmente oppure
• con le funzioni PROFINET IO
Nome al momento della consegna
Alla consegna i selettori S1 e S2 sono posizionati su 0. Perciò l'assegnazione dei
nomi con le funzioni PROFINET IO è attivata.

9.3.1 Assegnazione manuale del nome con selettori

Ved. anche capitolo g 4.1.3. Selettori indirizzo.
I selettori sono impostati di serie su 0x00. Perciò l'assegnazione dei nomi con le
funzioni PROFINET IO è attivata.
Per l'assegnazione manuale del nome procedere nel modo seguente:
1. Assicurarsi che ogni nome sia presente solo una volta nella propria rete e tene-
re presente che il nome 0xFF o 255 è riservato.
2. Staccare l'accoppiatore bus dall'alimentazione di tensione UL.
3. Impostare il nome nei selettori S1 e S2. Ved. g Fig. 8. Ruotare le manopole in
una posizione decimale tra 1 e 254 o esadecimale tra 0x01 e 0xFE:
- S1: valore esadecimale più alto da 0 a F
- S2: valore esadecimale più basso da 0 a F
4. Ricollegare l'alimentazione di tensione UL.
Il sistema viene inizializzato e il nome impostato sull'accoppiatore bus viene
collocato su AES-D-BC-PNIO-XX. "XX" corrisponde all'impostazione dei selet-
tori. L'assegnazione dei nomi con le funzioni PROFINET IO è disattivata.
Tab. 13: Esempi di nomi
Posizione selettore S1 Posizione selettore S2
Cifra più alta Cifra più bassa
(dicitura esadecimale) (dicitura esadecimale)
0 0
0 1
0 2
... ...
F E
F F
9.3.2 Assegnazione del nome con funzioni PROFINET IO
Impostazione della manopola sulla funzione PROFINET IO
1. Separare l'accoppiatore bus dall'alimentazione di tensione UL prima di modifi-
care le impostazioni sugli interruttori S1 e S2.
2. Impostare solo in seguito il nome su 0x00.
Dopo un riavvio dell'accoppiatore bus sono attive le funzioni PROFINET IO.
Assegnazione del nome, dell'indirizzo IP e della subnet mask
Dopo avere impostato le manopole dell'accoppiatore bus sulla funzione PROFI-
NET IO potete assegnargli un nome, un indirizzo IP e la subnet mask.
Come poter assegnare all'accoppiatore bus un nome, un indirizzo IP e
la subnet mask, dipende dal programma di configurazione PLC. Le in-
formazioni al riguardo sono riportate nelle rispettive istruzioni per
l'uso.
L'esempio seguente si basa sul software SIMATIC-Software di Siemens. La confi-
gurazione PLC può essere eseguita anche con un altro programma di configura-
zione.
Pericolo di lesioni a causa di modifiche delle impostazioni durante il funzio-
namento.
Sono possibili movimenti incontrollati degli attuatori!
Non modificare mai le impostazioni durante il funzionamento.
u
Per elaborare l'apparecchio giusto:
Cercare prima il partecipante che deve essere elaborato.
u
In questo esempio è l'accoppiatore bus della serie AES.
Nome
0 (assegnazione del nome
con funzioni PROFINET IO
AES-D-BC-PNIO-01
AES-D-BC-PNIO-02
...
AES-D-BC-PNIO-FE
255 (riservato)
ATTENZIONE
78
