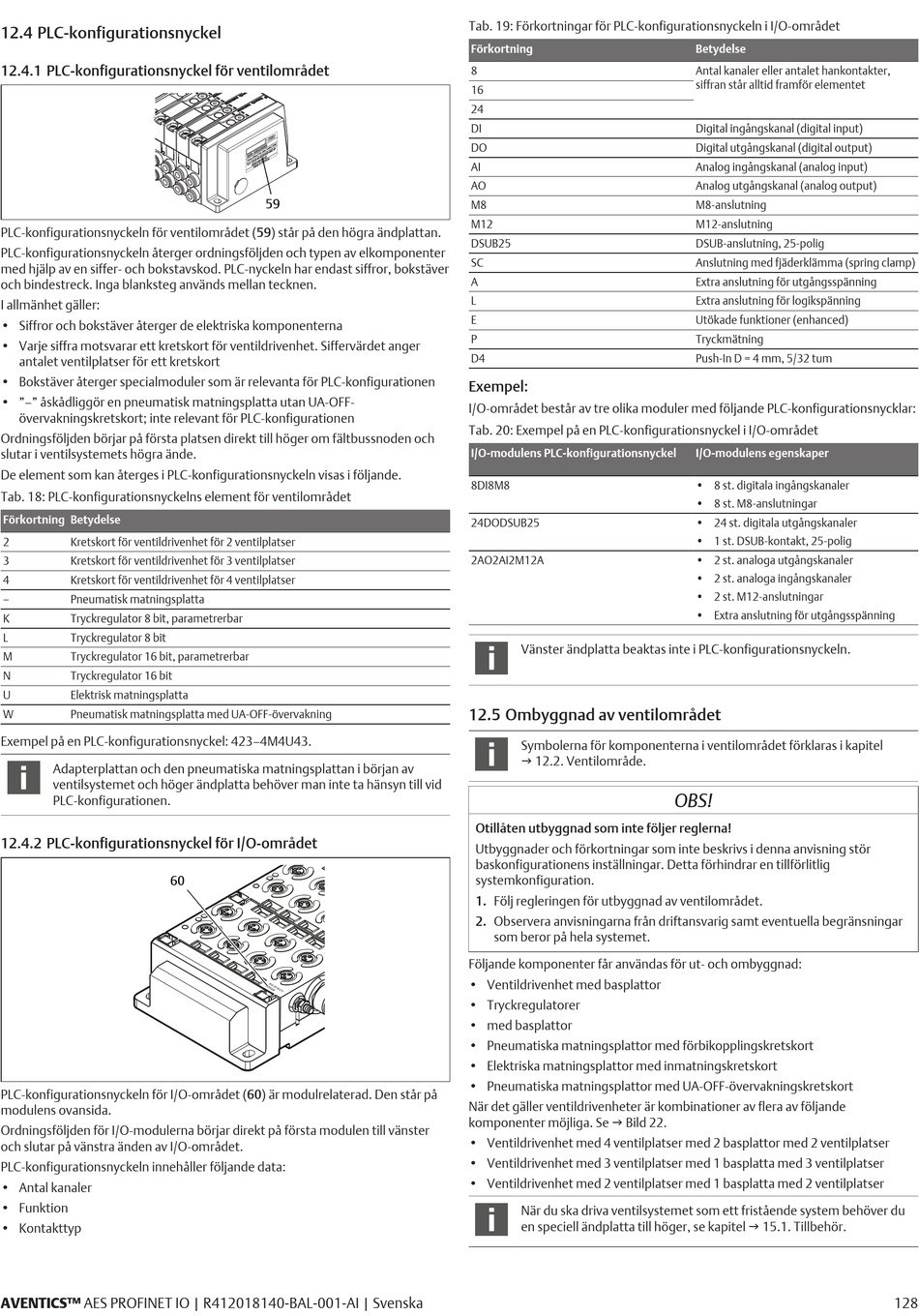

12.4 PLC-konfigurationsnyckel

12.4.1 PLC-konfigurationsnyckel för ventilområdet
PLC-konfigurationsnyckeln för ventilområdet (59) står på den högra ändplattan.
PLC-konfigurationsnyckeln återger ordningsföljden och typen av elkomponenter
med hjälp av en siffer- och bokstavskod. PLC-nyckeln har endast siffror, bokstäver
och bindestreck. Inga blanksteg används mellan tecknen.
I allmänhet gäller:
• Siffror och bokstäver återger de elektriska komponenterna
• Varje siffra motsvarar ett kretskort för ventildrivenhet. Siffervärdet anger
antalet ventilplatser för ett kretskort
• Bokstäver återger specialmoduler som är relevanta för PLC-konfigurationen
• "–" åskådliggör en pneumatisk matningsplatta utan UA-OFF-
övervakningskretskort; inte relevant för PLC-konfigurationen
Ordningsföljden börjar på första platsen direkt till höger om fältbussnoden och
slutar i ventilsystemets högra ände.
De element som kan återges i PLC-konfigurationsnyckeln visas i följande.
Tab. 18: PLC-konfigurationsnyckelns element för ventilområdet
Förkortning Betydelse
2 Kretskort för ventildrivenhet för 2 ventilplatser
3 Kretskort för ventildrivenhet för 3 ventilplatser
4 Kretskort för ventildrivenhet för 4 ventilplatser
– Pneumatisk matningsplatta
K Tryckregulator 8 bit, parametrerbar
L Tryckregulator 8 bit
M Tryckregulator 16 bit, parametrerbar
N Tryckregulator 16 bit
U Elektrisk matningsplatta
W Pneumatisk matningsplatta med UA-OFF-övervakning
Exempel på en PLC-konfigurationsnyckel: 423–4M4U43.
Adapterplattan och den pneumatiska matningsplattan i början av
ventilsystemet och höger ändplatta behöver man inte ta hänsyn till vid
PLC-konfigurationen.
12.4.2 PLC-konfigurationsnyckel för I/O-området
60
PLC-konfigurationsnyckeln för I/O-området (60) är modulrelaterad. Den står på
modulens ovansida.
Ordningsföljden för I/O-modulerna börjar direkt på första modulen till vänster
och slutar på vänstra änden av I/O-området.
PLC-konfigurationsnyckeln innehåller följande data:
• Antal kanaler
• Funktion
• Kontakttyp
AVENTICS™ AES PROFINET IO | R412018140-BAL-001-AI | Svenska
59
Tab. 19: Förkortningar för PLC-konfigurationsnyckeln i I/O-området
Förkortning
8
16
24
DI
DO
AI
AO
M8
M12
DSUB25
SC
A
L
E
P
D4
Exempel:
I/O-området består av tre olika moduler med följande PLC-konfigurationsnycklar:
Tab. 20: Exempel på en PLC-konfigurationsnyckel i I/O-området
I/O-modulens PLC-konfigurationsnyckel
8DI8M8
24DODSUB25
2AO2AI2M12A
Vänster ändplatta beaktas inte i PLC-konfigurationsnyckeln.
12.5 Ombyggnad av ventilområdet
Symbolerna för komponenterna i ventilområdet förklaras i kapitel
g 12.2. Ventilområde.
Otillåten utbyggnad som inte följer reglerna!
Utbyggnader och förkortningar som inte beskrivs i denna anvisning stör
baskonfigurationens inställningar. Detta förhindrar en tillförlitlig
systemkonfiguration.
1. Följ regleringen för utbyggnad av ventilområdet.
2. Observera anvisningarna från driftansvarig samt eventuella begränsningar
som beror på hela systemet.
Följande komponenter får användas för ut- och ombyggnad:
• Ventildrivenhet med basplattor
• Tryckregulatorer
• med basplattor
• Pneumatiska matningsplattor med förbikopplingskretskort
• Elektriska matningsplattor med inmatningskretskort
• Pneumatiska matningsplattor med UA-OFF-övervakningskretskort
När det gäller ventildrivenheter är kombinationer av flera av följande
komponenter möjliga. Se g Bild 22.
• Ventildrivenhet med 4 ventilplatser med 2 basplattor med 2 ventilplatser
• Ventildrivenhet med 3 ventilplatser med 1 basplatta med 3 ventilplatser
• Ventildrivenhet med 2 ventilplatser med 1 basplatta med 2 ventilplatser
När du ska driva ventilsystemet som ett fristående system behöver du
en speciell ändplatta till höger, se kapitel g 15.1. Tillbehör.
Betydelse
Antal kanaler eller antalet hankontakter,
siffran står alltid framför elementet
Digital ingångskanal (digital input)
Digital utgångskanal (digital output)
Analog ingångskanal (analog input)
Analog utgångskanal (analog output)
M8-anslutning
M12-anslutning
DSUB-anslutning, 25-polig
Anslutning med fjäderklämma (spring clamp)
Extra anslutning för utgångsspänning
Extra anslutning för logikspänning
Utökade funktioner (enhanced)
Tryckmätning
Push-In D = 4 mm, 5/32 tum
I/O-modulens egenskaper
• 8 st. digitala ingångskanaler
• 8 st. M8-anslutningar
• 24 st. digitala utgångskanaler
• 1 st. DSUB-kontakt, 25-polig
• 2 st. analoga utgångskanaler
• 2 st. analoga ingångskanaler
• 2 st. M12-anslutningar
• Extra anslutning för utgångsspänning
OBS!
